以下內容來源于達索官方論壇整理的關于Abaqus常見QA，如在內容中未能解決你想了解的問題，或者你想找到更多關于Abaqus軟件的技術論文，可以向廣州思茂信息科技有限公司進行咨詢。



注意：本內容會根據論壇收集的QA持續更新，你可通過搜索框中輸入本文標題來查找其他的更多QA內容。







Q：提取頻率時，shift是什么意思?

A：shift是Lanczos算法的一個參數，效果是優先找到與shift值最接近的頻率。設為負值可以確保找到所有剛體模態。默認值是0，有小概率找不到全部6階0Hz模態



Q：在/CAE里，如何將所有單元的外表面定義成一個 element based surface?

A：在Create Surface窗口，不退出，先選interior entities，然后改成exterior entities，全部選中



Q：使用One-Step Inverse，鈑金彎折后要投影到彎折前的平面，該怎么取得投影座標？

A：KB QA00000102862中提供一個插件One Step Inverse plugin，可以做一些Projection，復雜的展平操作須借助CAD



Q：PET瓶的熱敷膜工況如何模擬？

A：用熱力耦合，可參考2002年全球年會的一篇論文：Modeling the "Shrink-Wrap Effect" in Polymers and Elastomers, Including the Influence of Very Large Elastic

and Inelastic Strains，作者是Ted Diehl（DuPont）



Q：Abaqus中止計算命令發出后，多久可以結束運行并釋放出當前占用的license呢？

A：flexnet基本是瞬間釋放。DSLS要30秒到1分鐘



Q：請問各位如何提取殼單元的薄膜與薄膜加彎曲應力，有沒有相關案例或者操作視頻？請問有沒有bending彎曲應力這塊的?

A：對于實體單元，可在后處理環境下打開Query -> Stress Linearization工具，參考幫助文檔中Abaqus/CAE User’s Guide -> Viewing results -> Calculating linearized stresses一節。

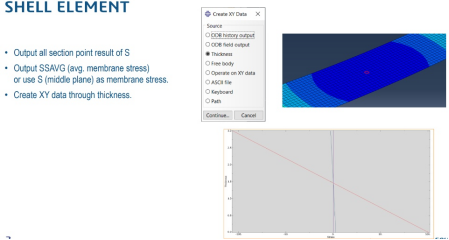

對殼單元來說，薄膜應力是中面上的應力S，或者可取SSAVG。參考下圖：





Q：地震過程中巖土活動變化仿真用哪種比較好？

A：可使用CEL、SPH等方法。有一些參考文獻，如自然災害學報2018年06期的一篇文章：SPH與CEL方法在海底滑坡計算上的對比分析

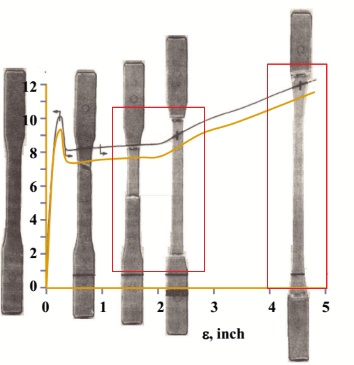

Q：高分子材料（PC+ABS+talc）單軸拉伸實驗在超過屈服后，有一段頸縮延伸階段，在abaqus中可以使用哪個本構模型模擬出這個頸縮延伸現象。對高分子材料是不是需要寫子程序。







A：需要自己寫子程序，可以參考dsgz本構模型。



Q：能否對材料數據進行加密

A：可將材料數據寫入input文件，進行加密。

/CAE所使用的材料庫文件.lib無法直接加密，可以用一個腳本批量導出，然后變成inp 進行加密



Q：Abaqus的增材產品能分析電弧增材制造嗎

A：可以



Q：請教一下，目前除了幫助文檔中Verification的兩個案例外，還有其他關于Abaqus電化學模塊相關的介紹么

A：還可以參考China Partner Community上的Wiki資料：SIMULIA品牌學習資料 -> Abaqus軟件 -> Abaqus解決方案 -> Abaqus電池電化學仿真



Q：Abaqus計算質量是按照單元體積還是幾何模型體積？

A：求解器只能使用單元體積。/CAE的Query工具可以使用幾何模型也可以使用單元。



Q：Abaqus如何使用第三方Python庫？

A：參考QA00000008399。

有些第三方庫在Abaqus Python之下尚可正常安裝。其它情況可考慮“兩階段方法”，即使用Abaqus Python獲取數據，而把處理工作轉移到外部Python。



Q：多孔介質材料分析時，集中孔流和表面孔隙流邊界條件的量綱分別是什么？哪一個是單寬流量？

A：DSFLOW Reference seepage magnitude. (Units of LT–1.)

CFLOW Reference concentrated flow magnitude. 量綱是單位時間的體積



Q：Abaqus可以計算粘塑性的材料嗎

A：可以。文檔里有viscoplasticity的章節，歷年的年會論文里也有不少應用案例，如東風技術中心黃鳳琴等人的文章：基于Abaqus雙曲模型的鑄鋁缸蓋燃燒室低周疲勞壽命預測方法研究



Q：Abaqus仿真之后生成的變形結果能否輸出成模型，用在下一次仿真里

A：可以。有幾種方法：1.用重啟動(*Restart)，或初始狀態場（initial state，即*Import）；2.用菜單File->Import->Model，選odb；3.用*External Filed
