之前文章里說了最近會分享我是如何進行CST電磁兼容性傳導發射電流法仿真的。而且小編一直分享的是傳導發射電壓法的仿真。有些粉絲希望我分享一些CE電流法相關的文章。今天它呼之欲出，它來了。

對于電機控制器來說傳導發射電壓法還算比較容易，但是電流法就不是那么好仿了，之前我們講過不能直接用正負極電流相加計算電流法，那么只有一個辦法了，那就是老老實實的設計建立傳導發射電流法的電流探頭模型。其實CE電流法的仿真流程和電壓法差不多，最大的區別就是要先建立電流探頭模型，然后仿真的數據要用轉移阻抗處理一下。首先我們先建立電流探頭模型，使用的電流探頭型號：F52B。

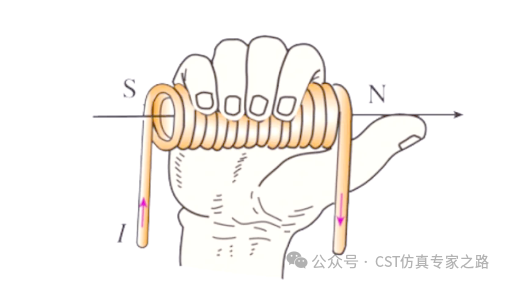

對于電流探頭模型的建立，我們需要去計算，這里我們可以高端一把，終于可以用到偉大的麥克斯韋方程組了。需要其中兩個定律。（1）安培定律

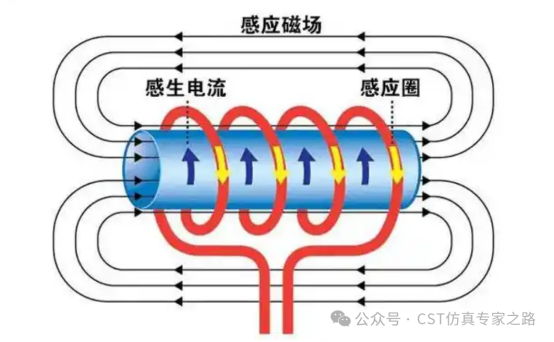

（2）法拉第電磁感應定律

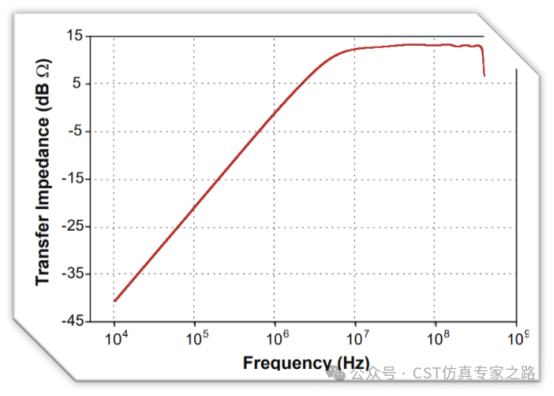

F52B電流探頭的轉移阻抗如下：

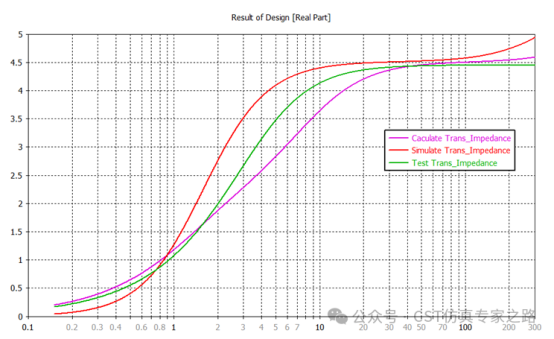

通過麥克斯韋方程組計算，擬合出轉移阻抗并且用CST仿真，如圖是仿真，實測和計算所得轉移阻抗

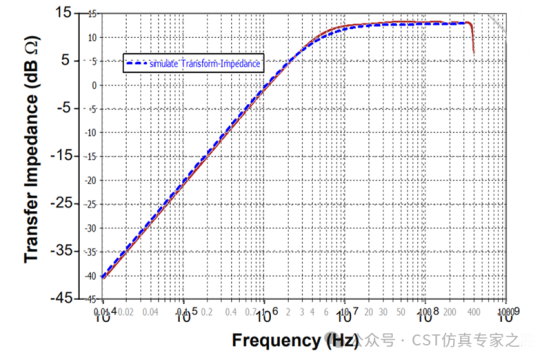

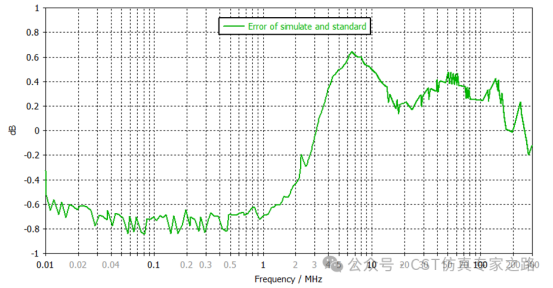

最后仿真出來的轉移阻抗，轉化為dB和實測對比，誤差小于1dB

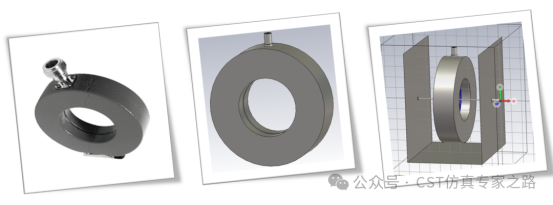

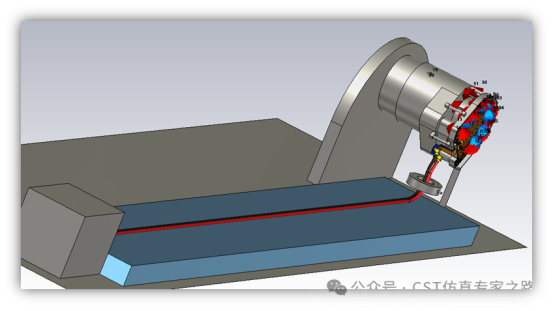

其次，對整個傳導發射電流法系統建模。

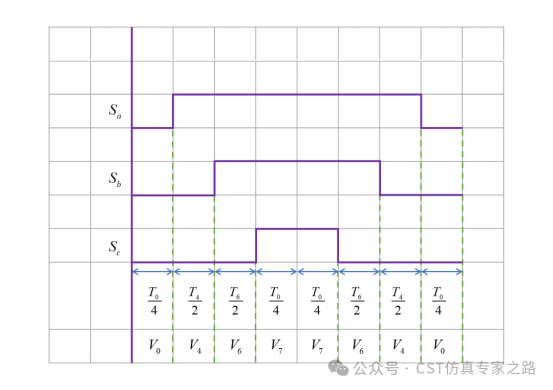

然后，根據你的電機控制策略，參數定義你的激勵源，SVPWM七段式或者五段式。

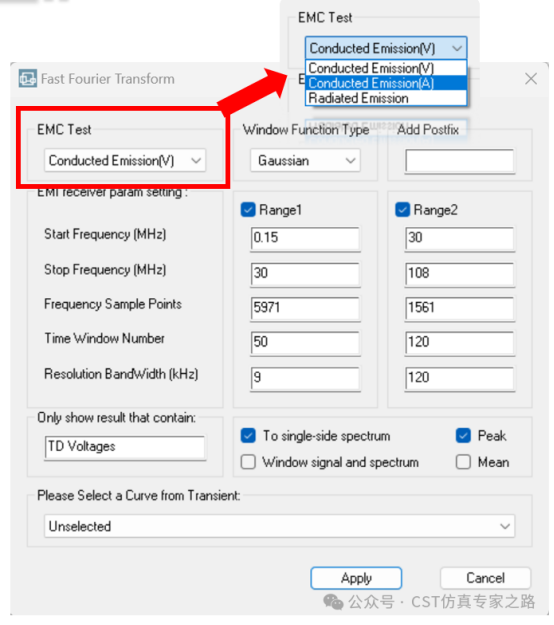

最后是對電流探頭獲取的信號進行后處理，也就是用電流探頭獲取的電壓信號除以你的電流探頭的轉移阻抗。這里我使用的是我自己用VBA編寫的EMI接收機腳本，腳本里面增加了自動處理電流探頭轉移阻抗數據的功能。當然你也可以手動添加和計算轉移阻抗。接下來重點介紹下我的腳本。（1）打開自研EMI接收機腳本，在emc test下拉菜單選擇傳導發射電流法。

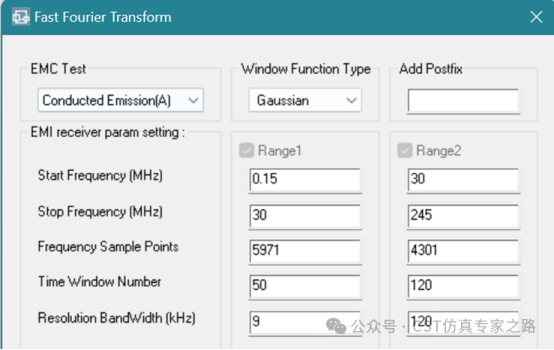

（2）參數自動變成電流法的參數

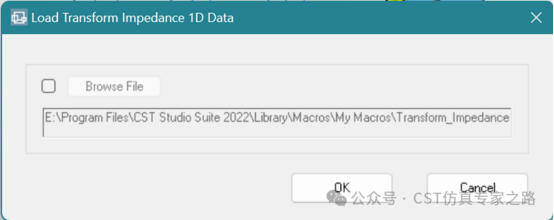

（3）點擊Apply之后，自動彈出轉移阻抗路徑選擇框，你可以自由選擇你的轉移阻抗數據的保存路徑。

（4）點擊ok，腳本就會自動處理電流法了。本文總結以上就是我的CST EMC傳導發射電流法仿真的整個仿真過程。小編一直在摸著石頭過河，希望通過本文的分享，給大家指明方向，提供一個正確的可行的傳導發射電流法仿真的設計思路。相信各位都是行業里的聰明的優秀的精英。一定也能完成電流法的仿真。

（內容、圖片來源：CST電磁兼容性仿真公眾號，侵刪）
