作者 | Danner Dan

用CST PCBS進行印制板電源完整性（PI）仿真時，空間阻抗分布圖是一個重要的結果輸出，通過它能夠非常直觀地看出PCB上阻抗的分布情況，找到PCB的高阻抗區域，定位PI問題，以幫助優化PCB布線設計。下面主要介紹在PCB工作室中進行PI仿真時如何獲得并查看空間阻抗分布圖結果。

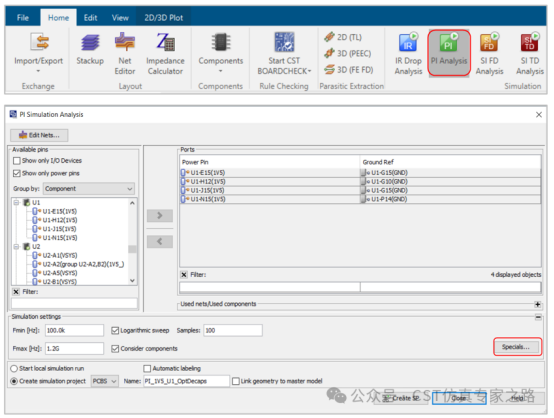

空間阻抗分布圖并不是一個默認顯示的結果，需要仿真之前在PI仿真分析對話框中進行設置。在Home選項卡下，選擇Simulation > PI Analysis，打開PI Simulation Analysis對話框，點擊對話框右下角的Specials按鈕，如下圖所示。

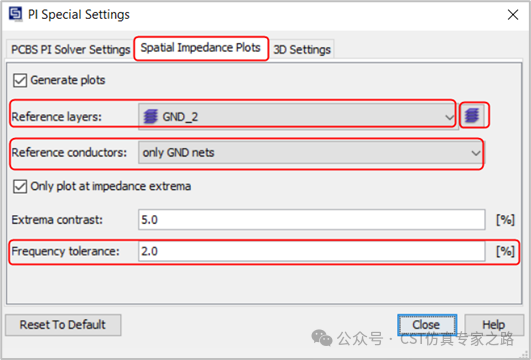

在Specials對話框中切換至Spatial Impedance Plots選項卡，勾選Generate plots選項，然后在Reference layer一欄點擊紫色的疊層圖標，選擇對應的GND作為參考層；在Reference conductors一欄選擇only GND nets。此外，還可以將Frequency tolerance由默認的5.0%修改為2.0%，以獲得更精確的峰值阻抗所對應的頻點，如下圖所示。

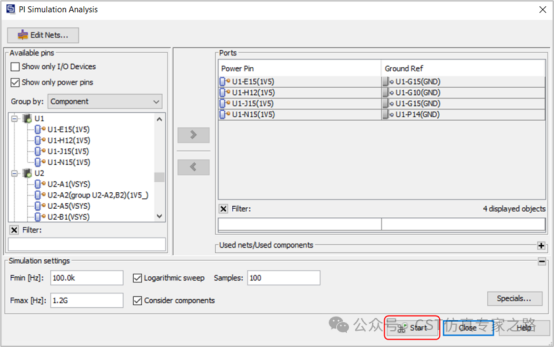

設置完成后點擊Close按鈕回到PI仿真分析對話框，點擊Create SP按鈕創建一個新的仿真工程。切換至新的仿真工程，點擊PI Analysis圖標，進入PI Simulation Analysis對話框，點擊Start按鈕進行PI仿真。

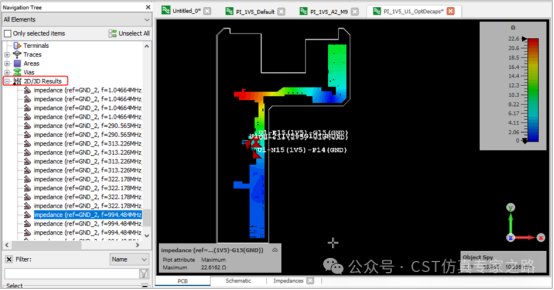

仿真完成后，在導航樹下展開2D/3D Results，查看空間阻抗分布圖，如下圖所示：

在2D/3D Plot選項卡下點擊Close Result Plot按鈕，關閉空間阻抗分布圖之后，導航樹中2D/3D Results下的結果列表會被清空。如果想要重新查看空間阻抗分布圖，需要雙擊2D/3D Results，即可重新加載空間阻抗分布圖。
