CST電磁仿真工作室套裝（CST studio suite）是達索系統推出的一款專業且全面的高性能3DEM分析軟件包，集成了八個高度專業化的模塊于同一用戶界面內，如微波工作室、電磁工作室等，覆蓋整個電磁頻段，提供完備的時域和頻域全波電磁算法以及高頻算法。它能對電磁兼容、天線設計、高速互連等各類電磁系統和設備進行設計、分析與優化，支持多物理場仿真，擁有強大的建模環境、豐富材料模型，提供多種求解器、網格剖分方式，還具備自動優化功能，在交通運輸、高科技、新能源、低空經濟等眾多領域得到廣泛應用，能幫助工程師縮短開發周期、降低成本、優化設備性能。

CST典型應用

（1）板級分析(PI/SI/EMC)

CST在板級分析（PI/SI/EMC）應用中，精準覆蓋多維度問題：信號完整性層面，可剖析振鈴、串?dāng)_、畸變、信號損失及電源噪聲，借模型與波形對比（如優化前后眼圖），助力優化信號傳輸；電源完整性上，針對同步開關噪聲、地彈、地阻抗、諧振等問題，通過阻抗頻譜與熱圖可視化分析，保障電源穩定；EMC問題處理中，對不對稱、相位誤差、共模電流、傳導發射、輻射發射等，以相位誤差波形、電壓尖峰曲線呈現，為電磁兼容設計與整改提供依據，全面支撐板級電磁性能優化。

（2）汽車天線

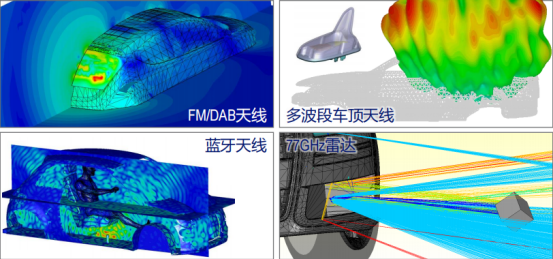

CST在汽車天線應用場景中，構建完備解決方案：天線設計環節，支持快速便捷地完成設計、建模與驗證，借仿真模型助力高效開發；天線集成階段，聚焦整車環境，確保天線集成后性能達標，適配汽車復雜結構；共址干擾評估上，可分析不同天線間相互影響，提前發現并規避干擾問題，從設計到集成再到干擾管控，全流程賦能汽車天線系統優化，提升車載通信性能。

CST在天線設計場景中，依托AntennaMagus工具發揮價值。該工具作為廣泛應用的天線合成平臺，內置超350個天線、轉換及饋電結構庫。

CST在天線共址干擾場景中，借InterferenceTask發揮關鍵作用。針對車載環境里，鑰匙進入、胎壓監測等眾多不同頻段、功能的天線（含5G、DAB/AMFM等），以及PCB、高壓線纜和電驅、手機、車頂/雷達天線等設備，該任務可評估多天線間干擾。通過頻段梳理、熱圖可視化呈現場分布，結合干擾矩陣（Tx-Rx對應色塊），精準定位干擾源與受擾對象，助力優化車載天線布局、抑制干擾，保障復雜車載通信系統穩定運行。

（3）RCS(雷達后向散射系數)

CST在RCS（雷達后向散射系數）分析應用中優勢顯著。它能夠精準構建目標物體的三維電磁模型，無論是復雜的飛行器外形、艦艇輪廓，還是各類地面目標。借助其先進的全波電磁算法，如時域有限積分法（FDTD）等，對不同頻率、極化方式下的雷達波與目標相互作用進行模擬，精確計算出目標的雷達后向散射系數。工程師可以通過CST分析不同材料、結構對RCS的影響，進而優化設計以降低目標的雷達可探測性，或針對探測需求設計高RCS的特定目標。此外，CST還能快速評估目標在多種姿態、環境條件下的RCS特性，為隱身技術研發、雷達系統性能評估以及目標識別等領域提供了強大而可靠的仿真分析工具。

（4）電磁兼容

CST在電磁兼容（EMC）應用中，覆蓋多維度設計需求。元件級可提取RLC分布參數、進行寬帶宏模型提取及濾波器設計；板級支持E-CAD/M-CAD導入、PI/SI分析與PCB的EMC規則檢查；系統級能開展射頻共址干擾、傳導/輻射抗擾及發射仿真，還可實現電磁-熱多物理場耦合仿真，全方位為EMC設計、分析與優化提供支撐，助力解決從元件到系統的電磁兼容難題。

（5）連接器設計

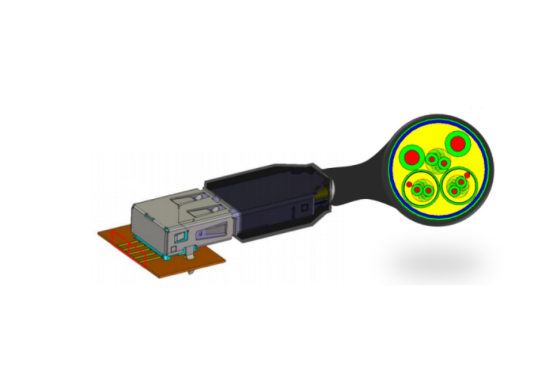

CST在連接器設計場景中，實現PCB-連接器-線纜系統級仿真。通過簡化線纜截面、定義配對輸入輸出連接器及端口，借助時域反射計（TDR）獲取隨時間變化的阻抗特性，利用S參數開展頻域分析，涵蓋插損、串?dāng)_評估及Spice提取，精準剖析信號傳輸性能，助力優化連接器設計，保障高速信號在PCB、連接器與線纜間穩定傳輸，解決復雜系統互連的電磁與信號完整性難題。

（6）電機

CST在電機設計場景中，提供全面仿真能力。針對旋轉電機與直線電機，可精準計算磁通量、齒槽轉矩、磁路飽和等電磁性能，還能分析反電勢、力分布，以及鐵損、磁滯損耗等損耗特性，涵蓋磁滯效應、動態退磁研究，結合熱學分析，助力工程師深入理解電機工作機理。通過平面網格建模、磁場分布可視化呈現，支撐電機設計優化，從電磁性能到熱管理，多維度提升電機設計效率與性能表現。

（7）生物電磁

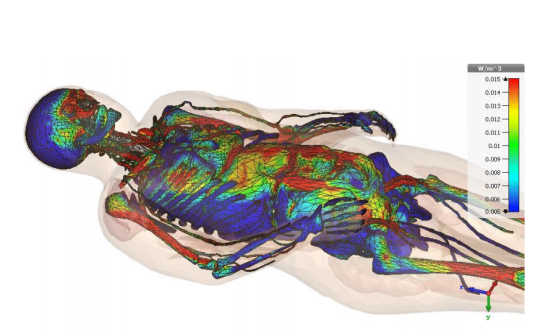

CST生物電磁具備多方面優勢。在建模上，它能精準構建復雜的人體及生物組織模型，涵蓋不同的器官、組織類型和電生理特性，真實還原生物電磁環境。從計算能力來看，擁有高效的算法，可快速且精確地模擬電磁與生物組織的相互作用，無論是低頻的生物電傳導，還是高頻的電磁輻射吸收與散射，都能準確計算。在應用范圍上，廣泛適用于醫療設備電磁兼容性評估，如確保磁共振成像（MRI）等設備的電磁安全；也用于研究電磁暴露對人體健康的影響，像手機輻射、高壓輸電線路附近的電磁場對人體組織的作用等。此外，CST生物電磁還支持多物理場耦合分析，可綜合考慮熱效應等因素，為生物電磁領域的科研與產業應用提供了全面、可靠且高效的仿真分析平臺。
