PCB文件導入到CST PCB工作室后，可以看到PCB的疊層情況(Stackup)、PCB上的元器件(Components)、網絡(Nets)、網絡分組(Net Classes)等信息，經過一系列設置后可以進行IR Drop、SI、PI相關仿真。有時也需要將PCB導出到微波工作室(MWS)中進行三維仿真，這時就需要用到自動添加激勵端口(Port)的功能。

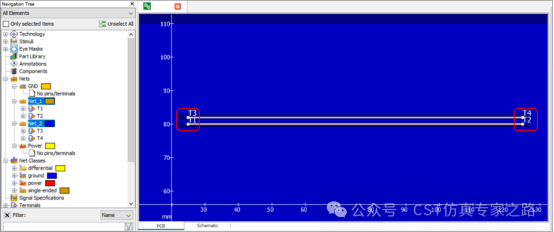

以一塊簡單的兩層PCB為例，TOP層中間區域有兩根走線，其它區域鋪銅；走線之間有地隔開。BOT層全部鋪銅，TOP層和BOT層鋪銅均屬于GND網絡。如下圖所示，走線兩端標注了T1/T2/T3/T4，它們與Pin相對應，在PCB工作室中可以在Pin的位置自動添加Ports。

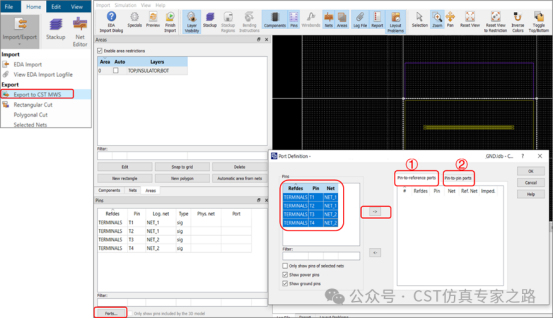

首先在Home選項卡中，在Import/Export菜單下點擊Export to CST MWS，將PCB導出到微波工作室。此時會彈出一個CST EDA Import的窗口，如下圖右圖所示。點擊左下角的Ports按鈕，彈出Port Definition的窗口，開始定義端口。添加Ports有兩種方式：①Pin相對于參考網絡定義port，每個選定的pin都可以連接到附近的參考導體；②在兩個 Pin之間定義port。

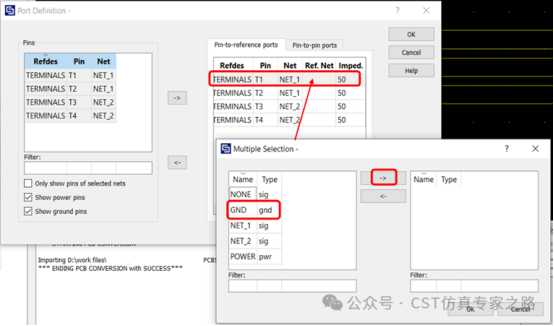

①  Pin相對于參考網絡定義 Port：每個選定的Pin都可以連接到附近的參考導體。如下圖所示，選擇第一行，然后點擊紅色箭頭所指的Ref.Net一欄，就會彈出下方所示的對話框?？勺孕羞x擇參考網絡，然后點擊“->”按鈕，將參考網絡分配給選定的端口。

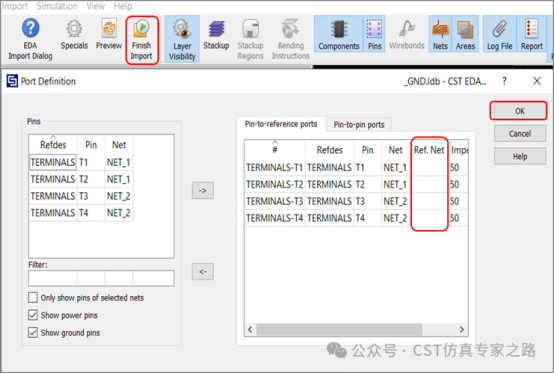

需要注意的是，軟件沒有默認將Pin下方的地平面作為參考，因?yàn)镻CB是多疊層的，Pin下方可能會有Trace, Substrate等，很可能會出現與Port相交的情況，所以一般會在Pin垂直上方自動添加一塊PEC作為參考，然后添加Port。如下圖所示，在Ref.Net一欄不設置參考網絡，直接點擊OK，再點擊Finish Import，則會關閉此窗口，進入到CST微波工作室界面，自動創建一個新的仿真工程。

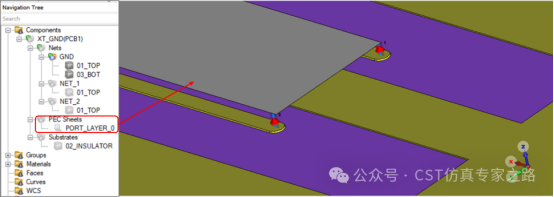

生成的仿真工程如下圖所示，可以看到在Pin垂直上方自動添加了一塊PEC(命名為PORT_LAYER)作為參考地，然后自動添加了Port。

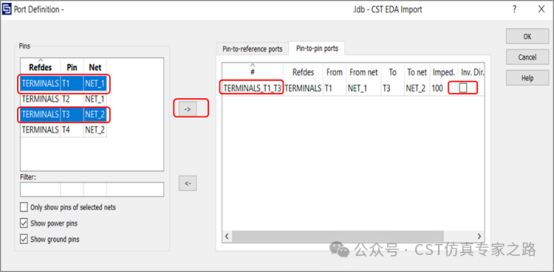

②  在兩個Pin之間定義Port：如下圖所示，同時選中對話框左側的第一行T1和第三行T3，然后點擊“->”按鈕，就會在T1和T3之間創建一個Port。Port方向是從T1指向T3，可以勾選方框處，使Port反向，還可以在Impedance一欄更改端口阻抗值。

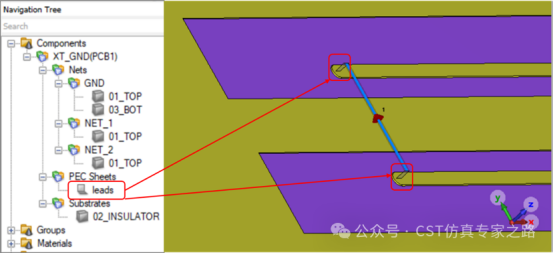

端口定義完成后，點擊Finish Import圖標，進入到CST微波工作室界面，自動創建的三維模型如下圖所示。同樣地，因?yàn)橐话鉖in下方或者同一平面上會有Trace, Substrate等，可能出現與Port相交的情況。所以會在Pin上方自動添加PEC材質的垂直引線(命名為L(zhǎng)eads)到所選Pin的位置，然后基于Leads自動創建Port。
