有限元分析（Finite Element Analysis，簡稱FEA）是一種強大的數值模擬工具，廣泛應用于工程領域，用于預測和分析結構、熱、流體等物理現象。對于初學者來說，掌握有限元分析的基本知識和技能是邁向成功應用的關鍵一步。本文將詳細介紹有限元分析入門的標準，幫助初學者快速了解并掌握這一重要工具。







一、理論基礎

（一）理解基本概念

有限元方法（FEM）：有限元方法是一種數值分析技術，通過將連續的結構或物理場離散為有限數量的單元，從而近似求解復雜的物理問題。每個單元內部的物理量（如應力、位移、溫度等）可以通過插值函數來近似表示。



節點（Node）：節點是單元的連接點，用于定義單元的位置和形狀。在有限元分析中，節點是計算物理量的關鍵位置。



單元（Element）：?jiǎn)卧请x散化后的基本單元，用于近似表示連續的物理場。常見的單元類型包括線性單元、二次單元、四面體單元、六面體單元等。

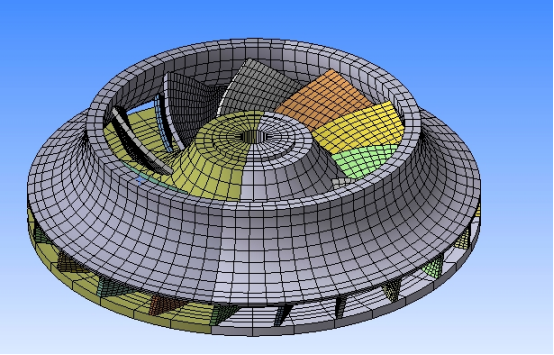

網格（Mesh）：網格是由節點和單元組成的集合，用于近似表示整個物理模型。網格的質量直接影響有限元分析的精度和效率。



（二）掌握基本原理

變分原理：有限元方法基于變分原理，通過最小化能量泛函來求解問題。例如，在結構力學中，最小勢能原理用于求解平衡狀態下的位移場。



虛功原理：虛功原理是有限元方法的另一個重要基礎，它表明外力所做的虛功等于內力所做的虛功。通過虛功原理可以推導出有限元方程。



（三）熟悉常見物理問題

結構力學：包括線性靜力分析、模態分析、屈曲分析、非線性分析等。這些分析用于預測結構在不同載荷和邊界條件下的應力、應變和位移。



熱分析：用于分析熱傳遞過程，包括導熱、對流和輻射。熱分析可以預測溫度分布和熱應力。



流體動力學：用于分析流體的流動和壓力分布。流體動力學分析可以預測流體的速度場、壓力場和湍流特性。







二、軟件工具

（一）選擇合適的有限元軟件

商業軟件：如Abaqus、ANSYS、Nastran等。其中，Abaqus為用戶提供了結構、流體、塑料注塑、聲學和結構化等方面的仿真技術，能夠幫助用戶執行非線性分析計算，實現包括金屬、橡膠、高分子材料、復合材料、鋼筋混凝土、可壓縮超彈性泡沫材料以及土壤和巖石等地質材料的工程仿真計算



廣州思茂信息科技有限公司專注工程仿真領域，提供Abaqus正版軟件銷售與專業服務，支持復雜力學和物理問題的解決方案。作為達索系統官方授權代理商，覆蓋Abaqus軟件銷售、技術支持、培訓及項目咨詢?nèi)鞒谭?wù)。



（二）掌握基本操作

模型建立：學習如何在軟件中創建幾何模型，包括草圖繪制、實體建模等。

網格劃分：掌握如何劃分網格，包括選擇合適的單元類型、控制網格密度等。

材料屬性定義：學習如何定義材料的物理屬性，如彈性模量、泊松比、熱導率等。

邊界條件和載荷施加：掌握如何施加載荷和邊界條件，包括力、壓力、溫度、位移等。

求解和后處理：學習如何提交計算任務，查看計算結果，包括應力、應變、溫度分布等。



三、實踐操作

（一）完成基礎教程

線性靜力分析：通過簡單的梁或板模型，學習如何進行線性靜力分析，計算應力和位移。

模態分析：通過簡單的結構模型，學習如何進行模態分析，計算自然頻率和振型。

熱分析：通過簡單的熱傳導模型，學習如何進行熱分析，計算溫度分布。



（二）解決實際問題

選擇實際工程問題：選擇一個實際的工程問題，如橋梁結構分析、熱交換器設計等，進行有限元分析。



驗證和校準：通過實驗數據或已知結果，驗證有限元分析的準確性。對模型進行調整和優化，以提高分析結果的可靠性。



四、數學和編程基礎

（一）數學基礎

線性代數：掌握矩陣運算、線性方程組求解等基本知識。

微積分：理解偏導數、梯度、散度等概念，這些在有限元方程的推導中非常重要。

數值方法：了解數值積分、迭代求解等基本數值方法。



（二）編程基礎

腳本語言：學習使用Python、MATLAB等腳本語言，用于數據處理和自動化分析。

軟件開發：了解有限元軟件的二次開發工具，如Abaqus/CAE的Python腳本、ANSYS的APDL等。







有限元分析入門需要掌握一定的理論知識、軟件操作技能和實踐能力。通過理解基本概念和原理，選擇合適的軟件工具，完成基礎教程和實際問題的分析，以及具備一定的數學和編程基礎，初學者可以快速掌握有限元分析的基本技能。隨著經驗的積累和技術的深入，有限元分析將為解決復雜的工程問題提供強大的支持。
