以下內容來源于達索官方論壇整理的關于SIMULIA 仿真軟件的常見QA，如在內容中未能解決你想了解的問題，或者你想找到更多關于仿真軟件的技術論文，可以向廣州思茂信息科技有限公司進行咨詢。

fe-safe

Q：Verity能否處理點焊？

A：可以，幫助文檔里有例子。



Q：才么fe-safe計算完之后輸出的壽命是指什么？

A：壽命仍然是次數，在輸入疲勞載荷的時候給出5個循環的時間歷程，那么計算結果就把這5個循環當成一次，來計算次數。



Q：一根軸通過花鍵傳遞扭矩，輸入的扭矩載荷譜時間歷程有正有負，正轉的時候和反轉的時候是不同的花鍵嚙合面，所以正轉和反轉的應力狀態不同，這種疲勞用什么思路來做呢？

A：正轉跟正的有限元結果相乘，反轉跟負的有限元結果相乘。

fe-safe菜單里面有 Amplitude->Split Positive Negtive，可以將載荷譜拆成正負兩部分，再放到同一個block里面，分別乘以正向和反向的應力結果



Isight

Q：兩個并行組件的后置組件，是否等待兩個并行組件都運行完之后才會運行？

A：是



Q：Isight的fe-safe組件怎么調出？

A：fe-safe安裝目錄下有fe-safe.jar文件，用Isight加載即可



Q：假設兩個Excel組件并行，且操作同一份Excel文件，拷貝回去的時候會發生沖突嗎？
A：并行通常做不同的工作，操作同一份Excel文件不應并行

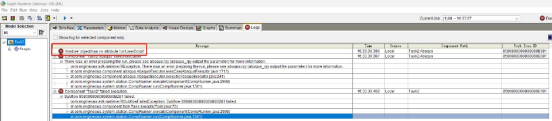

Q：使用Abaqus Component，勾上用戶腳本就出錯，但是單獨運行腳本沒問題，是什么原因？報錯圖如下：





A：才可參考幫助文檔里的Component Guide -> Application Components -> Abaqus Component -> Use Scripts to Customize the Runtime Interaction -> Using Scripts to Provide Additional Pre- and Postprocessing Functions



Q：Isight 優化某一階模態頻率，該階模態參與因子與其他階次相差不大，有什么方法能識別出這一模態？

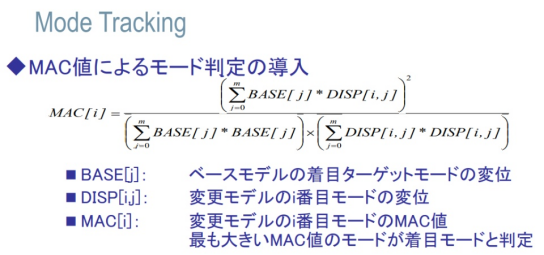

A：做模態識別/振型識別，即用DataExchanger計算MAC值：





Q：有個DOE需跑約50,000個job，但是跑到30,000斷電了；接下來Isight要restart時，光是reload這個動作就要20天，有沒有縮短reload時間的方法?

A：把DOE的設計矩陣導出到文本文件，刪掉跑完的job，只留下沒跑的20000個。新設置一個DOE，使用文件導入法，跑剩下的20000個，然后30000+20000兩部分并表



Q：請問Isight的ZMF檔，能否針對某個變數(如數字、最佳化方法)做文字編輯？
A：可以的，ZMF解壓后就是個XML文件，可以進行編輯，注意觀察一下規則。編輯完再放回去即可。



Q：請教Isight的Abaqus組件，能否支持ABAQUS重啟動分析？

A：如果使用CAE，可以考慮建立Restart Job，然后修改Abaqus Component中的命令行，配合file parameters 文件/檔案 拷貝。另外可以考慮OS Command用命令行。



Q：Isight能否集成nCode?

A：可以，使用SimCode命令



Q：Isight參數能否取離散的若干字符串？
A：可以，把取值設置成若干個水平，參數定義成枚舉類型

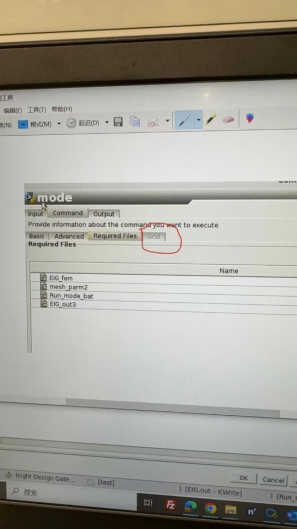

Q：OS Command的Grid頁面如何啟用？





A：在OS Command的首選項里啟用它，軟件安裝目錄下有個例子，位置在/win_b64/examples/models/components/grid/



Q：田口后處理，軟件會給出一個BEST LEVEL。對應各個CONTROL因子的某個水平相對的信噪比最大。這個配置只能出現在Summary里，不會出現在Histroy列表里，因此無法自動接入下一步流程，是吧？
A：是的。





Q：Isight無法啟動，但Abaqus正常，在Flexlm上，Server Status正常，可能是什么原因？

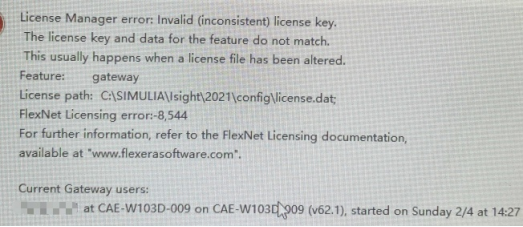

A：Isight啟動時報下面這個錯：





A：Isight不支持指定多個FLEXnet License服務器，參考下面兩段說明：

SIMULIA Isight / SEE does not provide FLEXnet licenses when more than one valid license server is specified during the installation. The additional port@host server entries are added to the license.dat file, but the user is unable to start Isight due to being unable to get a license and gets the FLEXnet Licensing error 8.544. The undocumented workaround is to set the abaquslm_license_file variable to point to the (2) valid license servers in license list format. Example: porta@hot1;port@host2 using a semicolon separator for Windows and a colon separator for Linux.

It is important to have an empty license.dat file within the Isight installation folder:  <ISIGHT_INSTALL>configlicense.dat . You can rename your current license.dat file and create a new empty license.dat there. " This issue does occur if a set of (3) redundant servers are used" Please not that there was an issue with 3 redundant servers which was fixed under BR10000170384 from isight 5.9-3.
