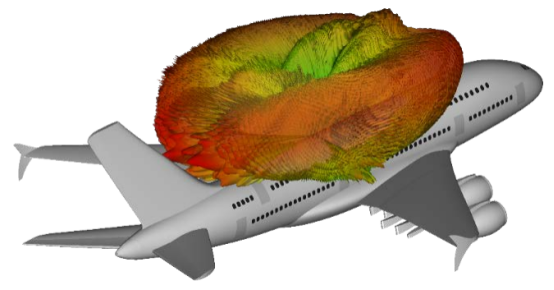

很多用戶在運行CST時，可能會遇到一系列的問題，我在這里總結了一些網絡上關于用戶提出的一些疑問與官方回復的解決方案，希望可以幫到大家。溫馨提示（利用瀏覽器自帶的查找功能Ctrl+F在搜索框里填入你要查找的問題的關鍵詞，可以在文中更快地找到你想要的答案）

相關鏈接：

CST的QA問題合集1

CST的QA問題合集2

CST的QA問題合集3

Q：參數化掃描過程中，如何對多參數進行掃描，并且將結果導出？

A：選擇new parameter的時候多選幾個

Q：如何算出每個PEC上的電流值？

A：設置磁場監視器就能看到電流分布

Q：掃參時候的一個問題，上一個結構監視器上的場分布會被下一個結構所得的場分布所覆蓋，如果我想看所有結構的場分布改怎么設置呢？

A：Astore all data in cache

Q：2017版本參數掃描怎么導出單頻點的形參掃描啊

A：Post-processing/export

Q：在設置farfield result的時候，底下沒有Max Gain at selected Frequency這一項是什么原因？

A：版本問題

Q：參數掃描后，不能看s參數，這是怎么回事?。?/span>
A：看是什么版本了，但S參數應該都可以直接可以看。

Q：多添加的參數，計算完成以后，怎么導出?。空也坏奖４娴奈恢?/span>
A：Post-processing/export

Q：用六面體網格對模型進行局部網格剖分后，網格數會比之前增加很多，這種該如何處理？還有多層PCB板的網格層厚度和走線寬度都很小，網格動不動就上億了

A：那還是結構太復雜的緣故，CST的一個六面體網格可以包含三種材質（如介質、金屬、介質）。所以還是要看網格精度和仿真時間的效率。

Q：最大網格劃分時300/1.3/15，這里的15是什么意思

A：十五上圖的設置，每個波長劃分15個網格。波長是300/1.3，那網格就是300/1.3/15.

Q：為什么我用cst仿真ltcc濾波器結果出來的波形不對，用hfss仿真的出來正常

A：濾波器強諧振結構，用CST的F和E求解器做。CST不是只有時域算法。

Q：仿真頻率即是劃分網格的，也是仿真的頻率范圍嗎？
A：最大頻率劃分網格。

Q：很多射頻從業者往往有這樣的疑問：FR4作為普通板材，能用到多高的頻率？用這個方法測試下就知道啦。貌似作者用的板材就是FR4。

A：這個方法的關鍵是要用高性能一致性好的連接器，不然引入了誤差就不準確了。

Q：怎么看出工作在右旋圓極化？

A：點擊Farfieldsfarfiled(f=1.09)[1]Right Polazation

Q：Post-Processing下點擊Caculate VSWR后沒看到電壓駐波比結果，是還需要在工具欄1D plot里設置什么嗎？

A：不應該沒有
