以下內容來源于達索官方論壇整理的關于Abaqus常見QA，如在內容中未能解決你想了解的問題，或者你想找到更多關于Abaqus軟件的技術論文，可以向廣州思茂信息科技有限公司進行咨詢。



注意：本內容會根據論壇收集的QA持續更新，你可通過搜索框中輸入本文標題來查找其他的更多QA內容。



前期我們已發布——達索官方Abaqus軟件常見QA（一）

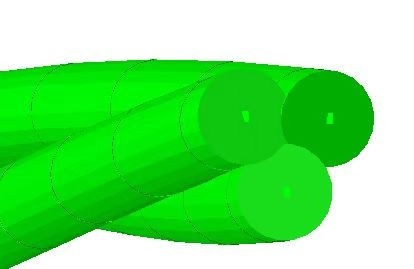

Q：在Abaqus中模擬鋼筋捻制，采用梁單元，通用接觸，會出現穿透情況，這種情況怎么處理比較好





A：嘗試激活beam-to-beam（edge to edge）接觸公式試試：

*Contact Formulation, type=EDGE TO EDGE, formulation=BOTH, exclude self contact, contact thickness reduction=NOPERIMSELF



Q：Abaqus和UG的關聯程序是叫AAIN么，可以從哪里獲取

A：Abaqus/CAE的association接口都是Elysium這個公司開發的，但是UG的接口不通過SIMULIA來銷售，在中國似乎沒有代理機構，所以要問一下Elysium原廠如何購買AAIN。

相關的技術提問在Knowledge Base上有一些。China Parter Community Wiki里有一份手冊供參考：



Q：一臺老電腦Abaqus 2019版本，但是Abaqus顯示比例有點問題，比如畫圓，顯示出來是橢圓的形狀，如何解決

A：參考 KB QA00000008897



Q：Abaqus能否單獨完成四維地應力的仿真? 很多資料和文獻都提到，一般需要結合一些油藏軟件提供滲流模型，搭配Abaqus進行滲流-地質力學的耦合，從而實現四維地應力的仿真。請教能否單獨使用Abaqus完成這種仿真？

A：Abaqus的滲流分析功能一般不能代替專業的油藏模擬器



Q：超彈體采用Mooney-Rivlin模型，如果界定材料為不可壓縮，方程式中的D1能否設為 0

A：可以。Theory Guide里有相關說明如下，Analysis Guide 里有類似說法：

The Di values determine the compressibility of the material: if all the Di are zero, the material is taken as fully incompressible. If D1=0, all Di must be zero.

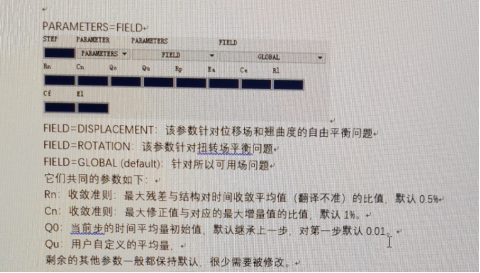

Q：Abaqus中關于收斂控制的參數，下圖中的Rn，Cn，Q0以及Qu都代表什么含義呢？

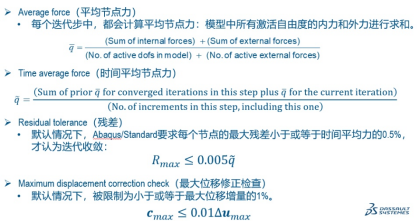

A：收斂準則中，最重要的就是殘差R和位移修正值C，Rn和Cn就是定義這個比值。比值越大，可以籠統地理解為收斂準則越寬松。參考這兩張圖的說明：

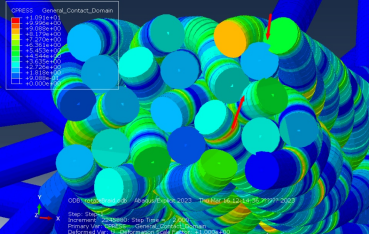

Q：Abaqus做桿單元接觸時發生穿透，網格已經足夠細分，contact thickness reduction=NONE已經設置，是否還有其他參數可調？





A：給梁單元創建表面，在通用接觸里，把自接觸排除掉。參考SR00990114-01。



Q：Abaqus有沒有提取復模態計算，零件貢獻率的插件

A：參考QA00000050219。

Abaqus求解器在處理input文件時，會申請一塊連續的內存區域，同時盡量保存剩余內存仍然夠用。這塊連續的內存區域的上限，默認設為4.9 GB，用戶可以在abaqus_v6.env文件中修改，例如將其修改為 10GB：

import os

os.environ[‘ABA_SINT_CAP’] = ‘10000’

這個數字不能超過16000，即16GB。如果16GB仍然不夠，則需啟用并行計算（multi domain），每個domain的上限均為ABA_SINT_CAP變量給定的值。



Q：Abaqus在計算過程中，許可斷開了，提示：

session has been idle longer than 3600 seconds, disconnecting from Abaqus License Manager

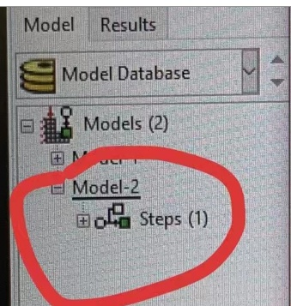

Q：如何清空Abaqus CLI？

A：沒有什么辦法，只能print一系列空行，在顯示范圍內清空







Q：Abaqus在做掃頻分析時，如果把部件之間的接觸當做綁定來處理，則連接太強了。是否有比較好的解決方法？

A：1. 用3個方向的彈簧，彈簧剛度需要調校。彈簧剛度可能需要考慮三向關聯，否則容易起振

2. 考慮加一些全局阻尼或模態阻尼

3. *CONTACT CONTROLS 上有兩個參數 PERTURBATION TANGENT SCALE FACTOR, PRESSURE DEPENDENT PERTURBATION

4. 在接觸面上建一層單元，通過調整材料剛度，來擬合接觸剛度。這層單元可采用橫觀各向同性的材料，normal 和shear 方向不一樣



Q：Abaqus在仿真軸承振動的時候，能否考慮潤滑油的影響？

A：可以通過contact property里面的tabular把油膜的剛度定義進去

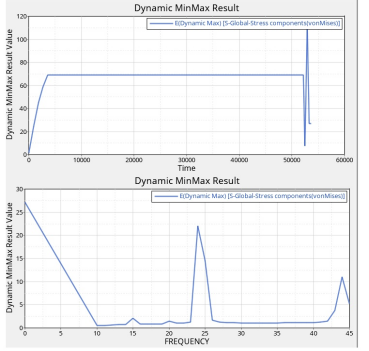

Q：使用Visco + SSD, Direct，來模擬零件在經歷高低溫交變后的臺架振動實驗，計算結果顯示交變后的殘余應力在穩態分析步馬上降到0（即下圖低頻部分曲線下降），如何解釋？







A：10Hz以下的結果不看，0Hz的值應該代表預載。

預載會影響剛度，SSD計算的是剛度受到影響之后的響應，而不是把預載直接加到SSD的應力里。

SSD計算通常不評價應力，常用的評價指標是加速度。
