在電子設備高度集成和廣泛應用的今天，電磁屏蔽效能的提升對于保障設備的正常運行和信號完整性至關重要。CST Studio Suite作為一款強大的電磁仿真軟件，在提升電磁屏蔽效能方面發揮著不可替代的關鍵作用。本文將詳細介紹 CST軟件在電磁屏蔽效能提升中的作用和應用。

一、電磁屏蔽效能的重要性

電磁屏蔽有兩個重要作用：

1. 保護敏感的電子組件免受外部噪聲的影響。

2. 防止設備自身成為電磁干擾的源頭。

在高頻或充滿電子設備的環境中，屏蔽的質量是決定設備成敗的重要指標。良好的屏蔽可以確保設備功能的最佳性能，避免信號傳輸?shù)母蓴_和數據丟失。

二、CST 軟件在電磁屏蔽效能提升中的關鍵作用

（一）精確的電磁場仿真

CST Studio Suite提供了多種精確的電磁場仿真算法，包括時域有限積分（FIT）、時域傳輸線矩陣（TLM）、頻域有限積分、頻域有限元等。這些算法能夠應對各種尺度場景下的問題，提供高精度的結果，對于準確預測屏蔽周圍的電磁行為至關重要。

（二）快速的仿真能力

CST 具有高效的時域算法，如 FIT 和 TLM，提供快速的仿真能力，支持精簡模型和任意時域信號作為激勵。這在寬帶電磁兼容問題、復雜 CAD 模型、系統級電磁兼容問題以及瞬態電磁兼容問題（如 ESD、Lightning、EMP）等仿真中具有不可比擬的優勢。

（三）強大的集成與可視化功能

CST Studio Suite可以與其他 CAD 軟件無縫集成，便于導入和導出幾何數據。同時，它提供了高級可視化工具，幫助工程師更好地理解電磁場分布，并識別設計中的潛在問題區域。

（四）優化設計與參數化建模

CST Optimizer 提供了強大的功能來改進電磁兼容性（EMC）設計。用戶可以通過設置設計目標和約束條件來自動優化設計，同時利用參數化建模工具快速創建和修改模型。這大大提高了設計的效率和準確性，縮短了產品開發周期。

（五）多物理場耦合仿真

CST Studio Suite還支持多物理場耦合仿真，可以將電磁場與其他物理場（如溫度場、應力場等）進行協同仿真。這有助于工程師在設計和優化產品時，綜合考慮不同物理場的影響，提高產品的可靠性和耐用性。

三、CST 軟件在電磁屏蔽效能提升中的應用案例

（一）電磁屏蔽窗網格設計

在硅基板上設計金屬網格，以優化紅外透射率和 EMI 屏蔽效能。通過CST優化網格周期和線寬，可以顯著提高屏蔽效能。

（二）機箱屏蔽效能仿真

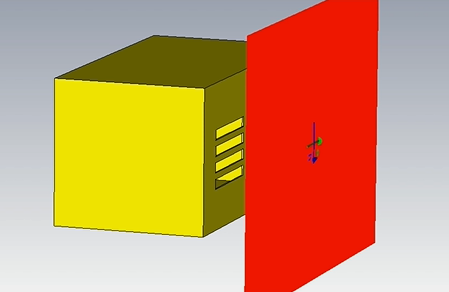

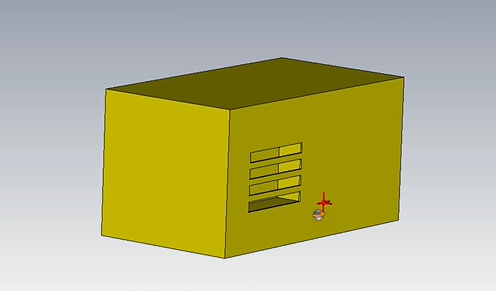

使用 0dBV/m 平面波照射機箱，并得到機箱內部任意位置的電場值。將電場值取倒數即可得到機箱屏蔽效能。通過這種方式，可以直觀地評估機箱的屏蔽效果，并進行優化設計。

（三）復雜系統中的電磁屏蔽

在復雜電子系統中，CST可以模擬電路板上導線和元件之間的電磁耦合，評估電磁干擾（EMI）的水平。通過分析電磁場在設備內部的分布情況，幫助優化布局和排線設計，從而提高設備的電磁兼容性。

CST Studio Suite 在提升電磁屏蔽效能方面發揮著關鍵作用。通過精確的電磁場仿真、快速的仿真能力、強大的集成與可視化功能、優化設計與參數化建模以及多物理場耦合仿真，CST軟件為工程師提供了強大的工具，幫助他們設計和優化電磁屏蔽解決方案，確保設備在復雜的電磁環境中穩定可靠地運行。
