達索官方Abaqus軟件常見QA（三）

來源: | 作者:thinks | 發布時間: 2025-07-04 | 170 次瀏覽 | 分享到:

以下內容來源于達索官方論壇整理的關于Abaqus常見QA，如在內容中未能解決你想了解的問題，或者你想找到更多關于Abaqus軟件的技術論文，可以向廣州思茂信息科技有限公司進行咨詢。

注意：本內容會根據論壇收集的QA持續更新，你可通過搜索框中輸入本文標題來查找其他的更多QA內容。

前期我們已發布——
達索官方Abaqus軟件常見QA（一）

達索官方Abaqus軟件常見QA（二）

Q：在Abaqus中設置fluid cavity pressure，數值大小是相對于指定的ambient pressure壓力嗎？

A：不是。手冊里提到，ambient pressure 用于考慮液體空間和環境之間的fluid exchange。fluid cavity pressure 和 ambient pressure 的壓差驅動這個過程

Q：在計算過程中，能否監控某一物體的速度，根據監控結果來實時調整另一物體的速度？

A：使用Sensor + UAMP / VUAMP

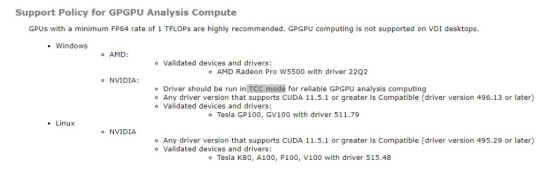

Q：使用Abaqus軟件隱式分析的時候，啟用了GPU加速，顯卡型號是Quadro RTX4000，但是顯卡利用率都很低，是什么原因？

A：顯卡需要設置成TCC模式

Abaqus軟件QA

Q：顯式計算，實體模型如何輸出目標截面上的合力時程曲線？

A：在目標截面上定義 Surface, 再到step模塊的菜單Output里頭定義Integrated Output Section

Abaqus軟件QA

Q：如何實現材料參數作為二維空間坐標的函數？如果用USDFLD的話，一維比較簡單，二維如果讀取CSV文件，依據積分點的坐標，采用雙線性插值計算這個積分點的值，則二階導數的連續性不能得到保證，云圖顯示不連續；而樣條插值的編碼代價很高

A：Abaqus/CAE默認會插值，應該不需要子程序。

首先，通過預定義場，定義一個場量，讀取你CSV里的數據，Abaqus/CAE會自動插值（映射）到單元的積分點上。第二步，將材料參數定義為這個場量的函數，勾選就行

Q：Abaqus如何測量曲線和橫坐標圍城的面積呢

A：XY Data操作里有Integrate算子

Q：如何實現：在第1個STEP中設置2個節點耦合，第2個STEP中取消該對節點的耦合？

A：用connector代替耦合。然后用model change

Q：odb文件能否只保留其中一部分？比如計算時輸出了兩個分析步的結果，但我現在只想要其中一個分析步的數據。

A：Visualization -> Plug-ins -> Tools -> ODB Reducer

Q：慣性釋放能考慮材料的非線性嗎

A：可以。Inertia Relief在單元材料方面幾乎沒有限制?？蓞⒖糀nalysis Guide里對應的章節

Q：電池壽命老化如何仿真？

A：電池老化應采用Dymola做系統級仿真

Q：安裝Abaqus 2021時，能否跳過 verify 那一步？

A：在環境變量加入

BYPASS_VERIFICATION=true

然后使用TUI.exe安裝

Q：Abaqus是否支持使用梁?jiǎn)卧獊眚?qū)動子模型？

A：從Abaqus 2023 FD03開始支持這項功能

Q：接觸計算碰到如下警告，無法計算，如何解決

***WARNING: EXHAUSTED THE CONTACT CONSTRAINT POOL. CUTTING BACK THE TIME

INCREMENT AND REDOING THE CURRENT INCREMENT. OTHER WISE, SET THE

ENVIRONMENT VARIABLE ABA_GCONT_POOL_SIZE TO HIGH OR A NUMERIC

NUMBER (1,2,...) WITH 1 BEING EQUIVALENT TO HIGH.

A：Abaqus/Standard的通用接觸算法在計算剛開始時會估計可能的接觸約束數量，為之分配內存空間，如果實際計算中的接觸約束數量超過了預先估計的值，就可能報這個錯。解決方法是在abaqus_v6.env文件中定義如下變量：

import os

os.environ[‘ABA_GCONT_POOL_SIZE’] = ‘n’

這里的n默認是0，可以將其改為1,2,…。建議從1開始嘗試，因?yàn)樘岣哌@個數值，會造成內存使用量劇增

Q：Abaqus預定義應力場的時候，是按照節點編號映射的，還是按照節點坐標映射的

A：Initial Condition是按照單元編號的，*External Field是空間映射

Q：Abaqus/CAE后處理時，如何在云圖上顯示單元應力

A：Contour Option -> Quilt

Q：Abaqus哪個子程序能夠施加節點載荷？

A：如果是歷程相關的載荷，可考慮UAMP

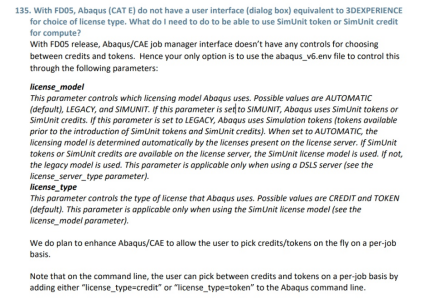

Q：能否指定Abaqus使用SRU或SET？

A：可以在abaqus_v6.env文件中指定相關參數，參考下面的說

Abaqus軟件QA

Q：4800Hz機械振動能否采用有限元方法解決

A：如果振源是機械力，那么看結構基頻是否跟4800Hz在一個量級，如果是，比如尺寸比較小的電機什么的，4800Hz不算太高，就可以用Abaqus有限元法。如果是大型的設備，基頻一般遠低于4800Hz，有限元可能不合適，但是是否需要用wave6 / SEA，要看具體問題

Q：2024版的General Contact可以按步管理，如何操作？

A：創建還是必須在initial step，但是可以在后面的Step里用Interaction Manager modify general contact，比如可以加個surface exclusion

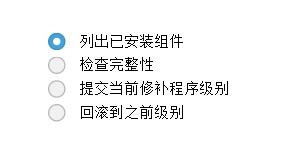

Q：已經安裝了HF版本，如何回滾到GA？

A：在開始菜單里面找DS軟件目錄下的Software Management：

Abaqus軟件QA
