在金屬加工領域，旋壓成型是一種重要的工藝手段，尤其是在制造薄壁回轉體高精度零件方面，展現出了獨特的優勢。隨著計算機技術的飛速發展，有限元分析軟件在旋壓成型工藝的研究與優化中扮演著越來越關鍵的角色，Abaqus便是其中的佼佼者。那么，Abaqus旋壓成型背后的理論是什么，又運用了哪些技術來實現精準模擬與分析呢？

一、Abaqus旋壓成型的理論基礎

（一）塑性力學理論

旋壓成型本質上是金屬材料在旋輪壓力作用下發生局部連續塑性變形的過程。Abaqus基于塑性力學的基本理論，如Prandtl-Reuss彈塑性理論來描述材料在旋壓過程中的行為。在小應變情況下，材料的總應變增量由彈性應變增量和塑性應變增量組成。通過V.Mises流動法則和一致性條件，可建立彈塑性材料的本構關系，從而準確模擬材料在復雜應力狀態下的變形情況。例如，在模擬彈體旋壓加工時，選用鈦合金TC4材料，其塑性階段的變形便符合相應的本構關系，Abaqus能夠依據此對其在旋壓過程中的應力、應變進行精準分析。

（二）接觸力學理論

在旋壓過程中，旋輪、毛坯材料與芯模之間存在復雜的接觸關系，這是邊界條件高度非線性的問題。Abaqus運用接觸力學理論來處理此類問題，采用增量方法求解。通過虛位移原理建立模型在接觸過程中所遵循的平衡條件，同時滿足法向不可貫入性以及切向接觸條件（如Coulomb摩擦模型）。以面-面接觸算法為例，定義法向接觸條件為硬接觸，切向接觸條件滿足Coulomb摩擦模型，并設定旋輪與毛坯、毛坯與芯模之間的摩擦系數，以此模擬實際加工中的接觸摩擦行為，為準確模擬旋壓過程提供基礎。

二、Abaqus旋壓成型運用的技術

（一）有限元建模技術

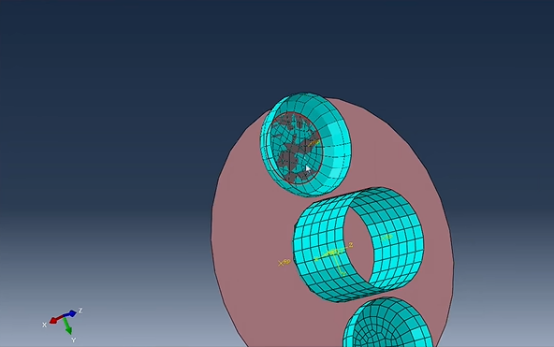

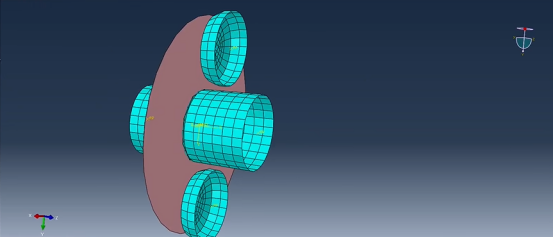

幾何模型構建：在Abaqus中，需根據實際旋壓加工的情況構建精確的幾何模型。例如，對于汽車輪轂多道次旋壓，要考慮輪轂鍛坯復雜的幾何形狀，輪輞不規則的復曲線形狀等。同時，確定旋輪、芯模和毛坯的尺寸、形狀及相對位置關系。如在模擬彈體旋壓加工時，設定旋輪的成形角、退出角、直徑，以及毛坯的厚度、長度和直徑等參數，構建出準確的幾何裝配模型。

材料參數定義：為準確模擬材料在旋壓過程中的行為，需精確輸入材料參數。對于結構鋼等常見材料，要定義其密度、彈性本構（楊氏模量、泊松比）以及塑性本構（屈服應力與塑性應變的對應關系）。對于鋁合金等材料，同樣要明確其彈性模量、泊松比、屈服強度等參數，使模型能夠真實反映材料的力學特性。

網格劃分技術：合理的網格劃分對模擬精度至關重要。對于可變形的毛坯，通常選用合適的單元類型進行網格劃分，如c3d8r六面體縮減積分單元。而解析剛體（如旋輪和芯模）無需進行網格劃分。在劃分網格時，要根據模型的復雜程度和關注的重點區域，調整網格密度，以平衡計算精度和計算效率。

（二）求解技術

求解器選擇：Abaqus提供多種求解器，在旋壓成型模擬中，常選用dynamic，explicit求解器。該求解器適用于處理復雜的非線性動力學問題，能夠有效模擬旋壓過程中材料的大變形和接觸非線性行為。同時，可根據實際情況自行設定時間步長，在保證計算精度的前提下，合理調整時間步長以加快計算速度。例如，在一些案例中，可在70-80s之間設定時間步長，增量步保持默認。

ALE網格自適應技術：在旋壓過程中，材料的變形較大，傳統的拉格朗日網格可能會出現嚴重扭曲，影響計算精度甚至導致計算中斷。ALE（ArbitraryLagrangian-Eulerian）網格自適應技術能夠有效解決這一問題。它允許網格獨立于材料運動，在材料變形劇烈的區域自動調整網格，保證計算的穩定性和準確性，從而更真實地模擬旋壓過程中材料的流動和變形。

重啟動分析技術：由于旋壓成型模擬計算通常較為復雜，計算時間較長。為防止計算過程中出現意外中斷而導致前功盡棄，Abaqus提供重啟動分析技術。通過設置重啟動分析，在計算中斷后可從之前保存的計算狀態繼續進行模擬，大大提高了計算的可靠性和效率。

（三）模擬結果分析技術

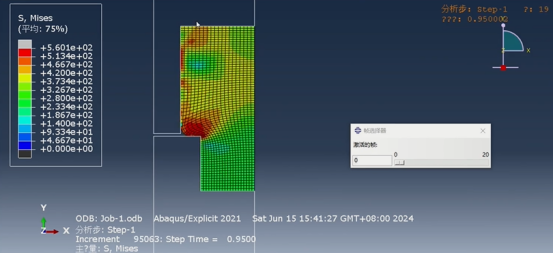

應力應變分析：Abaqus能夠輸出詳細的應力應變分布云圖，通過對這些云圖的分析，可直觀了解在旋壓過程中毛坯各部位的應力應變情況。例如，在汽車輪轂多道次旋壓模擬中，通過分析應力應變分布云圖，發現旋壓過程中坯料的應力集中區域隨著成形時間的推進先增大后減??；在不同道次旋壓后，坯料的應力極大值分布區域和應變分布情況會發生變化，從而為優化工藝參數提供依據。

工藝參數影響分析：利用Abaqus模擬結果，可深入研究各種工藝參數對旋壓成型的影響。如在研究大容積高壓氣瓶旋壓成形工藝時，通過模擬分析旋壓溫度、進給比等工藝參數對旋壓成形的影響，確定了氣瓶旋壓成形的工藝參數范圍。在鋁合金波紋管無芯?？s徑旋壓研究中，采用單因素實驗設計方法結合Abaqus模擬，獲得了芯模轉速、旋輪圓角半徑、旋輪進給速度等工藝參數對成形質量的影響顯著性和影響規律，為實際生產中的工藝優化提供了有力支持。

通過對塑性力學和接觸力學等理論的運用，以及有限元建模、求解和模擬結果分析等一系列技術的實施，Abaqus為旋壓成型工藝的研究與優化提供了強大的工具。無論是航空航天領域的高精度零件制造，還是汽車工業中的輪轂生產等，Abaqus都能夠助力工程師深入理解旋壓過程，優化工藝參數，提高產品質量和生產效率。
