在工程力學與材料科學領域，應力松弛是一個描述材料在恒定應變條件下，內部應力隨時間逐漸衰減的重要現象。這一現象在橡膠、聚合物、生物組織等黏彈性材料的分析中尤為關鍵。Abaqus 作為功能強大的有限元分析軟件，提供了完善的工具來模擬和分析應力松弛行為，幫助工程師和科研人員準確預測材料在實際工況下的力學響應。本文將詳細介紹 Abaqus 中應力松弛的概念、理論基礎、模擬方法及應用場景。



一、應力松弛的基本概念與物理本質

（一）應力松弛的定義

應力松弛是指材料在保持應變不變的情況下，其內部應力隨時間延長而逐漸減小的現象。通俗地說，當對一塊黏彈性材料施加一個固定的變形并保持該變形不變時，材料內部抵抗變形的應力會隨著時間的推移而逐漸降低，就像材料 “放松” 了一樣。這種現象與材料的黏性和彈性特性密切相關，是黏彈性材料區別于完全彈性材料的重要特征之一。



（二）應力松弛與蠕變的區別與聯系

l應力松弛和蠕變是黏彈性材料表現出的兩種典型時間相關行為，二者既有聯系又有區別：

l蠕變：是指材料在恒定應力作用下，應變隨時間逐漸增加的現象。例如，懸掛重物的塑料繩會隨著時間的推移逐漸伸長。



應力松弛：是在恒定應變下應力的衰減。例如，用橡皮筋捆扎物品，一段時間后會感覺橡皮筋變松，這就是應力松弛的結果。



二者的本質都源于材料內部分子鏈的運動和重排。在蠕變中，分子鏈在應力作用下逐漸伸展；在應力松弛中，分子鏈在應變保持不變的情況下通過熱運動逐漸調整構象，從而導致應力降低。



（三）應力松弛的物理機制

應力松弛的物理機制可以從材料的微觀結構來解釋。對于黏彈性材料，其力學行為可以看作是彈性元件（彈簧）和黏性元件（阻尼器）的組合。當材料受到應變作用時，彈性元件立即產生應力，而黏性元件則允許分子鏈緩慢滑動和重排。隨著時間的推移，黏性元件的作用逐漸顯現，分子鏈的重排使得彈性元件的變形逐漸被 “釋放”，從而導致應力逐漸降低。



以橡膠材料為例，當橡膠被拉伸并保持伸長狀態時，橡膠分子鏈被拉長，產生彈性應力。但由于橡膠分子鏈具有一定的活動性，在溫度和時間的作用下，分子鏈會通過熱運動逐漸調整到更穩定的狀態，使得內部應力逐漸松弛。



二、Abaqus 中應力松弛的理論基礎與材料模型

（一）黏彈性本構模型

Abaqus 中模擬應力松弛的理論基礎是黏彈性本構模型，這類模型通過將彈性元件和黏性元件進行組合，來描述材料的時間相關行為。常用的黏彈性模型包括：



1. Maxwell 模型

Maxwell 模型由一個彈簧和一個阻尼器串聯組成。在恒定應變下，彈簧立即產生應力，而阻尼器則以一定的速率釋放應力，從而模擬應力松弛現象。該模型的應力松弛函數為指數形式，適用于描述某些簡單黏彈性材料的松弛行為。



2. Kelvin-Voigt 模型

Kelvin-Voigt 模型由彈簧和阻尼器并聯組成。該模型在恒定應變下，應力會隨著時間逐漸衰減，但其松弛行為與 Maxwell 模型有所不同。Kelvin-Voigt 模型更適合描述材料的蠕變行為，而在應力松弛模擬中應用相對較少。



3. 廣義 Maxwell 模型（Prony 級數）

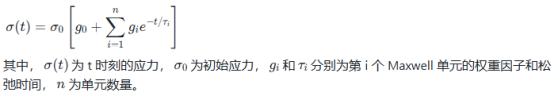

廣義 Maxwell 模型是 Abaqus 中模擬應力松弛的常用模型，它由多個 Maxwell 單元并聯組成，每個單元具有不同的松弛時間和模量。通過調整各個單元的參數，可以更準確地?cái)M合實際材料的應力松弛曲線。Abaqus 中使用 Prony 級數來表示廣義 Maxwell 模型，其數學表達式為：







（二）Abaqus 中的材料定義

在 Abaqus 中定義能夠模擬應力松弛的黏彈性材料時，需要以下關鍵參數：



1. 彈性參數

首先需要定義材料的彈性屬性，如彈性模量（楊氏模量或剪切模量）和泊松比，這決定了材料的瞬時彈性響應。



2. 黏彈性參數（Prony 級數）

需要輸入 Prony 級數的各項參數，包括松弛時間(tau_i)和對應的模量權重因子(g_i)。這些參數通常通過實驗數據（如應力松弛試驗或動態力學分析 DMA）獲得。Abaqus 中還提供了一些默認材料模型，如橡膠材料的黏彈性參數，可以作為參考。



3. 溫度依賴性（如有需要）

對于溫度敏感的材料，還需要定義黏彈性參數隨溫度的變化關系，Abaqus 支持通過 Arrhenius 方程或時溫等效原理（WLF 方程）來描述這種溫度依賴性。



（三）應力松弛與時間 - 溫度等效原理

在 Abaqus 中，時間 - 溫度等效原理（TTSP）是處理黏彈性材料在不同溫度下應力松弛行為的重要工具。該原理認為，溫度的變化對黏彈性材料的影響可以通過等效地改變時間尺度來體現。也就是說，高溫下短時間內的應力松弛行為可以等效于低溫下長時間的應力松弛行為。



通過 TTSP，我們可以將不同溫度下的應力松弛實驗數據轉換到一個參考溫度下，從而獲得材料在較寬溫度范圍內的應力松弛特性，這對于模擬實際工程中溫度變化條件下的材料行為非常有用。Abaqus 中可以通過定義 Shift Factor（移位因子）來實現時間 - 溫度等效轉換。



三、Abaqus 中應力松弛的分析步驟與求解設置

（一）建立有限元模型

在 Abaqus 中進行應力松弛分析，首先需要建立準確的有限元模型，包括：

1. 幾何建模

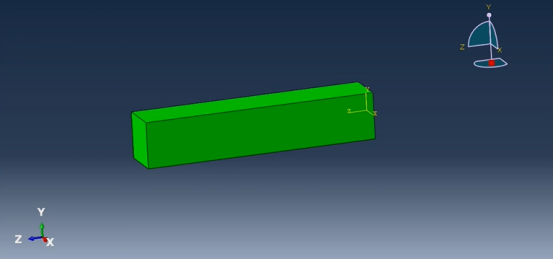

根據實際問題構建幾何模型，確保幾何形狀能夠準確反映分析對象的特征。對于復雜幾何，可以使用 Abaqus 的建模工具或?qū)胪獠?CAD 模型。



2. 材料定義

按照前文所述，定義材料的彈性屬性和黏彈性參數（Prony 級數）。如果需要考慮溫度影響，還需定義溫度相關的參數。



3. 網格劃分

合理劃分網格，確保在應力梯度較大的區域（如應力集中處）有足夠的網格密度，以保證計算精度。同時，要注意網格質量，避免出現畸變單元。



（二）設置分析步與邊界條件

1. 分析步設置

在 Abaqus 中，應力松弛分析通常分為兩個分析步：

第一步：施加應變：在該分析步中，對模型施加所需的恒定應變，可以通過位移約束或其他方式實現。

第二步：應力松弛：在該分析步中，保持應變不變，讓模型進行應力松弛，分析時間根據需要的松弛時長確定。



2. 邊界條件與載荷

在第一步中，施加適當?shù)倪吔鐥l件和位移載荷，以實現所需的恒定應變。

在第二步中，確保邊界條件保持不變，即維持第一步施加的應變。



（三）求解器設置與計算

1. 求解器選擇

Abaqus 提供了隱式求解器（Abaqus/Standard）和顯式求解器（Abaqus/Explicit）。對于應力松弛分析，由于涉及到時間積分和黏彈性材料的復雜行為，通常使用隱式求解器（Abaqus/Standard），它能夠更準確地處理這類準靜態、時間相關的問題。



2. 輸出設置

為了獲取應力松弛過程中的應力變化，需要設置合適的輸出請求，包括：

l應力分量隨時間的變化

l關鍵節點或單元的應力歷史

l可以輸出應力松弛曲線，即應力隨時間的變化曲線



（四）結果分析與可視化

計算完成后，通過 Abaqus 的后處理模塊（Abaqus/Viewer）可以查看和分析應力松弛結果：

l繪制應力松弛曲線，直觀顯示應力隨時間的衰減趨勢

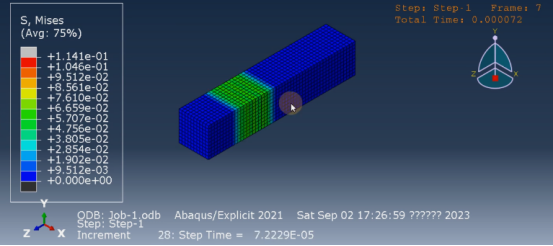

l查看不同時刻的應力分布云圖，了解應力在模型中的分布和變化

l提取關鍵位置的應力數據，進行定量分析

l將計算結果與實驗數據進行對比，驗證模型的準確性



應力松弛是黏彈性材料的重要力學行為，在 Abaqus 中進行應力松弛模擬對于準確預測材料和結構的長期性能具有重要意義。通過本文的介紹，我們了解了應力松弛的基本概念、Abaqus 中的理論基礎、分析步驟、應用場景以及常見問題的解決策略。



隨著材料科學和工程技術的不斷發展，對材料時間相關行為的模擬需求將越來越大。Abaqus 作為先進的有限元分析軟件，也在不斷完善其黏彈性材料模擬功能，未來可能會引入更復雜、更準確的本構模型，以及更高效的求解算法，以滿足工程實踐中日益增長的需求。



對于工程師和科研人員來說，深入理解應力松弛現象及其在 Abaqus 中的模擬方法，將有助于更好地設計和優化黏彈性材料構件，提高產品的可靠性和使用壽命，推動相關領域的技術進步。
