2.5.2 部件實體的定位

創建了部件實體后，可以采用多種工具對實體進行定位，下面分別進行介紹。

1．平移和旋轉工具

使用平移和旋轉工具可以完成部件實體在任何情況下的定位，常用工具有平移、旋轉、平移到。下面分別對這些工具進行介紹。

（1）平移

執 行 Instance→Translate （ 平 移 ） 命 令 ， 或 單 擊 工 具 區 中 的Translate Instance（平移實例）圖標 ，在視圖區單擊鼠標左鍵選擇實體，單擊提示區的Done按鈕。

有兩種方法實現部件實體的平移。



按提示輸入平移向量起點的坐標（見圖2-29），按Enter鍵。

繼續在提示區輸入平移向量終點的坐標（見圖2-30），再次按Enter鍵。





圖2-29 輸入平移向量起始點的坐標





圖2-30 輸入平移向量終點的坐標



在視圖區中選擇部件實體上的一點，接著在視圖區中選擇部件實體上的另一點。此時，視圖區中顯示出實體移動后的位置，單擊OK按鈕，完成部件實體移動。



（2）旋轉

執行Instance→Rotate（旋轉）命令，或單擊工具區中的RotateInstance（旋轉實例）圖標 ，單擊要旋轉的部件，單擊鼠標中鍵，此時，提示輸入旋轉軸的起始坐標，輸入后單擊鼠標中鍵，提示輸入旋轉軸的終點坐標，輸入后單擊鼠標中鍵，提示輸入旋轉角度，如圖2-31～圖2-33所示。





圖2-31 輸入旋轉軸的起始坐標



圖2-32 輸入旋轉軸的終點坐標



圖2-33 輸入旋轉角度



（3）平移到

執行Instance→Translate to（平移到）命令，或單擊工具區中的Translate to（平移到）圖標 ，在視圖區單擊鼠標左鍵選擇移動實體的邊（二維或軸對稱實體）或面（三維實體），單擊提示區的Done按鈕，再選擇固定實體的面或邊，單擊提示區的Done按鈕。類似于平移工具，選擇平移向量的起止點。



之后，需要在提示區輸入移動后兩實體的間隙距離，負值表示兩實體的重疊距離，默認為0.0，即選擇的兩實體的面或邊接觸在一起，單擊Done按鈕，確認本次操作。



2．約束定位工具

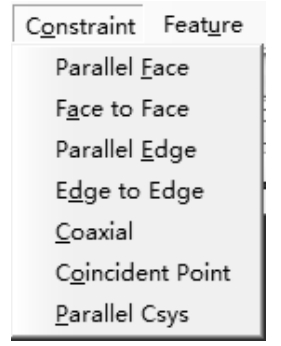

ABAQUS/CAE提供了一系列約束定位工具，包括在約束菜單和展開工具條 中，或打開菜單欄中的Constraint（約束）菜單，如圖2-34所示。



提示：這組工具與平移工具類似，都是通過指定兩個部件實體間的位置關系來移動其中一個實體；不同的是約束定位操作可以撤銷和修改。

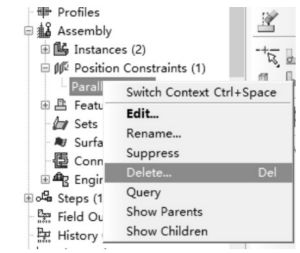

在模型樹中選擇Assembly→Position Constraints（位置約束）節點，選擇已經定義好的位移約束類型后單擊鼠標右鍵，在彈出的快捷菜單中選擇Delete命令（見圖2-35）刪除該約束定位操作，Suppress或Resume命令用于抑制和恢復該約束定位操作。

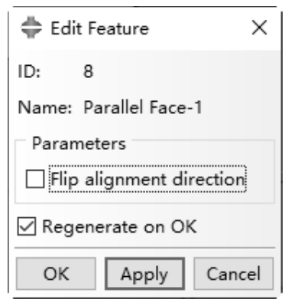

雙擊已經定義好的位置約束類型，ABAQUS會彈出如圖2-36所示的Edit Feature（編輯功能）對話框，對已經定義好的約束類型進行確認和修改。





圖2-34 約束菜單列表



圖2-35 命令菜單





圖2-36 Edit Feature對話框



提示：?jiǎn)为?dú)的約束定位操作很難對部件實體進行精確定位，往往需要幾個約束定位操作的配合才能精確地定位部件實體。



2.5.3 合并／切割部件實體

當裝配件包含兩個或兩個以上的部件實體時，ABAQUS/CAE提供部件實體的合并和剪切功能。對選擇的實體進行合并或剪切操作后，將產生一個新的實體和一個新的部件。

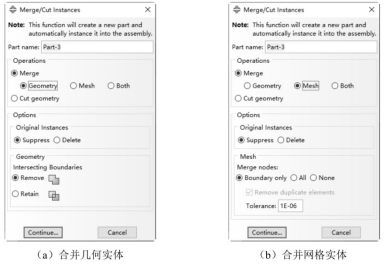

具體操作為：執行Instance→Merge/Cut（合并／切割）命令，或單擊工具區中的Merge/Cut Instance（合并／切割實體）圖標 ，彈出Merge/Cut Instances對話框，如圖2-37所示。





圖2-37 Merge/Cut Instances對話框



lMerge/Cut Instances對話框中各選項含義如下。

lPart name（部件名稱）：用于輸入新生成的部件的名稱。

lOperations（操作）：用于選擇操作的類型。

lMerge（合并）：用于部件實體的合并。

lCut geometry（切割）：用于部件實體的剪切，僅適用于幾何部件實體。

lOptions（選項）：用于設置操作的選項。

lMesh：用于選擇結點的合并方式，適用于帶有網格的實體，如圖2-37（b）所示。

lTolerance（容差）：用于輸入合并結點間的最大距離，默認值為1×10-6，即間距在1×10

l-6內的結點被合并，適用于帶有網格的實體，如圖2-37（b）所示。



設置完Merge/Cut Instance對話框后，單擊Continue按鈕，視圖區選擇需要操作的實體，單擊提示區的Done按鈕，ABAQUS/CAE進行合并或切割運算。



（內容、圖片來源：《ABAQUS 2020有限元分析從入門到精通》，侵刪）
