在模塊列表中選擇裝配，即進入裝配模塊。在部件模塊中創建或?qū)氩考r，整個過程都是在局部坐標系下進行的。對于由多個部件構成的物體，必須將其在統一的整體坐標系中進行裝配，使之成為一個整體，這部分工作需要在裝配模塊中進行。

提示：一個模型只能包含一個裝配體，一個裝配體可以包含多個部件，一個部件也可以被多次調用來組裝成裝配件。即使裝配件中只包含一個部件，也必須進行裝配，定義載荷、邊界條件、相互作用等操作都必須在裝配件的基礎上進行。

2.5.1 部件實體的創建

裝配的第一步是選擇裝配的部件，創建部件實體。具體操作方法是執行Instance（實體）→Create命令，或單擊工具區中的CreateInstance（將部件實體化）圖標 ，彈出Create Instance對話框。

該對話框包含3部分，其中部件選項組內列出了所有存在的部件，單擊鼠標左鍵進行部件的選擇，可以單選，也可以多選，多選則要借助Shift鍵或Ctrl鍵進行單擊。

實體類型選項組用于選擇創建實體的類型，包含以下兩個選項。

Dependent(mesh on part)：用于創建非獨立的部件實體，為默認選項。當對部件劃分網格時，相同的網格被添加到調用該部件的所有實體中，特別適用于線性陣列和輻射陣列構建部件實體。

Independent(mesh on instance)：用于創建獨立的部件實體，這種實體是對原始部件的復制。此時，用戶需要對裝配件中的每個實體劃分網格，而不是原始部件。此外，Auto-offset

from other instances選項用于使實體間產生偏移而不重疊。

最后，單擊OK按鈕，完成實體的創建。

工具區和菜單欄中沒有刪除實體等工具，創建部件實體后，可以在模型樹中進行這些操作，具體操作為：在模型樹中單擊該模型裝配前的按鈕展開該列表，再單擊實例前的 按鈕，鼠標指向需要操作的實體，單擊鼠標右鍵，在彈出的快捷菜單中選擇Delete命令刪除該實體（見圖2-27），Suppress（抑制）或Resume（恢復）命令分別用于抑制和恢復該實體的選擇。

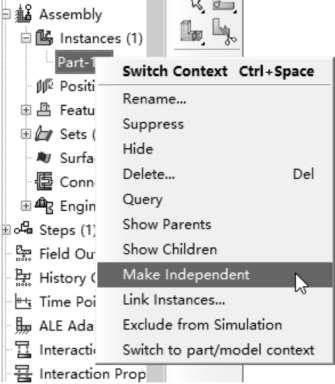

圖2-27 快捷菜單

部件實體創建完成后，其實體類型可以修改，方法為在模型樹中選擇該部件實體，單擊鼠標右鍵，在彈出的快捷菜單（見圖2-27）中選擇Make Independent或Make Dependent命令，即可改變實體的類型。

ABAQUS/CAE還可以陣列形式復制部件實體，包含線性陣列和環形陣列兩種模式，分別介紹如下。

1．線性陣列模式

執行Instance→Linear Pattern（線性陣列）命令，或單擊工具區中的Linear Pattern圖標 ，在視圖區單擊鼠標左鍵選擇實體，單擊提示區的Done按鈕，彈出Linear Pattern對話框，如圖2-28（a）所示。該對話框包括如下幾個選項。

Direction 1（方向1）選項組：用于設置線性陣列的第一個方向，默認為X軸。

Direction 2（方向2）選項組：用于設置線性陣列的第二個方向，默認為Y軸。

Preview（預覽）復選框：用于預覽線性陣列的實體，默認為選擇預覽方式。

完成設置后，單擊OK按鈕，完成線性陣列的實體創建操作。

2．環形陣列模式

執行Instance→Radial Pattern（環形陣列）命令，或單擊工具區中的Radial Pattern圖標 ，在視圖區單擊鼠標左鍵選擇實體，單擊提示區的Done按鈕，彈出Radial Pattern對話框，如圖2-28（b）所示。其選項與線性陣列模式類似，不再贅述。

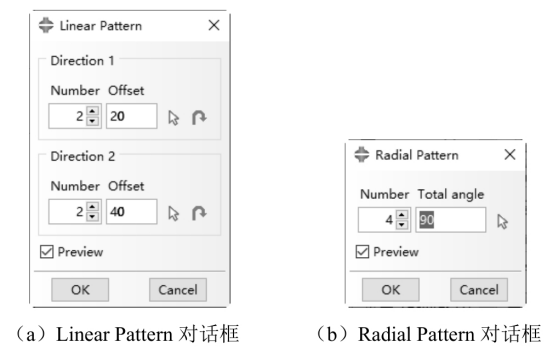

圖2-28 Linear Pattern和Radial Pattern對話框

（內容、圖片來源：《ABAQUS 2020有限元分析從入門到精通》，侵刪）
