在電磁仿真領域，CST軟件憑借其強大功能被廣泛應用。實際工程中，常需對不同角度進行批量仿真，如天線在不同輻射角度性能分析、復雜結構電磁散射特性隨角度變化研究等。本文將探討CST不同角度（非步進）的批量仿真處理方法。







1.理解批量仿真需求

1.1確定仿真目標

明確要通過不同角度批量仿真獲取什么結果。例如，若研究天線，可能是不同角度輻射方向圖、增益變化；若是分析電磁散射，目標可能是不同入射角度下散射截面大小。確定目標對后續參數設置、模型調整及結果分析至關重要。如設計一款新型基站天線，需了解其在水平及垂直方向不同角度信號輻射情況，以評估能否滿足覆蓋范圍及信號強度要求。



1.2定義角度范圍和步長

根據實際需求確定角度范圍。若關注天線水平360°性能，范圍就是0°到360°；若研究某特定方向，范圍可縮小。步長決定仿真精度與計算量，步長小精度高但計算時間長。如分析天線在0°到90°范圍內性能，若對精度要求高，步長設為1°；若初步探索，步長可設為5°或10°。







2.準備CST模型

2.1建立精確的初始模型

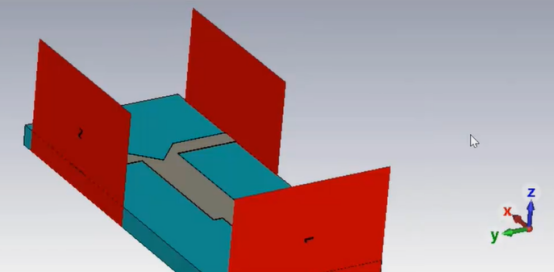

利用CST設計環境強大建模工具或導入外部CAD模型構建精確初始模型。建模時考慮材料特性、結構細節等因素對電磁性能影響。如設計微波濾波器，精確設置介質材料介電常數、損耗角正切等參數，準確構建金屬導體結構，確保模型與實際器件一致。



2.2參數化模型

為實現不同角度批量仿真，對模型關鍵參數（如角度相關旋轉、平移參數）進行參數化設置。在CST中通過定義變量完成，如定義“theta”變量表示旋轉角度。對天線模型，將其旋轉軸與坐標系關聯，通過改變“theta”值實現不同角度仿真，無需每次手動調整模型。



3.設置仿真參數

3.1選擇合適的求解器

CST提供多種求解器，如時域有限積分、頻域有限元等。根據仿真問題類型和模型特點選擇。高頻、寬帶問題，時域有限積分求解器可能更合適；低頻、窄帶問題，頻域有限元求解器效果更好。如分析天線在寬頻帶內不同角度輻射特性，優先選時域有限積分求解器。



3.2配置網格參數

合理網格劃分對仿真精度和計算效率影響大。根據模型復雜度和電磁特性設置網格參數，確保關鍵區域（如天線輻射部分、結構電磁敏感區域）網格足夠精細。CST有自動網格劃分功能，也可手動調整。如復雜天線陣列仿真，對每個天線單元附近網格細化，對遠離天線區域網格適當粗化，平衡精度和計算量。



3.3定義邊界條件和激勵源

根據實際物理場景設置邊界條件，如開放空間仿真設為吸收邊界條件，模擬無限大空間；有金屬屏蔽結構設為電壁或磁壁邊界條件。同時，正確定義激勵源，如天線仿真設為電壓源或電流源激勵，確定激勵源頻率、相位等參數。







4.實現批量仿真自動化

4.1使用CST腳本語言

CST有自己的腳本語言，可編寫腳本實現批量仿真自動化。通過腳本循環改變參數化模型角度變量值，調用仿真求解器進行不同角度仿真。以下是簡單示例代碼（偽代碼）：



TypeScript取消自動換行復制

for(theta=0;theta<=360;theta=theta+5){

set_variable("theta",theta);//設置角度變量值

run_simulation();//運行仿真

save_results(theta);//保存當前角度仿真結果

}



這段代碼實現從0°到360°，步長5°的循環仿真，并保存各角度結果。



4.2結合外部自動化工具

除CST腳本語言，還可結合Python等外部自動化工具。利用Python的CST接口庫（若有）或通過命令行調用CST軟件，編寫Python腳本控制CST進行批量仿真。Python強大數據處理和流程控制能力可更靈活實現復雜批量仿真任務，如對仿真結果進行實時分析篩選，根據結果調整后續仿真參數。



5.管理和分析仿真結果

5.1結果存儲與組織

批量仿真會產生大量結果數據，合理存儲和組織至關重要。可按角度或仿真批次建立文件夾存儲結果文件，為每個結果文件命名包含關鍵信息，如角度、仿真時間等。如將0°仿真結果文件命名為“result_0deg_20240101_1000am.cst”，方便查找和管理。



5.2結果可視化與分析

利用CST后處理功能或其他數據分析軟件（如MATLAB）對結果可視化分析。繪制不同角度輻射方向圖、散射截面曲線等，直觀展示電磁性能隨角度變化規律。通過分析結果，發現性能變化趨勢、異常點，為優化設計提供依據。如從天線輻射方向圖中看出在某些角度信號強度低，需調整天線結構或參數提高性能。



6.優化批量仿真流程

6.1并行計算加速

若計算機有多核處理器或計算集群，利用CST并行計算功能加速批量仿真。在CST中設置并行計算參數，將不同角度仿真任務分配到多個核心或節點同時計算，大幅縮短總仿真時間。如使用擁有8個計算節點的集群，原本需數小時的批量仿真任務可縮短至幾十分鐘。



6.2模型簡化與驗證

在保證仿真精度前提下簡化模型，減少計算量。對復雜模型去除對電磁性能影響小的細節結構。簡化后通過與精確模型對比驗證，確保簡化模型結果可靠。如分析大型金屬結構電磁散射，可將一些細小凸起、孔洞等結構簡化，只要對整體散射特性影響不大即可。



CST不同角度（非步進）的批量仿真需明確需求、精心準備模型、合理設置參數、實現自動化、有效管理結果并不斷優化流程。掌握這些方法，能高效完成復雜電磁仿真任務，為天線設計、電磁兼容分析、雷達目標特性研究等工程應用提供有力支持，助力相關領域技術創新與發展。
