在模塊列表中選擇Property，即進入屬性模塊，在此模塊中可以進行材料和截面特性的設置以及彈簧、阻尼器和實體表面殼的定義等。可以發現菜單欄有所變化，如圖2-10所示，同時工具區轉變成與設置材料和截面特性相對應的工具，如圖2-11所示。





圖2-10 屬性模塊的菜單欄





圖2-11 屬性模塊的工具區



2.4.1 材料屬性

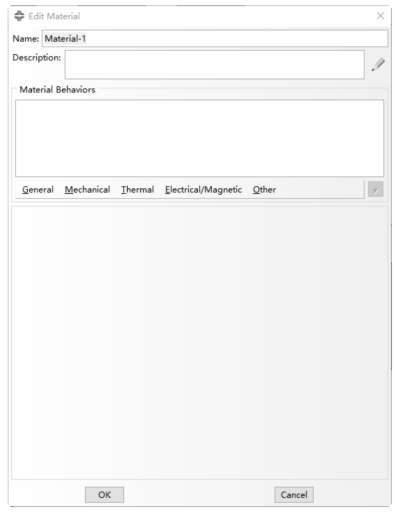

執行Material（材料）→Create命令，或單擊工具區中的CreateMaterial（創建材料）圖標 ，彈出Edit Material（編輯材料）對話框，如圖2-12所示。該對話框包括3個部分。





圖2-12 Edit Material對話框



l Name（名稱）：用于為材料命名。

l Description（描述）：出現在材料行為的上方，在該區域內設置相應的材料參數值。

l Material Behaviors（材料行為）：用于選擇材料類型。



2.4.2 截面特性

ABAQUS/CAE不能直接把材料屬性賦予模型，而是先創建包含材料屬性的截面特性，再將截面特性分配給模型的各區域。



1．創建截面特性

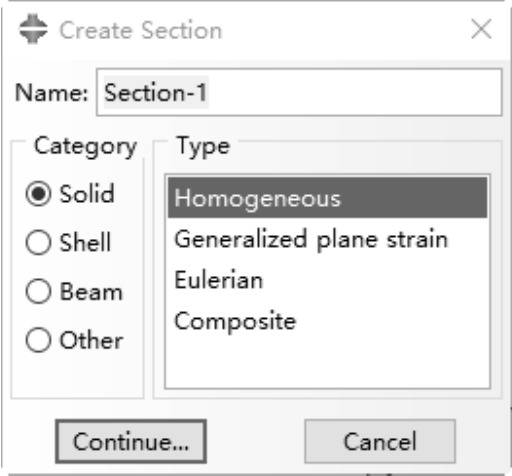

單擊工具區中的Create Section（創建截面）圖標 ，彈出如圖2-13所示的Create Section對話框。該對話框包括兩個部分。

l Name：定義截面的名稱。

l Category和Type（類型）：共同決定截面的類型。





圖2-13 Create Section對話框



2．分配截面特性

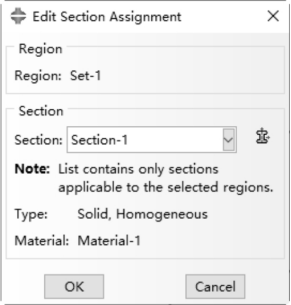

創建了截面特性后，就要將它分配給模型。首先，在環境欄的部件列表中選擇要賦予截面特性的部件，如圖2-14所示，然后單擊工具區中的Assign Section（指派截面）圖標 ，或執行Assign（指派）→Section命令，按提示在視圖區選擇要賦予此截面特性的部分，單擊提示區的Done（完成）按鈕，彈出Edit Section Assignment（編輯截面指派）對話框，如圖2-15所示。



2．分配截面特性

創建了截面特性后，就要將它分配給模型。首先，在環境欄的部件列表中選擇要賦予截面特性的部件，如圖2-14所示，然后單擊工具區中的Assign Section（指派截面）圖標 ，或執行Assign（指派）→Section命令，按提示在視圖區選擇要賦予此截面特性的部分，單擊提示區的Done（完成）按鈕，彈出Edit SectionAssignment（編輯截面指派）對話框，如圖2-15所示。





圖2-14 在環境欄的部件列表中選擇部件





圖2-15 Edit Section Assignment對話框



如果在準備分配截面特性時，發現需要單獨分配截面特性的部分沒有分離出來，可以在工具區中的分割工具欄中選用適當?shù)墓ぞ哌M(jìn)行部件的分割，如圖2-16所示。

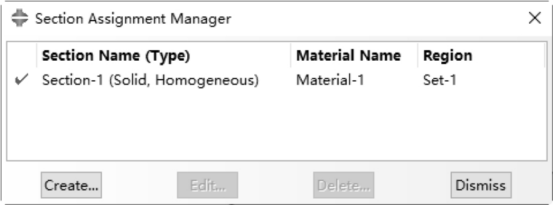

單擊工具區中的Section Assignment Manager（截面指派管理器）圖標 ，該管理器中顯示已分配的截面列表，如圖2-17所示。





圖2-16 工具區中的分割工具欄





圖2-17 Section Assignment Manager對話框



2.4.3 梁的界面特性

ABAQUS還可以在屬性模塊中定義梁的截面特性、截面方向和切向方向。

1．梁的截面特性

梁的截面特性的設置方法與其他截面類型有所差異，主要體現在以下方面。

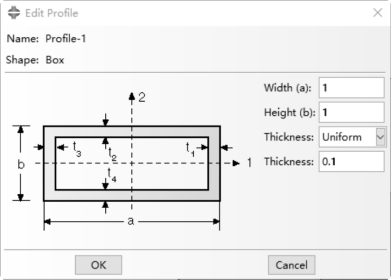

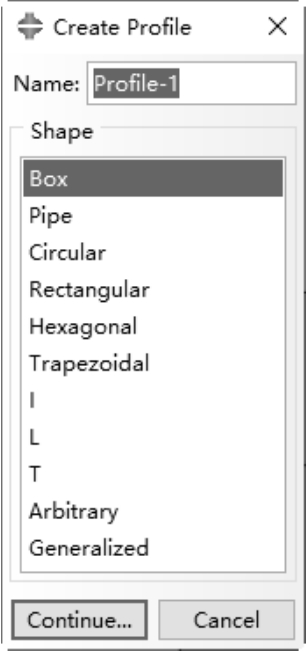

l 在創建梁的截面特性前，需要首先定義梁的橫截面的形狀和尺寸，單擊工具區中的CreateProfile（創建輪廓）圖標 ，彈出Create Profile對話框，如圖2-18所示。以Box為例，單擊Continue按鈕，進入Edit Profile（編輯輪廓）對話框，如圖2-19所示。

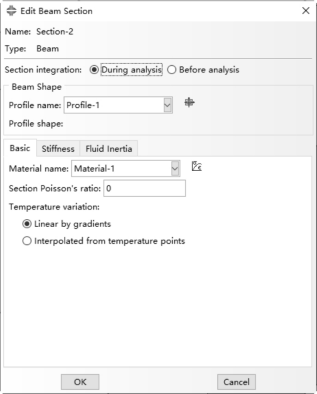

l 當選擇在分析前提供截面特性時，材料屬性在Edit BeamSection（編輯梁截面）對話框（見圖2-20）中定義，不需要通過創建材料工具創建材料。





圖2-18 Create Profile對話框





圖2-19 Edit Profile對話框





圖2-20 Edit Beam Section對話框



2．梁的截面方向和切向方向

在分析前，還需要定義梁的截面方向，方法如下。

執行Assign→Beam Section Orientation（梁截面方向）命令，或單擊工具區中的Assign Beam Orientation（指派梁方向）圖標 ，在視圖區選擇要定義截面方向的梁，單擊鼠標中鍵，在提示區中輸入梁截面的局部坐標的1方向（見圖2-21），按Enter鍵，再單擊提示區的Done按鈕，完成梁截面方向的設置。





圖2-21 輸入梁截面的局部坐標的1方向



當部件由線組成時，ABAQUS會為其指定默認的切向方向，但可以改變此默認的切向方向。



提示：在菜單欄上執行Assign→Element Tangent（單元切向）命令，或按住Assign Beam Orientation（指派梁方向）圖標 ，在展開的工具條中選擇Assign Beam/Truss Tangent（指派梁／桁架切向）圖標 ，在視圖區選擇要改變切向方向的梁，單擊提示區的Done按鈕，梁的切向方向即變?yōu)榉捶较?。此時，梁截面的局部坐標的2方向也變?yōu)榉捶较颉?/span>



2.4.4 特殊設置

1．慣量

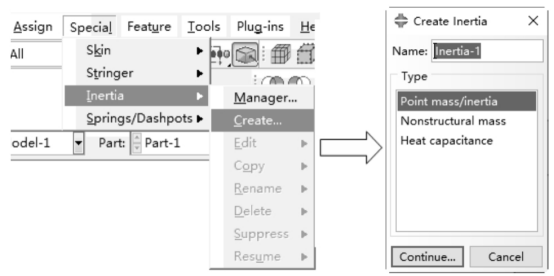

用戶可以定義各種慣量，執行Special（特殊設置）→Inertia（慣量）→Create命令，彈出Create Inertia（創建慣量）對話框（見圖2-22），在Name文本框中輸入名稱，在Type選項組中可以選擇Pointmass/inertia（點質量／慣性）、Nonstructural mass（非結構質量）和Heat capacitance（熱電容）選項，單擊Continue按鈕，在視圖區選擇對

象進行相應慣量的設置。





圖2-22 定義慣量



2．蒙皮

在屬性模塊中，用戶可以在實體模型的面或軸對稱模型的邊附上一層皮膚，適用于幾何部件和網格部件。



提示：蒙皮的材料可以不同于其下部件的材料。蒙皮的截面類型可以是均勻殼截面、膜、復合殼截面、表面和墊圈。執行Special→Skin（皮膚）→Create命令創建蒙皮。

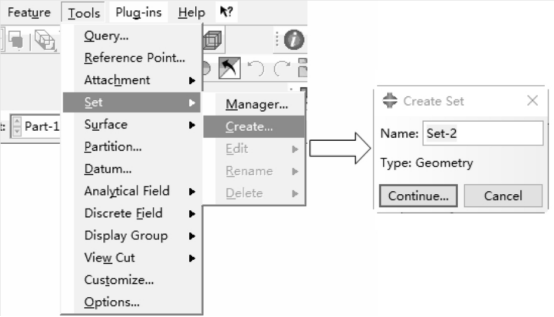

提示：一般情況下，用戶不方便直接從模型中選擇蒙皮，這時可以使用集合工具，方法為執行Tools→Set（集合）→Create命令，在彈出的Create Set（創建集合）對話框（見圖2-23）中，輸入名稱，單擊Continue按鈕，在視圖區中選擇蒙皮作為構成集合的元素，單擊提示區的Done按鈕，完成集合的定義。





圖2-23 Create Set對話框

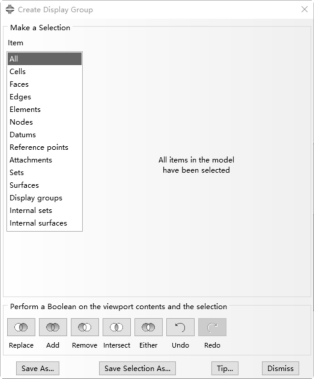

單 擊 Display Group （ 顯 示 組 ） 工 具 欄 中 的 Create DisplayGroup（創建顯示組）圖標 ，彈出Create Display Group對話框，在Item（項）選項組中選擇集，在其右側的區域內選擇包含蒙皮的集合，如圖2-24所示，單擊對話框下端的Intersect（交集）按鈕，視圖區即顯示定義的蒙皮。





圖2-24 Create Display Group對話框



對于實體和軸對稱部件，在網格模塊中對部件進行網格劃分時，ABAQUS會自動對位于表面的蒙皮劃分對應的網格，而不用單獨對蒙皮進行網格劃分。



3．彈簧／阻尼器

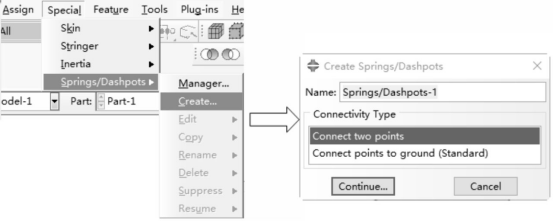

ABAQUS可以定義各種慣量，執行Special→Springs/Dashpots（彈簧／阻尼）→Create命令，彈出Create Springs/Dashpots對話框（見圖2-25），在Name文本框中輸入名稱，在Connectivity Type（連接類型）選項組中可以選擇Connect two points（連接兩點）和Connect points toground (Standard) （ 一 點 接 地 ） 選 項 ， 后 者 僅 適 用 于ABAQUS/Standard。





圖2-25 Create Springs/Dashpots對話框

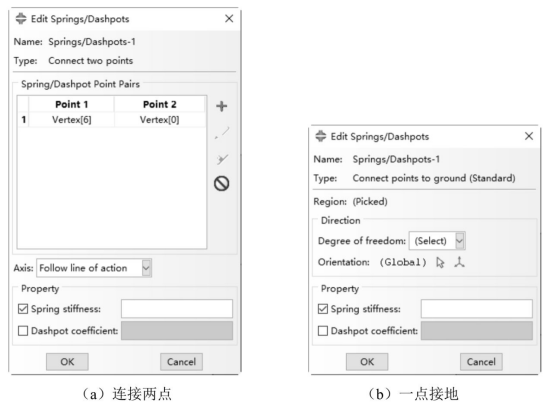

單擊Continue按鈕，在視圖區選擇對象進行相應的設置，單擊提示區的Done按鈕。用戶可以在彈出的Edit Springs/Dashpots對話框（見圖2-26）中，同時設置彈簧的剛度和阻尼器系數。





圖2-26 Edit Springs/Dashpots對話框



（內容、圖片來源：《ABAQUS 2020有限元分析從入門到精通》，侵刪）
