啟動ABAQUS，界面中出現ABAQUS的第一個模塊——部件模塊，部件模塊提供了強大的建模功能，支持兩種建模方式：在ABAQUS/CAE中直接建模和從其他軟件中導入模型。



2.3.1 創建部件

執行Part→Create（創建）命令，或者單擊工具區（見圖2-1）中的Create Part（創建部件）圖標 ，將會彈出Create Part對話框，如圖2-2所示。

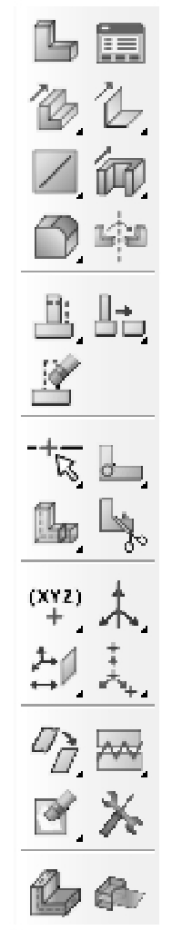

圖2-1 工具區

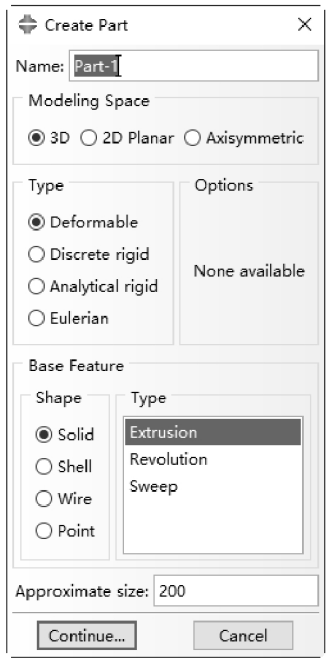

圖2-2 Create Part對話框



在彈出的Create Part對話框中，可以選擇調整的名稱和大約尺寸（其單位與模型的單位一致）選項，其默認值分別為“Part-n”（n表示創建的第n個部件）和200。其他選項均為單選按鈕。



設置完成圖2-2中的對話框選項之后，單擊Continue（繼續）按鈕，進入繪制平面草圖的界面，如圖2-3所示。使用界面左側工具區中的工具，可以做出點、線、面，作為構成部件的要素（此處不再詳細介紹，具體操作讀者可通過相關的例子掌握）。



部件創建完成后，單擊工具區中的部件管理器工具，彈出PartManager（部件管理器）對話框（見圖2-4），其中列出了模型中的所有 部 件 ， 包 括 Create 、 Copy （ 復 制 ） 、 Rename （ 重 命 名 ） 、Delete （ 刪 除 ） 、 Lock （ 鎖 定 ） 、 Unlock （ 解 鎖 ） 、 UpdateValidity （ 更 新 有 效 性 ） 、 Ignore Invalidity （ 忽 略 無 效 性 ） 和Dismiss（撤銷）按鈕。

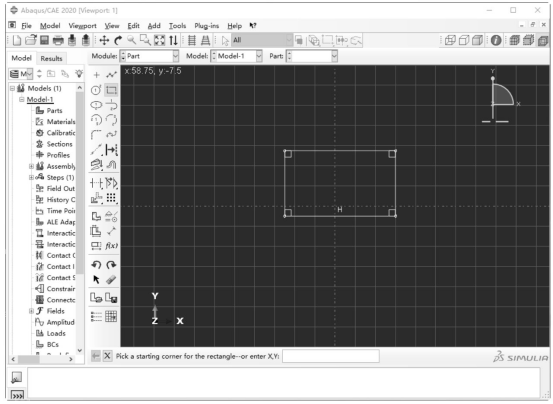

圖2-3 繪制平面草圖的界面

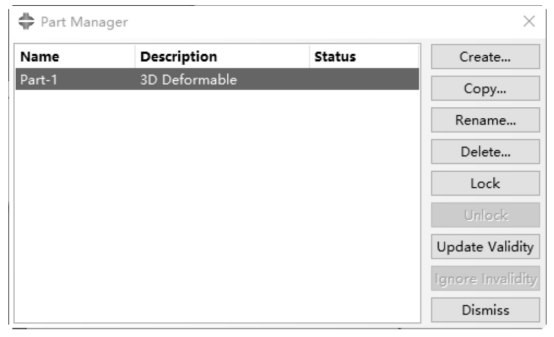

圖2-4 Part Manager對話框





2.3.2 部件的外導入

可以把建立好的模型導入ABAQUS中，導入分為以下兩種情況。

l 導入在其他CAD軟件中建立的模型。

l 導入ABAQUS建立后導出的模型。

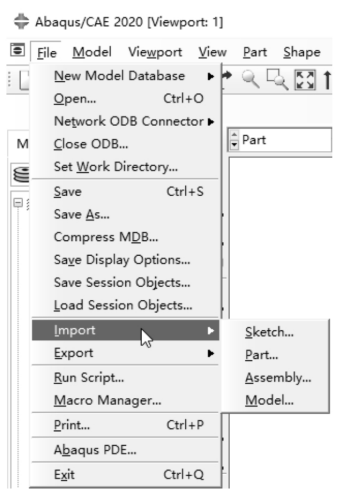

ABAQUS 2020提供了強大的接口，支持草圖、部件、裝配件和模型的導入，模型導入菜單如圖2-5所示。對于每種類型的導入，ABAQUS 2020都支持多種不同后綴名的文件，但導入的方法和步驟是類似的。另外，ABAQUS還支持草圖、部件、裝配和VRML（當前視窗的模型導出成VRML文件）等的導出，如圖2-6所示。





圖2-5 模型導入菜單

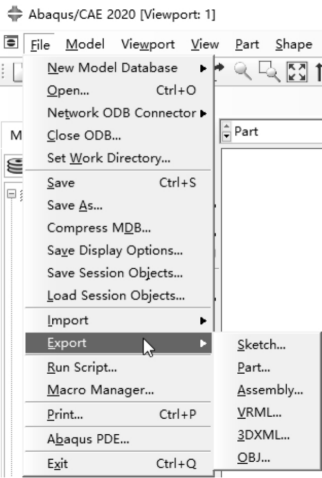

圖2-6 模型導出菜單



2.3.3 問題模型的修復與修改

1．修復

有些模型在之后的操作中可能會遇到問題，這時需要仔細閱讀警告提示的內容，然后單擊Cancel（取消）按鈕。



如果出現了警告，則需要對導入的模型進行修復。執行Tools（工具）→Geometry Edit（幾何編輯）命令，彈出Geometry Edit（幾何編輯）對話框，如圖2-7所示，在Category（類別）選項組中選擇需要修復的區域，有3個選項可以選擇，分別是Edge（邊）、Face（表面）和Part。





圖2-7 Geometry Edit對話框



提示：幾何修復結束后，可以查看模型，具體操作為：單擊工具欄中的Query Information（詢問信息）按鈕 詢問信息，彈出Query（詢問）對話框，如圖2-8所示。

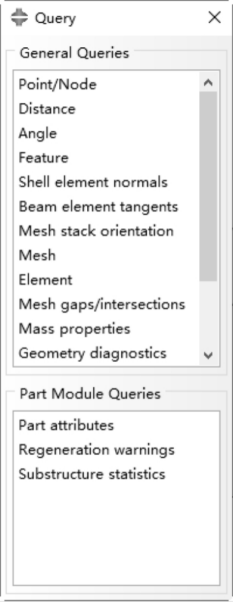

圖2-8 Query對話框



2．修改

在創建或?qū)胍粋€部件后，可以使用如圖2-9所示的工具對此部件做一定的修改，實現添加或者切除模型的一部分，以及倒角等功能。

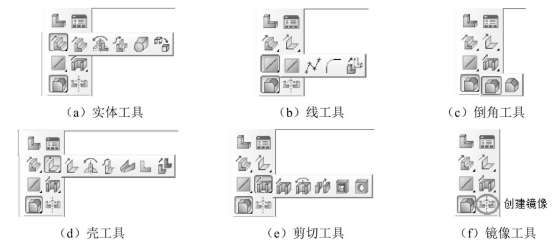

圖2-9 修改工具



（內容、圖片來源：《ABAQUS 2020有限元分析從入門到精通》，侵刪）
