劃分網格時，在什么情況下需要使用分割(partition)工具？

在Part 功能模塊和Mesh功能模塊中，都可以單擊菜單 Tools→Partition 使用分割工具常用的場合包括：

1）對于一些幾何形狀復雜的三維部件，可以首先使用分割工具將其分為幾個幾何形狀簡單的區域，再使用結構化或者掃掠網格劃分技術生成高質量的六面體或四邊形單元網格圖9-4是一個實例。

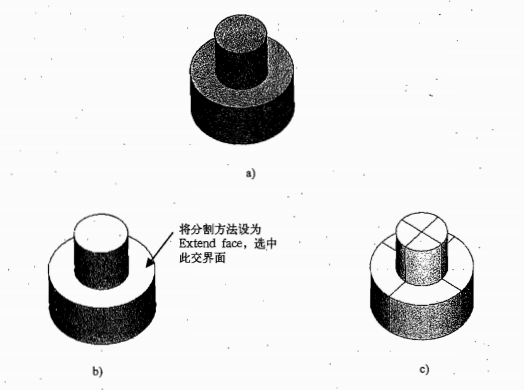

圖9-4對部件分割后，就可以使用掃掠網格劃分技術生成六面體單元網格

a) 分割前，無法使用掃掠網格劃分技術(顯示為橙色)。

b) 方法1：在交界面處將部件分割為上下2部分，就可以使用掃掠網格劃分技術，掃掠路徑為軸線方向

c）方法2：沿縱向分割為4部分，就可以使用掃掠網格劃分技術，掃掠路徑為圓

周方向，單元形狀應選擇“六面體為主(hex-dominated)”

提示：能夠使用掃掠網格劃分技術的前提條件是，可以將一個橫截面沿著某個路徑掃掠。圖9-4a中的部件上半部分和下半部分的橫截面是不同的，因此無法沿著軸向掃掠。經過圖9-4b的分割操作后，部件被分為上下兩個區域，就可以分別進行掃掠操作。因此分割操作的要訣為：在所有橫截面發生變化的位置都應該進行分割操作。

2)對于需要細化網格的部位，可以使用分割工具劃分出一個小區域，在這個區域上準確地設定網格種子。

3)如果希望控制部件內部的網格密度，可以在相應位置進行分割操作，從而得到一些新的邊，在這些新的邊上就可以布置網格種子。

4)如果一個部件的不同區域具有不同的材料特性，就需要在材料變化處進行分割，然后在Property功能模塊中為各個區域分別賦予不同的材料和截面屬性。

5)如果一條邊或一個面的不同部分上具有不同的載荷或邊界條件，就需要在載荷或邊界條件變化處進行分割，然后分別為其定義不同的載荷或邊界條件。

6)如果幾何部件實體的某個位置上沒有頂點，就無法在此處施加點載。這時可以首先在此處進行分割操作，使其出現一個頂點，再施加載荷。

（內容、圖片來源：《ABAQUS有限元分析常見問題解答》，侵刪）
