Mesh功能模塊提供了多種網格劃分工具，主要包括如下幾種。

1）網格種子(seeding)工具：用來設置網格種子的疏密(參見第9.4.2節“網格種子工具”)。

2）分割(partition)工具：用來將復雜模型分割成幾何形狀簡單的區域，以便于劃分網格。

3）虛擬拓?fù)?/span>(virtual topology)工具：用來修改模型中較小的面和邊，以便生成質量更好的網格(參見第9.5節“虛擬拓?fù)洹?。

4）網格編輯(editmesh)工具：用來對已經劃分好的網格進行小的調整(參見第9.4.4節“網格編輯工具”)。

充分利用這些工具不僅可以得到質量較高的網格，而且可以大大提高劃分網格的效率?！秾?shí)例詳解》第2.6節詳細介紹了劃分網格的基本方法，本節將進一步介紹使用各種劃分網格工具時需要注意的問題。

9.4.1 網格劃分技術

ABAQUS/CAE中提供了哪幾種網格劃分技術?它們之間有何異同？

ABAQUS/CAE6.6版本及其之前的版本提供了3種網格劃分技術：結構化網格劃分技術(siructured meshing)、掃掠網格劃分技術(swept meshing)和自由網格劃分技術(free meshing)，詳見《實例詳解》第2.6.4節“網格劃分技術”ABAQUS/CAE6.7版本又新增了一種網格劃分技術--自底向上網格劃分技術(bottom-upmeshing)。

進入 Mesh 功能模塊后，視圖窗口中會以不同的顏色顯示部件或部件實體，根據顏色提示可以判斷出哪些區域可以采用哪種網格劃分技術(見表9-5)。

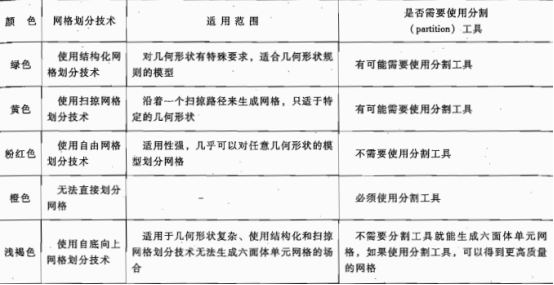

表9-5 部件或部件實體的顏色與網格劃分技術的關系

如果在 Assembly 功能模塊中創建的是非獨立部件實體，進人Mesh功能模塊后看到模型顯示為藍色(即當前顯示的是裝配件)，此時不能進行各種劃分網格操作，否則將會出現如圖9-3所示的錯誤信息。這時，必須首先在窗口頂部的環境欄中把Object 選項設為Part，即為部件劃分網格，才能進行網格劃分操作。

（內容、圖片來源：《ABAQUS有限元分析常見問題解答》，侵刪）
