2019年7月，一架美國客機由于與空中交通管制（ATC）失去聯系，無法在達拉斯機場降落。結果，該飛機不得不在空中滯留30分鐘，導致所有后續航班延誤。由于這種延誤，航空公司面臨巨大的損失。與ATC失去聯系幾分鐘是常見的。在美國，每個月都會報告5-6起此類事件。這通常發生在天線系統設計不佳的情況下。







我們?nèi)绾卧O(shè)計可靠的天線？

要回答這個問題，我們需要了解飛機如何與其他飛機以及空中交通管制（ATC）進行通信。這要?dú)w功于甚高頻（VHF）天線。這些天線安裝在飛機的機身 上，它們在飛機和 ATC 之間傳輸電磁信號。兩端的收發機系統處理并轉換這些信號為聲音。然而，有時天線無法捕捉到來自 ATC 的信號，導致通信中斷。這可能是由于天線的設計和放置不當，或者多個天線之間的信號干擾（稱為共站干擾）引起的。



為了消除這種不愉快事件的可能性，我們使用SIMULIA的電磁工具設計并模擬了VHF天線。我們進行了以下步驟。

l選擇合適的天線。

l優化天線尺寸以實現目標中心頻率。

l最佳天線布局以最小化交叉耦合。

l消除車載天線之間的共站干擾。



選擇合適的天線

VHF天線系統的操作頻率范圍是118到137兆赫茲，以127.5兆赫茲為中心頻率。

VHF天線有幾種不同的設計選項——

單極天線

偶極天線

環形天線

凹槽刀片天線

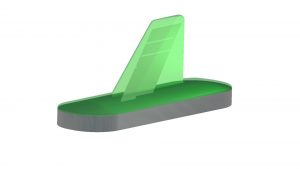

槽形葉片天線因其帶寬和空氣動力學性能而被選中。葉片可以直接安裝在機身上，這提供了接地以反射波，從而改善輻射。



在Antenna Magus中很容易找到一個刀片VHF天線，這是SIMULIA的天線設計和建模工具。為了使天線防風雨，設計并安裝了一個雷達罩，雷達罩是一種用于保護雷達設備的類似圓頂結構，由對無線電波透明的材料制成。





優化天線尺寸以實現目標中心頻率

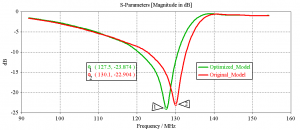

我們進行的時域電磁模擬使我們能夠確定該葉片天線的實際中心頻率——它高于130 MHz，而我們的目標中心頻率是127.5 MHz。

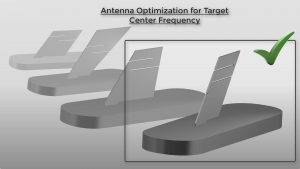

使用優化工具對天線的寬度和高度進行優化，以實現目標中心頻率。





因此，我們現在有一個保證在127.5兆赫茲共振的VHF天線。接下來的步驟是將天線安裝在飛機上。



最佳天線布局以最小化交叉耦合

VHF天線被放置在飛機的三個不同位置——前部、后部和機身底部。這樣做是為了確保無論飛機相對于空中交通管制（ATC）如何 orient，通信不會中斷。







但是，由于所有天線需要在相同的頻率下工作，有時其中一個天線可能會吸收來自另一個相同天線發射的大部分功率，這通常被稱為交叉耦合。這會降低通信系統的性能。



盡管不可避免，但在理想位置的天線中的交叉耦合可以極大地減少！因此，進行了天線布局研究，以找出每個天線的最佳位置，使它們之間的交叉耦合最小化。

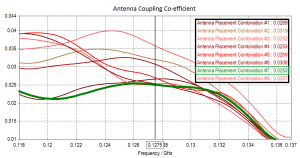

識別出了8種不同的放置組合。每個組合都基于耦合系數進行評分。選擇了整體交叉耦合最低的天線位置組合。我們還發現輻射模式是均勻的，并且沒有零點，這意味著在所有方向上接收效果都很好。

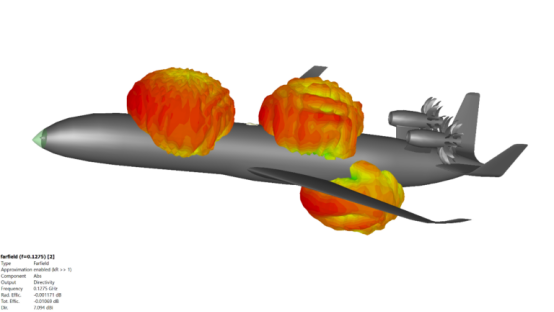

3個VHF天線的輻射圖案



消除車載天線之間的共站干擾

每個天線都在指定的頻率范圍內工作以避免信號干擾。但在其頻率范圍之外，天線會輻射由收發系統產生的噪聲。



當幾個天線系統彼此靠近時，這種低幅度噪聲足夠大，會被附近的天線檢測到。這種現象稱為共站干擾。給定的天線可以是干擾的受害者，干擾的來源，或者兩者兼有。



此外，這種噪聲在天線工作頻率的整數倍上顯著增加。例如，一個工作在1吉赫茲（GHz）的天線會在2 GHz、3 GHz、4 GHz等頻率上產生高強度噪聲。這種噪聲被稱為諧波噪聲。由于VHF系統工作在相對較低的頻率，附近工作的通常在幾GHz的天線產生的諧波噪聲無法對其造成傷害。但是VHF系統本身會產生諧波噪聲，干擾工作在1.575GHz的GPS天線。我們進行的用于研究干擾的模擬也證實了這一點。

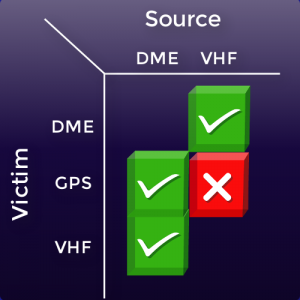

如上圖所示，紅色框表示VHF是干擾源，而GPS是受害者。下一步是消除干擾，同時考慮到設計約束，這使我們無法進一步更改這些天線的設計或布局。那么，我們?nèi)绾蜗犯蓴_呢？答案是查看Filter Designer 3D，這是SIMULIA用于帶通和雙工濾波器設計的綜合工具，支持交叉耦合和高級拓?fù)浣Y(jié)構。







濾波器是一種特殊設備，它允許天線在特定頻率范圍內輻射，同時阻止所有不需要的輻射，包括諧波噪聲。



我們能夠迅速合成一個窄通帶濾波器用于VHF天線系統。濾波器響應與VHF天線模擬數據相結合，并重新計算了干擾結果。

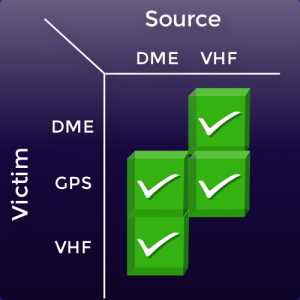

如上面的違規矩陣圖所示，VHF和GPS天線系統之間的干擾已被完全消除。



因此，我們確保了飛機上有一個堅固的天線設計和布局，這有助于實現以下幾點：我們的天線設計旨在盡量減少VHF天線之間的交叉耦合，并消除VHF和GPS天線系統之間的共站干擾。



這確保了飛機之間、飛機與空中交通管制之間可靠的、強大的通信。預計到2025年，航空通信系統設備市場將產生150億美元的收入，而2016年的收入為70億美元。SIMULIA 的產品確保飛機的通信系統安全可靠。
