在土木工程問題中，如何平衡初始地應力？

在模擬基坑開挖、隧道開挖、鐵路設計中的工后沉降、樁土復合地基、擋土墻等土木工程問題中，都需要平衡初始地應力。定義初始地應力時需要滿足下面兩個條件。1)平衡條件：由應力場形成的等效節點載荷要和外載荷相平衡，如果平衡條件得不到滿足將不能得到一個位移為0的初始狀態，此時所對應的應力場也不再是所施加的初始應力場。2)屈服條件：若通過直接定義高斯點上的應力狀態的方式施加初始應力場，常常會出現某些高斯點的應力位于屈服面之外的情況。超出屈服面的應力雖然會在以后的計算步中通過應力轉移調整過來，但這畢竟是不合理的。當大面積的高斯點上的應力超出屈服面之后應力轉移要通過大量的迭代才能完成，而且有可能出現解不收斂的情況。



基于以上兩個條件，平衡初始地應力的一種常用方法是：首先將重力載荷施加于土體并施加符合工程實際情況的邊界條件，計算得到在重力載荷下的應力場，再將得到的應力場定義為初始應力場，和重力載荷一起施加于原始有限元模型，就可以得到既滿足平衡條件又不違背屈服準則的初始應力場，可以保證各節點的初始位移近似為C。



實例

隨書光盤中提供了一個使用上述方法進行地應力平衡的實例，各個文件保存在路徑geostatic下，其建模步驟簡介如下：

1）在ABAQUS/CAE中建立完整的模型(文件名為NoInitialCondition.cae)，定義部件、截面屬性、裝配件、網格、邊界條件等。單元類型使用默認的線性減縮積分單元(例如CAX4R、C3D8R)，它只有一個積分點，在后面輸出應力結果時比較簡便。

注意，如果涉及接觸問題，先不要在模型中定義接觸，而應該先用臨時的邊界條件把各個部件實體的所有自由度都固定住，否則可能出現不收斂的問題。建模的一個重要原則是不要讓 ABAQUS在一個分析步中同時解決多種復雜問題，而應該把它們分散在多個分析步中，以減小收斂的難度。

2）在Step功能模塊中創建分析步，將類型設為Geostatic。

3）在oad 功能模塊中，為整個土體定義重力載荷(類型為Gravity)。如果重力的方向和坐標軸的正向是相反的，則應輸入負值。



注意，如果模型的長度單位是m，則重力載荷的大小是9.8(單位為m/s)，密度的單位是 kg/m’;如果長度單位是.mm，則重力載荷的大小是9800(單位為mm/s)，密度的單位必須使用t/mm’(例如1.15e-9t/mm)，詳見本書第1.1.2節“選取各個量的單位”。另外，除了重力載荷之外，在Geostatic.分析步中不要施加其他載荷。



4）在Job功能模塊中創建名為Job-NoInitialCondition的分析作業，提交分析。

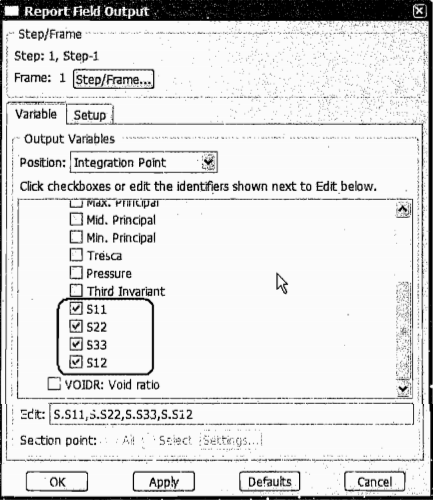

5）將分析得到的應力場保存為一個文本文件。具體方法為：打開分析得到的0DB文件 Job-NoInitialCondition.odb，選擇菜單 Report-Field 0utput，在如圖8-15 所示的對話框中選中積分點上的各個應力分量(對于二維問題，應力分量為S11、S22、S33和S12;對于三維問題，還應選中S13和S23)。





圖8-15 輸出場變量S11、S22、S33和S12

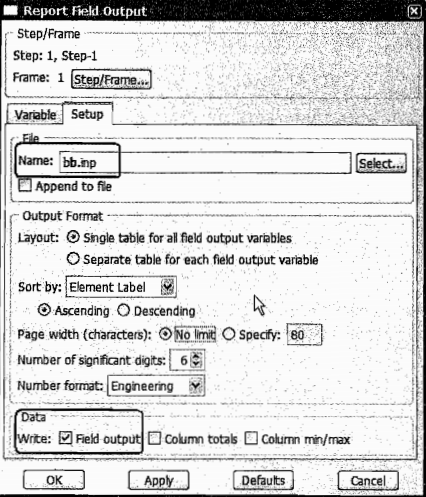

單擊此對話框中的Setup標簽頁，在Name文本框中輸入要保存的文件名bb.inp，取消對Appendtofile的選擇(即創建一個新的文件)，在Write后面只選中FieldOutput(如圖 8-16所示)。





圖8-16設置輸出場變量



注意，此處輸出的是當前增量步結束時的應力結果，因此上述對話框頂部的Step必須是Geostatic分析步，F(xiàn)rame必須是1。如果Frame是0，會看到輸出的應力都是0。6)按照ABAOUS所要求的初始應力場文件格式，修改上述文本文件bb.inp中的內容。具體方法為：

用Excel 打開上述文本文件bb.inp，在“文本文件導人向?qū)А钡牟襟E1中選擇“分隔符號”，在步驟2中選擇“Tab”鍵和“空格”鍵，這樣bb.inp中的各列數據就成為Excel表格中的各個列。



刪除表格中開始幾行的模型信息，再刪除積分點編號所在的第3列數據(都為數字1)只保留單元編號列和各個應力分量列，并各個應力分量的科學計數法格式改為顯示小數點后5位數字。例如下面是Excel表格的前3行數據：







提示：Exce!中默認的科學計數法格式是只顯示小數點后的2位數字，這樣在后面的文轉換中會丟失數值精度，影響初始地應力平衡的效果。



接下來需要在單元編號前面的列中，寫人各個單元所在的部件實體(partinstance)的名稱和一個小數點符號，這樣做的原因詳見【常見問題5-3】。本實例的模型中只包含一個部件實體，其名稱為Soil-1，則Excel數據變?yōu)橄旅娴男问?以前3行為例)：







提示：此處需要添加的是部件實體(panistance)名稱，而不是部件名稱。

提示：如果模型中包含多個部件實體，則在b，inp中會看到這些部件實體各自有，套從1開始的單元編號。在進行上面的操作時，應該為每個單元編號加上它所對應的部件實體名稱。



下面將上述數據輸出為以逗號分割的文本文件bb.csv，具體方法是：在Excel中單擊菜單“文件”→“另存為”，將文件類型設置為“CSV(逗號分隔)”，對于出現的提示信息單擊“是”即可。

用文字編輯軟件(例如Editplus、UltraEdit或 Windows記事本)打開 bb.csv，可以看到以下數據(以前3行為例)：

Soil-1.,1,-9.39167E-05,-2.81750E-04，-9.39167E-05,5.60533E-18

Soil-1.,2,-9.39167E-05，-2.81750E-04，-9.39167E-05，4.20399E-18

Soil-1.,3,-9.39167E-05,-2.81750E-04，-9.39167E-05，-1.40133E-18



第一列中，部件實體名稱Soil-1和單元編號之間的逗號應該去掉，只保留二者之間的小數點符號。用文字編輯軟件的替換功能可以完成這一操作，最終得到的文件內容如下所示(以前3行為例)：

Soil-1.1,-9.39167E-05，-2.81750E-04，-9.39167E-05,5.60533E-18

Soil-1.2，-9.39167E-05，-2.81750E-04，-9.39167E-05，4.20399E-18

Soil-1.3，-9.39167E-05,-2.81750E-04，-9.39167E-C5，-1.40133E-18

為方便讀者查看，將這個完成后的初始應力場文件另存為文件bb.dal，保存在隨書光盤的geostatic路徑下。



7）為模型中定義初始應力場。在ABAQUS/CAE中無法直接定義初始應力，只能手工添加關鍵詞，具體方法為：

將原來的 CAE模型另存為 WithInitialCondition.cae，選擇菜單Model→Edit keywords，在*STEP 語句之前添加以下語句：

*initial corditions, lype = stress, input = bb. Dat



8）在Job功能模塊中將分析作業名稱改為Job-WithIniialGondition，重新提交分析。注意，初始應力場文件bb.dat應該和INP文件 Job-WithInitialCordition.inp 位于同一個路徑下否則將會出現下列錯誤信息：



The following file(s)could not be located: bb. dat(無法找到文件 bb. dat)



9）查看地應力平衡的結果。打開分析結果文件Job-WithInitialCondition.odb，可以看到在初始狀態下(0時刻)，模型就具有了一個初始應力場，這個應力場與上一個結果文件Job-NoInitialCondition.odb中分析步結束時刻的應力場完全相同。



在 Job-WithInitialCondition.odb的分析步結束時刻，各個節點的應力與初始狀態相同位移的數量級為e-18(相當于0)。這樣就實現了初始地應力平衡的目的:在Geostatic分析

步的結束時刻，土體具備了重力載荷作用下的應力場，而節點位移為0。從這個簡單的例子中可以看到初始地應力平衡的重要性，如果沒有使用*INITIATCONDITIONS進行地應力平衡，只是施加重力，那就是Job-NoInitialCondition.odb中的結-土體同樣具備了重力載荷作用下的應力場，但節點位移遠遠大于0(數量級為e-3)。



10）上面已經完成了初始地應力平衡，接下來可以在WithInitialCondition.cae 的Geostatic 分析步后面添加其他分析步(例如普通的靜力分析步Staic，General)，定義接觸和實際的載荷，并去掉前面第1步中的臨時邊界條件。



注意，應該先只施加很小的載荷，使接觸關系平穩地建立起來，再在下一個分析步中施

加實際的載荷。如果為土體定義了塑性參數(例如DruckerPrager材料準則)，而分析不收斂，應先去掉塑性參數，看模型是否能夠收斂，以便確定是塑性參數的問題還是接觸等其他方面的問題。
