在 Load 功能模塊中單擊菜單 Predefined Field→Create，可以定義速度場、角速度場、溫度場等多種類型的預定義場(predefinedfield)，其相應的關鍵詞是*INITIALCONDITIONS。

有些類型的預定義場(例如初始應力場)無法在ABAQUS/CAE中直接定義，只能手工添加關鍵詞*INITIAL CONDITIONS。

速度和角速度預定義場

在邊界條件和預定義場中都可以定義速度和角速度，二者有何區別？

在 Load 功能模塊中，單擊(Create BoundaryCondition)按鈕，可以創建速度和角速度邊界條件(如圖8-13所示)，單擊(Create Predefined Field)按鈕，可以創建速度和角速度預定義場(如圖8-14所示)。

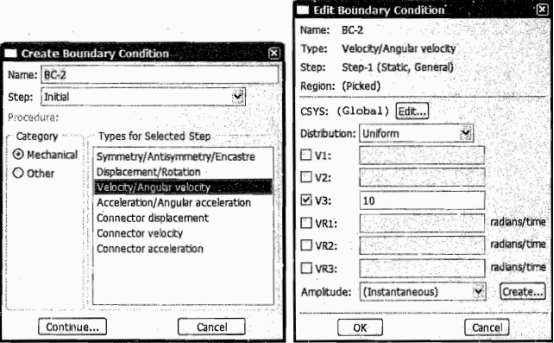

圖8-13創建速度和角速度邊界條件

這兩種方法的區別在于:1)角速度邊界條件所定義的是節點(或參考點)以自身為中心旋轉的角速度。對于實體單元，節點上沒有轉動自由度，就不能直接定義角速度邊界條件，而應該使用【常見問題8-7】中介紹的方法加以定義。

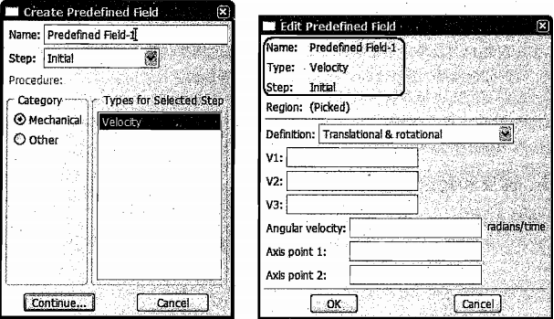

圖8-14創建速度和角速度預定義場

角速度預定義場定義的是節點(或參考點)一個旋轉軸旋轉的角速度，此旋轉軸是通過圖8-14中的 Axis point1和 Axis point2定義的。在實體單元的節點上也可以定義角速度預定義場。

2）速度和角速度邊界條件可以使用局部坐標系，而速度預定義場只能基于全局坐標系，角速度預定義場需要指定旋轉軸。

3）速度和角速度邊界條件可以在初始分析步中定義(大小只能為0)，也可以在任意的后續分析步中定義，可以使用幅值曲線。

速度和角速度預定義場只能在初始(initial)分析步中定義，給出的是模型的初始運動狀態(大小可以不為0)，不能使用幅值曲線。

實體 A 以 10mm/s 的初始速度與靜止的實體 B碰撞，使用 ABAQUS/Explicit 來模擬碰撞過程。在預定義場中定義了實體的速度為10mm/s，并在初始(initial)分析步中為實體A創建了速度邊界條件，在后續分析步中不改變此速度邊界條件的值(狀態為propagated)。為什么在分析結果中，實體A始終是靜止不動的？

錯誤原因

在初始(initial)分析步中創建速度邊界條件時，ABAQUS/CAE不要求給出速度大小其含義是:在初始狀態的速度為0(初始分析步中各種邊界條件的大小都是0)。這時，在預定義場中設定的初始速度不再起作用。

在后續分析步中速度邊界條件的狀態為propagated，其含義是:在后續分析步中始終保持初始(initial)分析步中的速度不變。因此在分析結果中，實體A始終是靜止不動的。

解決方法

去掉速度邊界條件，只保留速度預定義場即可。在初始狀態下，實體A會以預定義場中所定義的10mm/s的速度運動；在后續分析步中，實體A的速度由ABAQUS/Explicit根據

實際碰撞情況計算得到。

對于【常見問題8-18】中的碰撞問題，使用如下方法來定義速度:在后續分析步中為實體 A 的所有節點定義10mm/s 的速度邊界條件，沒有指定速度預定義場。為什么在分析結果中，實體 A在碰撞時沒有發生任何變形(實體A的材料屬性與實體B相同，并沒有將實體 A定義為剛體)?

錯誤原因

在實體A的所有節點上定義了相同的速度邊界條件，則實體A上所有節點在任意時刻的位移也是相同的，相當于實體A變成了一個剛體，不可能再自由變形。

可以根據問題的實際情況選擇正確的建模方法：

1）如果希望在發生接觸碰撞時，實體A仍然保持原來的速度，相當于有一個外力始終在推著它勻速地運動，則應該只把速度邊界條件定義在外力的作用面上(例如遠離碰撞區域的某個端面)，而不是實體A的所有節點上。

2）如果希望模擬的是實體A以一定的初始速度撞向?qū)嶓wB，一旦發生接觸，碰撞體的速度就由ABAQUS計算決定(沒有外力讓它保持原來的速度)，就不應該使用速度邊界條件，而是定義速度預定義場，詳見【常見問題8-18】中的解答。
