1.引言

高速鐵路的發展帶來了非常明顯的經濟效益和社會效益，高速鐵路以其平穩、安全、舒適等特點為改善人們的生活做出了巨大貢獻。我國高速鐵路運營里程逐年增加，從2013年的1.1萬公里增加到了2020年的3.8萬公里。隨著高速動車組運營里程的增大，車輪踏面損傷層出不窮，其中典型的主要包括：車輪多邊形、扁疤、輪徑差、踏面凹型磨耗等，這些車輪損傷直接影響著高速動車組運營性能和旅客乘坐舒適度，同時容易造成結構件疲勞損傷。

對于輪軌踏面損傷的研究一直是軌道車輛領域的研究熱點，大多數學者對于輪軌踏面損傷機理和對于轉向架部件疲勞損傷兩個方面。其中，通過建立三維車輛-軌道耦合動力學模型仿真分析了車輪多邊形磨耗的形成機理，WUXingwen等[4]通過建立考慮詳細的軌下模型，利用Achard磨耗模型分析了高速動車組高階車輪多邊形的形成機理。對于多邊形問題的研究進行了詳細的闡述。建立了車輪扁疤損傷模型，分別分析了速度、扁疤長度等參數對于輪軌沖擊的影響。建立高速動車組剛性模型，分析了其對安全性的影響和相關限值。建立三維扁疤模型，進一步提高了仿真精度，并與二維扁疤模型對比分析。

建立了剛?cè)狁詈蟿恿W(xué)模型分析扁疤引起的動態響應。分析了不同的輪徑差型式對于剛性車輛動力學模型的響應分析。研究了輪經差對于安全性的影響。通過建立高速動車組動力學模型，分別分析了轉向架安裝偏角和輪經差對于車輪磨耗的影響。分析了我國高速列車不同的輪軌型面匹配下的車輛動力學性能的影響，分析了系統參數對于車輪踏面凹型磨耗的影響。以上學者對于四種損傷型式下的作用機理作了詳細的研究，但對于與乘客密切相關的舒適度和平穩性研究較少，建立基于因子分析與AHP的舒適度評價模型并通過實例驗證，介紹了高速列車平穩性與乘坐舒適度測試及評價方法，但對于輪軌損傷狀態下的舒適度和平穩性沒有進行相關分析。

本文通過建立考慮車體彈性的高速動車組剛?cè)狁詈蟿恿W(xué)模型，在此基礎上，分別分析了四種典型的車輪型面損傷對于平穩性和舒適度的影響，對比分析剛性模型和剛?cè)狁詈夏Ｐ偷膮^(qū)別。

2.剛?cè)狁詈宪囕v模型建立

建立CRH3型高速列車剛?cè)狁詈夏Ｐ停摿熊囀褂肧1002CN踏面，圖1為車輛系統動力學模型，選取1個車體，2個構架、4個輪對（前2個輪對考慮輪對彈性）與8個轉臂以及一系懸掛和二系懸掛系統組成車輛剛?cè)狁詈舷到y(tǒng)。車體、構架、輪對考慮了縱向、橫向、垂向、側滾、點頭、搖頭六個自由度。輪對的垂向和側滾運動耦合在一起；轉臂只考慮點頭自由度；以車輛前進方向為x軸，y軸為平行于軌道方向，z軸為垂直于軌道向下建立坐標系。其中將車體考慮為柔性體，建立車輛剛?cè)狁詈舷到y(tǒng)動力學模型。剛?cè)狁詈夏Ｐ腿鐖D1所示，模型中相關參數如表1所示?？紤]輪軌非線性的接觸關系和車輛懸掛系統，車輛系統的動力學方程表示為

式（1）中，分別為系統的質量矩陣、阻尼矩陣和剛度矩陣；x為坐標矢量；為非線性力元，包括有非線性的懸掛力和輪軌力，t為時間為軌道輸入的分布矩陣；為軌道不平順。對于輪軌法向力采用Hertz接觸算法，切向力采用典型的Fastsim快速算法。

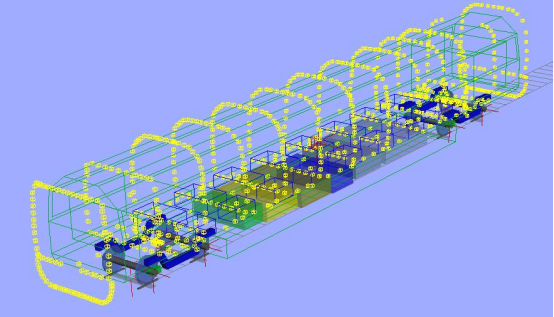

圖 1 動車組剛?cè)狁詈蟿恿W(xué)模型建立

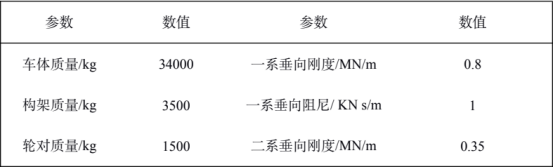

表 1 車輛部分參數

3. 平穩性和舒適度評價

在車輛運行品質中，加速度的幅值、頻率以及持續時間是一些需要考慮的參數，我國主要采用《GB 5599-85 鐵道車輛動力學性能評定和試驗鑒定規范》，而對于高速動車組動力學性能主要參照《高速動車組整車試驗規范》，測點分布如圖 3 所示，主要是在地板面上，平穩性前后兩個測點在轉向架上方偏離中心線 1m，而舒適度測點主要分布在車體中心線前中后三個測點。通常平穩性計算時計算橫向平穩性和垂向平穩性，舒適度只計算前中后三個測點的值。

平穩性指數 W 主要由 Sperling 經驗公式計算。其極限值為 W≤2.75：

其中，W 為平穩性指數，A和f為振動加速度和振動頻率， 為頻率修正系數，修正系數參照標準 GB5599-85 見表 2。

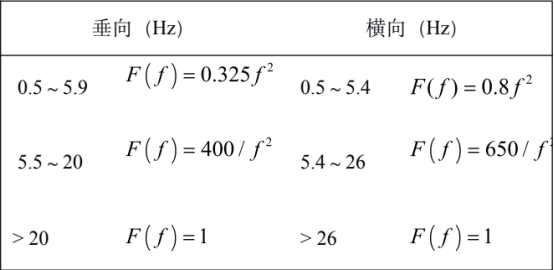

表 2 平穩性修正系數

舒適性指標是反映旅客疲勞程度的一個指標：

其中：N_F，N_M和N_R分別為車體前端，中部和后部和旅客舒適度，N為整車舒適度。

其中 是加速度均方根值，W_b和W_d根據權重曲線的取值。為了進一步分析考慮彈性模型和剛性模型對于平穩性和舒適度的影響，采用 WG90軌道譜，直線工況下速度為 200 km/h~400 km/h 時下的平穩性和舒適度指標，如圖 2 所示?？梢钥闯觯紤]輪對彈性后，平穩性指標和舒適度指標都有不同程度的增大，當速度達到 400 km/h 時，彈性模型橫向平穩性指標為 1.863，較剛性模型增大 3.4%，彈性模型垂向平穩性值為 1.54，增大 18.64%。考慮車體彈性時，舒適度指標和剛性模型相差較大，當速度為 400 km/h 時，分別為 0.333 和 0.597，考慮車體彈性模型增大79.3%。

（a）平穩性指標 （b）舒適度

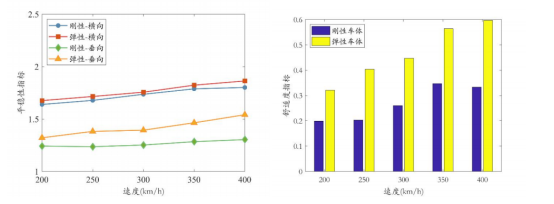

圖 2 剛性模型和剛?cè)狁詈夏Ｐ推椒€(wěn)性和舒適度對比

4. 不同輪軌損傷狀態下的舒適度分析

服役狀態下，高速動車組車輪損傷型式主要包括：車輪多邊形，扁疤，車輪的輪徑差，輪軌磨耗，為了分析各種輪軌損傷狀態下的平穩性和旅客舒適度的影響，通過建立的剛?cè)狁詈蟿恿W(xué)模型，分析了各種損傷狀態下的平穩性和舒適度指標。

4.1 多邊形磨耗作用下的平穩性和舒適度分析

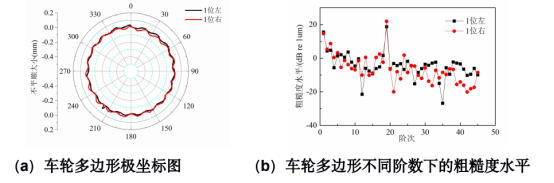

車輪多邊形磨耗在我國高速動車組運營中一種常見的車輪磨耗，目前高速動車組是以高階多邊形為主，圖 3 給出了實測的 19 階車輪多邊形磨耗。

圖 3 實測車輪多邊形

將車輪多邊形進行徑向延拓，轉化為輪軌界面的不平順輸入輪軌系統。建立了車輪多邊形激擾的數學模型，當車輪半徑為 的列車以速度 運行時，則第 階多邊形可以表示為：

式中： 是多邊形幅值； 是初始相位。多邊形磨耗引起的車輛振動頻率為：

式中： 是階數； 是車速； 是車輪滾動圓半徑。

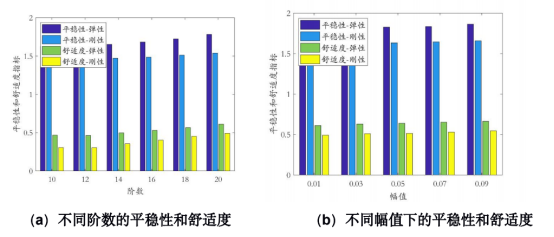

采用以上多邊形模型，速度為 300 km/h，不同階數和幅值下的平穩性和舒適度值

如圖 4 所示。首先分析不同階數下的平穩性和舒適度的值，此時多邊形幅值設為0.01mm，可以看出，隨著階數的增大，平穩性和舒適度的值不斷增大，考慮車體彈性時，平穩性從 1.786 增大到 1.866，舒適度指標從 0.612 增大到 0.662，隨著幅值從0.01mm 增大到 0.09mm，此時階數為 20 階，彈性車體平穩性和舒適度也不斷增大，但增大幅值較小。

圖 4 實測車輪多邊形

4.2 車輪扁疤作用下的平穩性和舒適度分析

車輪扁疤取決于扁疤長度和車輛速度，有效的擦傷形狀對于產生的沖擊載荷峰值影響較大。在實際運營中，理想新擦傷并非經常出現，一旦出現，經過一段時間運行后，車輪踏面擦傷棱角受沖擊荷載作用很快被磨圓，俗稱舊扁疤。用 lyon 扁疤沖擊激擾模型表示，扁疤不平順公式為:

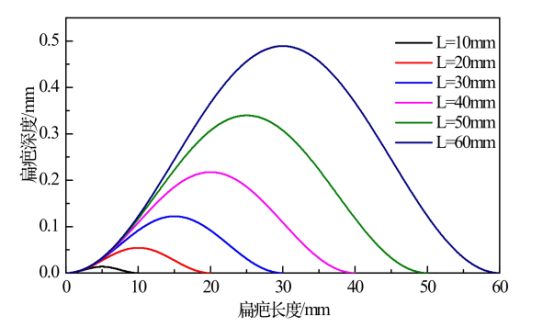

將扁疤深度與扁疤長度的關系折算為扁疤深度與旋轉角度之間的關系，用車輪半徑減去扁疤深度得到舊扁疤的車輪周向半徑。采用以上模型可以計算出不同深度和長度下的扁疤如圖5所示。

為了進一步分析不同扁疤長度下的平穩性和舒適度值，采用彈性車體模型計算，如圖 6 所示，可以看出，隨著速度增大，平穩性和舒適度指標有所增大，但是隨著扁疤長度的增大，其幅值變化不大，對于整車平穩性影響較小，這主要是因為懸掛裝置起到很好得隔振作用，對平穩性和舒適度影響較小。

圖 5 不同長度和深度下的扁疤

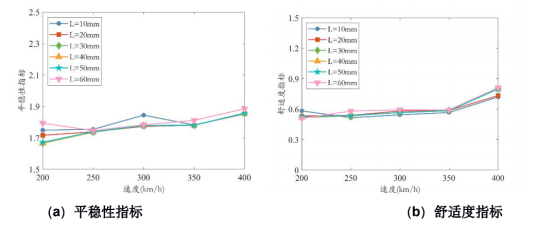

圖 6 不同扁疤長度下的平穩性和舒適度指標

4.3 輪徑差作用下的平穩性和舒適度分析

輪徑差是軌道車輛運行中典型的一種踏面損傷，由于線路和車輛自身的原因，同一個轉向架四個車輪都存在一定的輪徑差?？紤]同向輪徑差和反向輪徑差，以及一位輪對和二位輪對的交叉共四種工況，如圖 9 所示，圖 7(a) 中轉向架前輪對有輪徑差；圖7(b) 中轉向架后輪對有輪徑差；圖 7(c)中轉向架前后輪對都有輪徑差且同向；圖 7(d)中轉向架前后輪對都有輪徑差且反向。分析以上四種工況下及不同輪經差幅值對于高速列車平穩性和舒適度的影響。

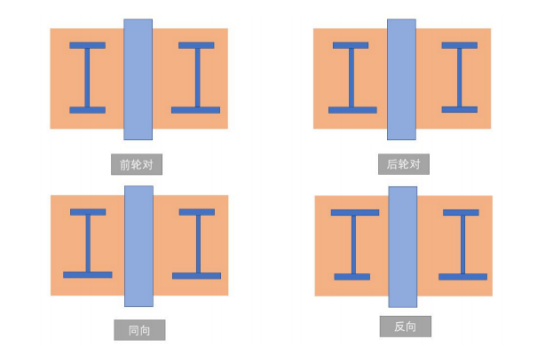

圖 7 常見的輪徑差型式

為了進一步分析以上輪經差對于平穩性和舒適度的影響，將輪徑差設置為 2mm，分別分析不同型式下的平穩性和舒適度指標。為了簡化計算，這里只計算了考慮彈性車體下的四種工況下的輪徑差，具體如圖 8 所示，可以看出，前輪對和后輪對單獨出現輪經差時對平穩性和舒適度影響較小，且兩者比較接近，隨著速度的增高，平穩性和舒適度值增加較小。同向輪徑差作用時平穩性和舒適度指標增加最大，速度達到400km/h，平穩性和舒適度指標值分布為 2.05 和 1.31，較前輪對輪經差分別增大11.2%和 70.1%。

圖 8 輪徑差作用下的平穩性和舒適度

4.4 車輪凹型磨耗狀態下平穩性和舒適度分析

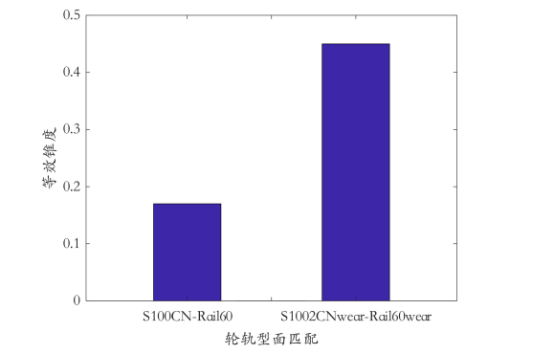

為了進一步分析凹型踏面磨耗對于車輛平穩性和舒適度的影響，選取磨耗后期的實測踏面 S100CNwear 型面和磨耗鋼軌型面 Rail60wear，分別分析了新輪和磨耗輪狀態下的輪軌接觸關系和等效錐度如圖 9 所示，首先磨耗后期凹型磨耗嚴重，出現假輪緣，接觸點主要集中在輪緣根部區域和鋼軌軌肩區域，出現典型的兩點接觸現象，對于這一區域的，對于鋼軌頂部接觸幾乎接觸不到。分別計算兩種型面的等效錐度可以看出，在 3mm 處，新輪新軌等效錐度為 0.17，磨耗車輪和磨耗鋼軌等效錐度為0.45，此時車輛很容易引發車體抖振現象。

為了進一步分析車輪磨耗和鋼軌磨耗狀態下的平穩性和舒適度指標，分別計算剛性和彈性車體兩種模型如圖 10 所示，可以看出考慮彈性車體時，車輛平穩性和舒適度指標都大幅增加，當速度達到 275 km/h 時，車體橫向平穩性值已經超高了 2.5，速度達到 400 km/h 時，考慮彈性模型其橫向平穩性較剛性模型增大 62.5%，垂向平穩性指標增大 73.3%。同時舒適度指標，增幅也較大，考慮彈性模型較剛性模型增大71.4%，因此，在磨耗后期分析車輛平穩性和舒適度問題時，很有必要考慮車體彈性。

（a）輪軌接觸關系

圖 9 車輪磨耗后期的輪軌關系

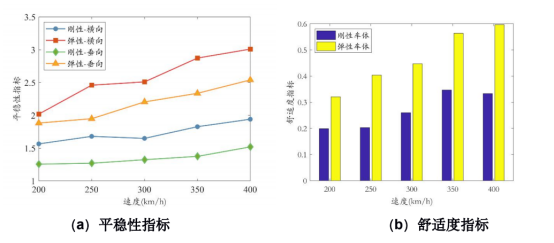

圖 10 車輪磨耗后期的抖振狀態下的平穩性和舒適度

5. 結論

本文通過建立考慮車體彈性的剛?cè)狁詈蟿恿W(xué)模型的基礎上，分別分析了典型的四類車輪型面損傷對于車體平穩性和舒適度的分析，得到以下結論：

（1）考慮車體彈性后，在沒有車輪型面損傷的情況下，穩性指標和舒適度指標都增大，當速度達到 400 km/h 時，彈性模型橫向平穩性指標較剛性模型增大 3.4%，垂向平穩性增大 18.6%，整車舒適度指標增大 79.3%。

（2）當車輪多邊形激勵作用時，隨著幅值和階數的增大，平穩性和舒適度都增大，當扁疤激勵作用時，隨著扁疤長度的增大，對于舒適度和平穩性影響較小。

（3）輪徑差作用時，同向輪徑差和反向輪徑差影響較大，在車輪發生凹型磨耗時，鋼軌型面也發生磨耗時，由于錐度增大，這時很容易引發車體抖振現象，需要考慮車體彈性的作用，當速度達到 275 km/h 時，車體橫向平穩性值已經超高 2.5。
