在現代電磁學與微波工程領域，超表面以其獨特的電磁特性和對電磁波的靈活調控能力，成為研究熱點。超表面由亞波長尺度的單元周期排列構成，能夠實現對電磁波幅度、相位和極化等特性的精細控制。CST作為一款強大的電磁仿真軟件，為超表面的研究和設計提供了有力工具。那么，在CST中如何對有限個周期單元的超表面進行仿真呢？這涉及到一系列關鍵步驟與設置。

一、構建超表面的有限陣列結構

在CST中開展仿真工作，首先要依據原始單元結構搭建完整的有限陣列。陣列尺寸的確定需結合實際設計需求或實驗樣品情況，常見的如10×10、20×20單元等陣列規模。舉例來說，若設計一款用于天線罩的超表面，需根據天線罩尺寸及預期電磁性能，合理選擇超表面的單元數量與排列方式，構建出對應的有限陣列模型。在構建過程中，要確保單元結構的幾何尺寸、形狀以及相對位置準確無誤，因為這些因素直接決定超表面的電磁響應特性。

二、合理設置邊界條件與背景屬性

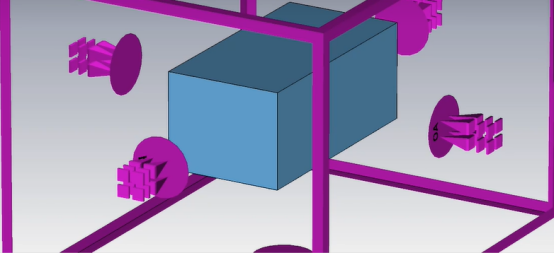

邊界條件設置：對于有限陣列超表面的x和y方向，應設置為open邊界條件。這一設置意味著該方向不存在周期性，允許電磁波自由輻射發散，模擬實際應用中有限陣列超表面周邊無周期性約束的真實場景。而在入射方向的z方向，則設置為open(addspace)邊界條件，目的是為吸收性邊界提供充足空間緩沖，有效防止反射波干擾，保證仿真結果的準確性。例如，在模擬超表面對垂直入射電磁波的響應時，正確設置z方向的open(addspace)邊界，可使CST準確模擬電磁波穿過超表面后的傳播及吸收情況。

背景屬性設置：背景設置同樣至關重要。在x和y邊界處，務必留出一定厚度的空氣層，一般建議厚度至少為0.1λ（λ為工作波長）。這是因為若未設置足夠空氣層，后續設置的WaveguidePort可能過于靠近邊界，引發數值誤差，導致仿真結果不穩定，出現S參數劇烈震蕩等問題。比如，在5GHz工作頻率下，對應波長約為60mm，此時x和y邊界的空氣層厚度應設置為至少6mm。

三、精確進行端口設置

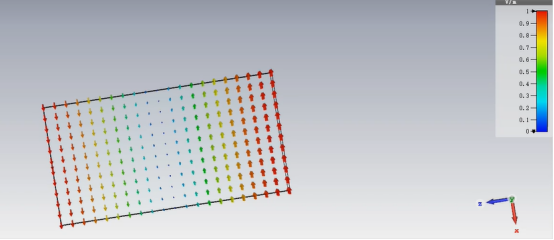

在超表面有限陣列結構的正上方和正下方，需分別插入一個WaveguidePort。端口方向設定為沿Z軸傳播，其作用是模擬電磁波的入射與接收。CST軟件能夠依據WaveguidePort的設置，自動計算超表面的S11（反射系數）與S21（透射系數）。以一款用于反射型超表面的仿真為例，上方的WaveguidePort發射電磁波，電磁波入射到超表面后，部分被反射，部分透過超表面，下方的WaveguidePort接收透射波，通過CST計算出的S11和S21參數，可直觀了解超表面對電磁波的反射與透射特性。

四、謹慎選擇求解器

CST提供了多種求解器供用戶選擇，在對有限個周期單元的超表面進行仿真時，推薦使用TimeDomainSolver（時域求解器）。該求解器具有速度快的優勢，尤其適用于高頻段電磁問題的仿真。當然，若追求更高精度，也可選用FrequencyDomainSolver（頻域求解器），但其缺點是仿真耗時較長。例如，在對工作頻率為10GHz以上的超表面進行快速初步仿真時，TimeDomainSolver能夠在較短時間內給出大致結果，幫助研究人員快速評估超表面性能；而對于需要精確分析超表面在特定頻率點電磁響應細節的情況，F(xiàn)requencyDomainSolver則更為合適。

五、關于入射角的設置

當使用WaveguidePort時，其默認狀態為正入射（normalincidence）。若要模擬斜入射情況，可將整個超表面結構繞x或y軸旋轉相應角度。比如，若要模擬θ=30°的斜入射，可將結構繞x軸旋轉30°。通過這種方式，能夠更全面地研究超表面在不同入射角度下的電磁性能，為實際應用中應對復雜的電磁波入射環境提供數據支持。、

在CST中仿真有限個周期單元的超表面，需要從構建陣列結構、設置邊界條件與背景屬性、進行端口設置、選擇合適求解器以及設置入射角等多個環節入手，每個環節的精確設置都對仿真結果的準確性和可靠性至關重要。通過熟練掌握這些步驟與技巧，研究人員能夠高效地利用CST軟件，深入探究有限超表面的電磁特性，為超表面在濾波器、超表面吸收器、隱身材料、天線等眾多工程領域的設計與應用提供有力的理論支撐和技術保障。隨著超表面研究的不斷深入與拓展，CST仿真技術也將在其中發揮愈發關鍵的作用，助力相關領域取得更多創新性成果。
