在 Abaqus 仿真分析中，應力應變數據是評估結構性能的核心依據。無論是驗證設計合理性、優化結構參數，還是分析失效原因，都需要精準提取特定點的應力應變信息。然而，面對復雜模型中成百上千的節點或單元，如何快速高效地提取數據成為工程師的常見難題。本文將從實操角度出發，詳細介紹 Abaqus 中快速提取每個點應力應變數據的方法與技巧。

一、基于可視化模塊的手動提?。哼m用于少量關鍵節點

Abaqus/CAE 的可視化模塊（Visualization）提供了直觀的手動提取功能，適合針對少量關鍵控制點進行數據提取，操作步驟簡單清晰。

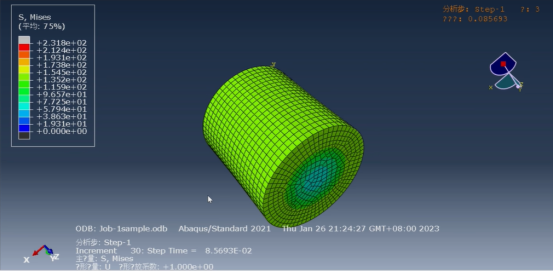

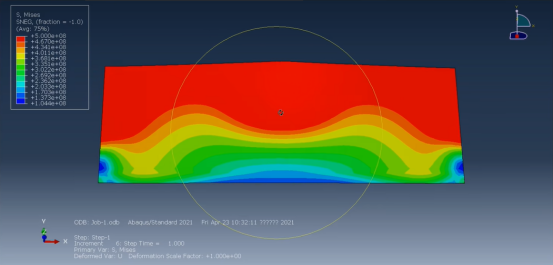

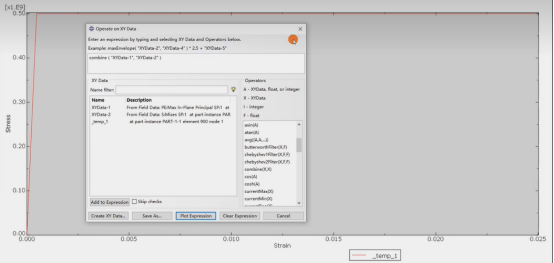

首先，打開仿真完成后的 odb 結果文件，進入可視化模塊。在左側模型樹中切換至 “Results” 選項卡，確保已加載需要分析的工況（如靜力分析的 “Step-1”）。點擊工具欄中的 “探針” 工具（Probe Values），此時鼠標指針會變?yōu)樘结樞螤?。在圖形窗口中直接點擊目標點所在的節點或單元，即可在彈出的對話框中查看該點的應力（S）、應變（E）等場輸出數據，包括主應力、等效應力、正應變、切應變等具體分量。

若需要提取多個離散點的數據，可使用 “探針” 工具中的 “保存探針結果” 功能。每點擊一個點后，點擊對話框中的 “Add to Report”，系統會自動記錄該點的坐標、節點編號及對應的應力應變值。全部選點完成后，點擊 “Generate Report”，可將數據導出為 txt 或 csv 格式文件，便于后續處理。

這種方法的優勢在于操作直觀，無需編程基礎，適合快速驗證單個或少量點的結果，但對于包含數百個點的模型，手動點擊效率極低，易出現漏點或錯點。

二、利用報告生成器批量提?。哼m合規則分布節點或單元

當需要提取某一區域內所有節點（如一條直線、一個平面上的節點）的應力應變數據時，Abaqus 的報告生成器（Report Generator）可實現批量處理，大幅提升效率。

步驟如下：進入可視化模塊后，點擊菜單欄 “Report”→“Field Output”，打開報告生成器對話框。在 “Output Variables” 中勾選需要提取的應力應變變量，如 “Stress（S）”“Strain（E）”，并可選擇具體分量（如 S11、S22、E12 等）。在 “Scope” 選項中，通過 “Geometry” 或 “Sets” 限定提取范圍 —— 若節點分布規則，可直接框選區域；若已提前定義節點集（Node Set）或單元集（Element Set），則直接選擇對應集合，避免重復篩選。

隨后，在 “Format” 中選擇輸出格式（如表格形式），并設置數據精度（如保留 6 位小數）。點擊 “Apply” 后，系統會自動生成包含所有目標點坐標、編號及應力應變值的報告，點擊 “Save” 可將其導出為文本文件或 Excel 表格。

這種方法的核心是通過 “集合” 功能提前定義提取范圍，尤其適合規則模型（如板殼結構的網格節點），批量處理效率較手動提取提升 5-10 倍，但對非規則分布的離散點仍需手動定義集合。

三、Python 腳本自動化提?。焊咝幚泶笠?guī)模數據

對于包含數千甚至數萬個節點的復雜模型（如汽車車身、機械零部件），上述兩種方法均難以滿足效率需求。此時，利用 Abaqus 的 Python 腳本功能實現自動化提取，成為最優解。

Abaqus 內置 Python 接口，可通過腳本直接調用 odb 數據庫中的場輸出數據，實現 “一鍵提取”?；舅悸肥牵和ㄟ^(guò)腳本打開 odb 文件，定位目標分析步和幀（Frame），遍歷指定節點集中的所有節點，讀取每個節點的應力應變值，并寫入外部文件。

例如，提取某節點集 “NODE_SET-1” 中所有節點的 Mises 等效應力（S_eqv）和等效塑性應變（PEEQ）的腳本框架如下：

from abaqus import *

from abaqusConstants import *

odb = openOdb(path='model.odb')

step = odb.steps['Step-1']

frame = step.frames[-1] # 最后一幀結果

node_set = odb.rootAssembly.nodeSets['NODE_SET-1']

stress_field = frame.fieldOutputs['S']

strain_field = frame.fieldOutputs['PEEQ']

with open('stress_strain_data.csv', 'w') as f:

f.write('Node ID, X, Y, Z, S_eqv, PEEQn')

for node in node_set.nodes:

nid = node.label

coords = node.coordinates

s_value = stress_field.getSubset(region=node).values[0].mises

e_value = strain_field.getSubset(region=node).values[0].data

f.write(f'{nid}, {coords[0]}, {coords[1]}, {coords[2]}, {s_value}, {e_value}n')

odb.close()

通過修改腳本中的節點集名稱、場輸出變量及文件路徑，可靈活適配不同模型。腳本運行后，數萬個節點的數據可在幾分鐘內導出，且避免人工操作誤差。對于重復分析任務，還可將腳本固化為模板，大幅節省時間。

四、關鍵技巧：提前優化場輸出設置，減少數據冗余

無論采用哪種提取方法，提前在分析步中合理設置場輸出（Field Output）變量，是提升數據提取效率的前提。若場輸出設置不當，可能導致數據缺失或冗余，增加提取難度。

在 Abaqus/CAE 的 “Step” 模塊中，創建分析步時需在 “Field Output Requests” 中明確勾選需要的應力應變變量。例如，若僅關注 Mises 應力和主應變，可取消勾選其他無關分量（如應力張量的所有分量），減少 odb 文件體積。同時，設置 “Frequency” 為 “Every frame” 或指定間隔，確保關鍵時刻的結果被記錄。

此外，對于動態分析或非線性分析，建議將 “Node Output” 和 “Element Output” 分開設置：節點輸出適合提取位移、加速度等變量，單元輸出則更適合應力、應變等與材料屬性相關的數據。通過提前規劃場輸出內容，可避免后續提取時因數據不全而重新計算，顯著提升工作效率。

五、常見問題與解決方案

在提取數據過程中，工程師可能遇到 “節點無應力數據”“結果與預期偏差大” 等問題。若某節點顯示 “數據不可用”，通常是因?yàn)樵摴?jié)點所在單元的場輸出未被激活，需檢查分析步的場輸出設置；若數據偏差，可能是提取對象錯誤（如誤選單元積分點而非節點），此時可在 “Probe” 對話框中切換 “Location” 為 “Node” 或 “Element Nodes”。

對于復雜裝配體模型，不同部件的節點編號可能重復，提取時需通過 “Instance” 區分部件實例，避免混淆。例如，在腳本中通過 “odb.rootAssembly.instances ['PART-1-1'].nodeSets ['NODE_SET-1']” 精確定位目標節點集。

Abaqus 中快速提取每個點的應力應變數據，需根據模型規模和提取需求選擇合適方法：手動提取適合少量關鍵節點，報告生成器適配規則區域批量處理，Python 腳本則是大規模數據提取的高效工具。同時，提前優化場輸出設置、善用節點集 / 單元集功能，可進一步提升效率。掌握這些方法后，工程師能從繁瑣的數據提取工作中解脫，將更多精力投入到結果分析與結構優化中，真正發揮仿真數據的價值。
