在現代工程實踐與科學研究中，多物理場耦合分析已成為破解復雜問題的關鍵手段。作為一款功能卓越的有限元分析軟件，ABAQUS在結構力學、流體力學、熱傳導等諸多領域均有廣泛應用。本文將闡述如何借助 ABAQUS 開展多物理場耦合分析，并介紹實際應用中的相關注意事項。

1. 多物理場耦合分析的概念

多物理場耦合分析是指同時考慮多個物理場（如結構、熱、流體、電場等）相互作用的分析過程。例如，純結構分析可能無法準確描述在熱負荷作用下的材料行為，而流體力學和熱力學的耦合可以更全面地反映實際情況。

2. ABAQUS中的多物理場耦合分析

ABAQUS支持多種物理場的耦合分析，主要有以下幾種方式：

l熱-結構耦合分析：當結構材料受到熱源影響時，如何進行熱傳導與結構響應的分析。

l流體-結構耦合（FSI）：流體力學與結構力學的耦合，例如在氣動力或水動力作用下結構的變形分析。

l電-熱耦合分析：用于電加熱材料的研究，考慮電流產生的熱效應。

3. 步驟分析

進行多物理場耦合分析通常需要經過以下幾個步驟：

步驟 1：建立幾何模型
在ABAQUS/CAE中建立或?qū)敕治鰧ο蟮膸缀文Ｐ?。確保幾何體的細節能夠滿足后續分析的需要。

步驟 2：定義材料屬性
為模型中的每種材料定義相應的材料屬性，包括彈性模量、熱導率、電導率等。ABAQUS允許對不同物理場屬性進行定義。

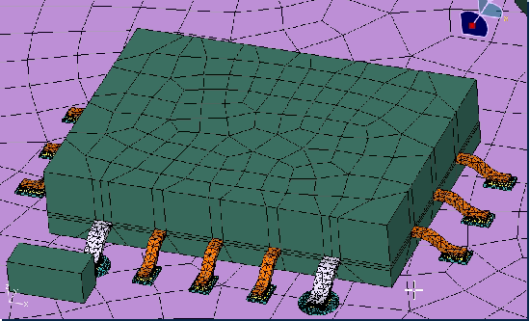

步驟 3：網格劃分
對幾何模型進行網格劃分，確保網格質量良好。網格的密度應能夠準確捕捉物理場的變化，尤其在多物理場耦合中，不同物理量的分布可能存在顯著差異。

步驟 4：設置邊界條件與載荷
根據實際情況設置不同的邊界條件和載荷，例如施加溫度、壓力、電流等。

步驟 5：定義耦合關聯
在ABAQUS中，可以通過創造耦合步驟（例如，利用“熱-結構”耦合）來定義不同物理場之間的相互影響。確保設置合理的耦合參數和求解選項。

步驟 6：求解與結果分析
運行分析，ABAQUS會根據定義的耦合關系，進行一系列的數值計算。求解完成后，利用ABAQUS Visualization模塊對結果進行分析，提取感興趣的物理量。例如，溫度場、位移場、應力分布等。

4. 注意事項

l耦合關系的準確性：在進行耦合分析時，確保各個物理場之間的關系被準確描述，特別是在參數設置上要嚴格遵循物理規律。

l求解器選擇：選擇合適的求解器和分析步驟（靜態、動態、穩態或瞬態），以提高計算效率和結果的準確性。

l驗證與校準：在進行復雜分析前，應先通過簡化模型驗證耦合方法的準確性。此外，考慮實際工況進行校準，以增強模型的可靠性。

結論

借助 ABAQUS 開展多物理場耦合分析，能夠為復雜工程問題提供深度洞察。通過構建精準的模型、設置恰當?shù)倪吔鐥l件以及定義合理的耦合關系，工程師可更透徹地掌握系統行為，進而作出高效決策。在實際應用過程中，持續實踐與優化模型尤為關鍵，這將為更高效的設計與分析工作提供有力支撐。
