將結構軟件創建的三維模型導入到 CST 中使用時，有時會出現三維物體被識別為二維物體的情況。這是由于在結構軟件中建模該物體時，組成物體的各個面朝向不一致導致的。只有各個面朝向一致才能構成一個封閉的三維物體，否則導入 CST 中會被識別成一個二維物體。

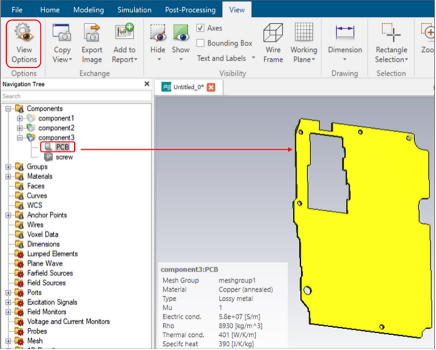

如下圖舉例所示：導入 CST 的 PCB 在 3D 窗口中看起來是三維立體結構，但在導航樹的Components 文件夾下，可以看到 PCB 前面的圖標是二維平面結構，而不是代表三維結構的六面體圖標。遇到此類情況，我們可以手動將模型由二維更正為三維。

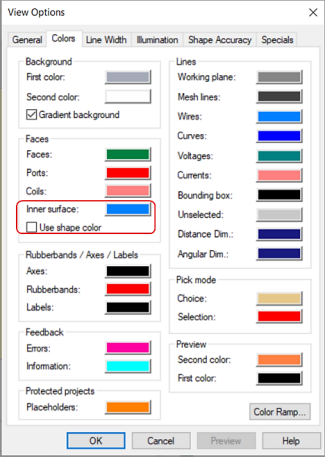

首先通過設置視圖選項來可視化物體各個面的朝向。在功能區的 View 選項卡下，點擊 View Options 圖標，在彈出的對話框中切換到 Colors 標簽。取消勾選“Use shape color”選項并更改內表面（Inner surface）的顏色，如下圖所示。通過這樣設置，內表面與該結構的外表面會用不同的顏色顯示，有助于區分各個面朝向的差異。

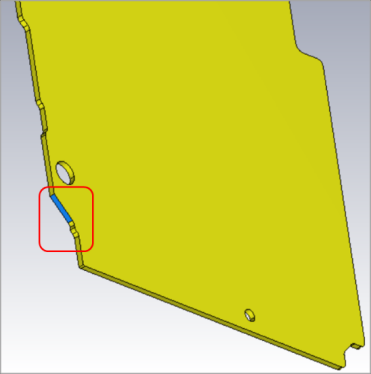

如下圖所示，將內表面的顏色更改為藍色之后，在 3D 窗口中顯示的 PCB 模型有一個面的顏色變成了藍色，這就代表這一個面的朝向與其他面不一致。

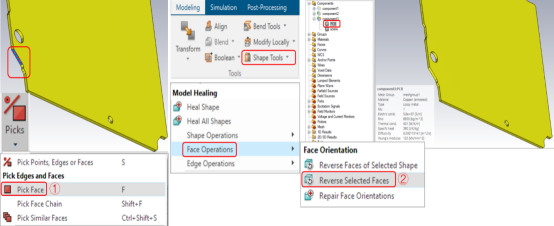

使用 Pick 菜單下的 Pick Face 選中這一個方向相反的面，在 Shape Tools 菜單下，選擇模型修復分類中的 Face Operations，然后在展開菜單中選擇“反轉選定的面”。 經過修改，可以在導航樹中看到 PCB 前面的圖標變成了代表三維結構的六面體圖標，導入的模型成功由二維更正為三維。
