在 PCB 板級 EMC 仿真中，我們可以通過 EDA 導入 PCB 的三維模型，然后進行設置及仿真。為了節約仿真資源，不需要將整塊 PCB 導入 CST 工作室中，只需導入關注網絡所在的區域即可。下面將舉例說明如何選擇部分 PCB 文件導入 CST 之中。

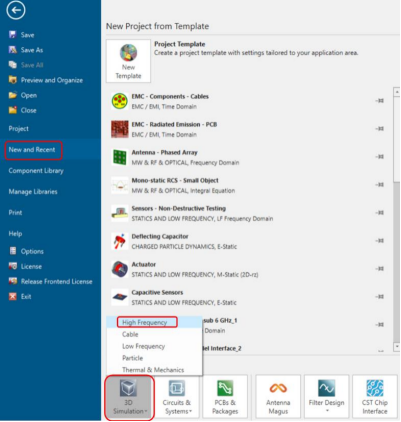

1. 首先新建一個仿真工程（在此示例中我們選擇不使用仿真模板創建新的仿真工程）：啟動

CST 后，點擊功能區的 File 選項卡，進入到下圖所示的界面。選擇 New and Recent，點擊頁面左下角的 3D Simulation，在其下拉菜單中選擇 High Frequency 后，進入到仿真工程界面。

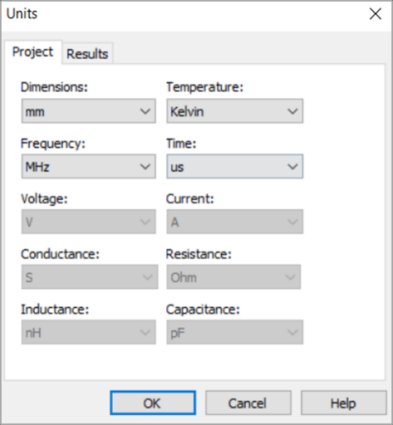

2. 設置單位：點擊 Home 選項卡下的 Units 圖標，在彈出的對話框中，按照下圖所示設置單位：

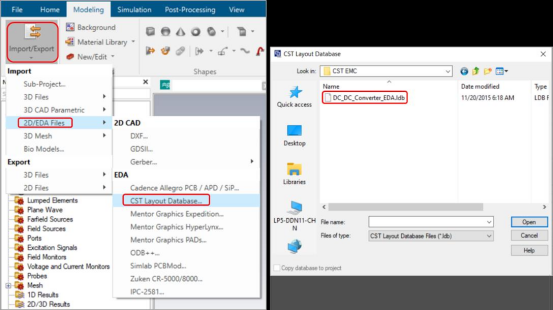

3. 導入 PCB：點擊 Modeling 選項卡下的 Import / Export 按鈕，在其下拉菜單中選擇 2D/EDA Files，可以選擇導入 Cadence Allegro PCB / APD / SiP; CST Layout Database; Mentor 等格式，此示例中選擇 CST Layout Database 文件導入。在彈出的對話框中選中.ldb 文件，如下圖所示：

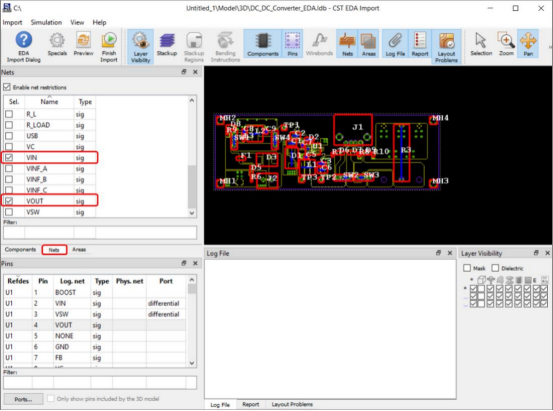

此時會彈出一個 CST EDA Import 的窗口，如下圖所示。切換到 Nets 選項卡，選擇需要仿真的網絡，此示例中選擇 VIN 網絡和 VOUT 網絡。

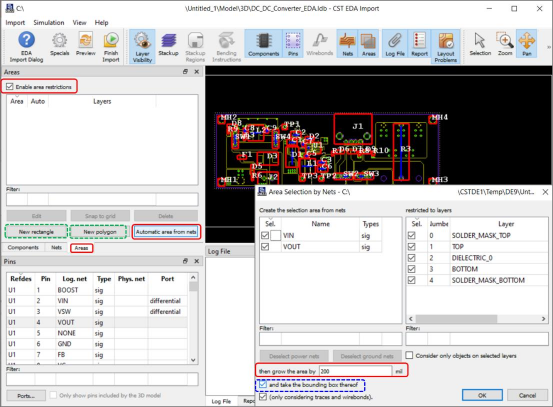

切換到 Areas 選項卡，勾選上 Enable area restrictions，然后點擊 Automatic area from nets 按鈕，此選項會根據選擇的網絡自動確認導入 CST 微波工作室的 PCB 區域。此外，也可以用戶自定義導入的部分 PCB 區域形狀，通過選擇下圖中綠框標識的 New rectangle 或者 New polygon 來實現。 例如選擇 New rectangle 后，通過鼠標左鍵拖拽形成一個長方形區域；New polygon 則是用鼠標左鍵點擊選點，構成一個封閉的多邊形區域。此示例中選擇常用的 Automatic area from nets 方式，如下圖所示：彈出 Area Selection by Nets 對話框后，在 then grow the area by 一欄中輸入 200，表示在 VIN 和 VOUT 網絡外圍增加 200mil 的區域作為導入的 PCB 區域。

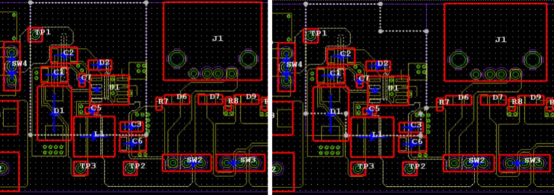

勾選上圖中藍框標識的選項，自動生成的區域邊界是規則的長方形，如下方左圖所示；如果

不勾選此項，則自動生成的區域邊界形狀取決于選定的網絡輪廓形狀，如下方右圖所示。

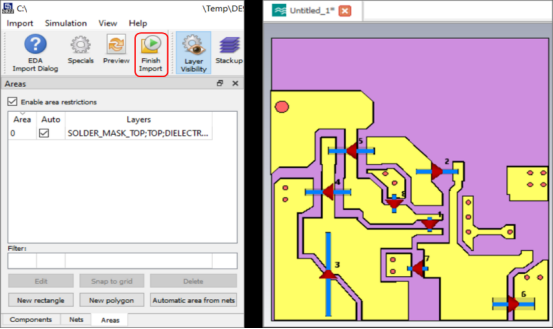

點擊 OK 按鈕完成設置并關閉對話框，然后點擊下方左圖中紅框標識的 Finish Import 按鈕，完成 EDA 導入操作。CST EDA Import 窗口會自動關閉，回到 CST MWS 仿真工程界面，選擇的 PCB區域已成功導入，如下方右圖所示：
