有哪些單元類型是不能在 ABAOUS/CAE中選擇的?如果需要使用這些單元，應該如何操作？

在APAQUS/CAE的Mesh功能模塊中，可以選擇ABAQUS所提供的大部分單元類型但有些單元類型是ABAQUS/CAE所不支持的，表9-3列出了這些單元類型。如果需要在模型中使用這些單元類型，可以選用以下方法：

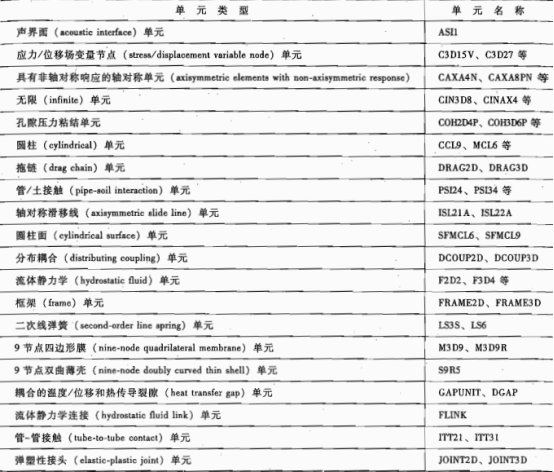

表9-3 ABAQUS/CAE所不支持的單元類型

1）以無限單元 CIN3D8為例，它是8節點的六面體單元，可以先在Mesh 功能模塊中使用掃掠網格劃分技術生成六面體單元網格，掃掠方向?yàn)橄Ｍx的無限遠方向，這樣可以保證節點編號順序是正確的。將單元類型暫時選為C3D8R，然后用EditKeywords或文本編輯器修改INP文件中的關鍵詞，將*ELEMENT后面的單元類型改為CIN3D8即可。

2）有些單元可以用ABAQUS/CAE·所支持的其他單元類型來替代，見表9-4。

3）對于應力/位移場變量節點單元C3D27(R)(H)，當在ABAQUS/CAE中提交ABAQUS/Standard分析作業時，軟件會自動將接觸對中與從面相連接的C3D20(R)(H)單元轉換為C3D27(R)(H)。

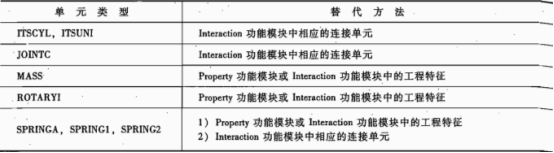

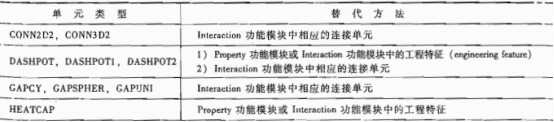

表 9-4 可以等效替代的單元類型及替代方法

【相關知識】

關于無法在ABAQUS/CAE中直接選擇的單元類型的詳細介紹，請參見ABAQUS6.7幫助文檔《ABAQUS/CAE User's Manual》第17.5.2節“What kinds of elements must be genera-ted outside the mesh module”和《ABAQUS Theory Manual》第3章“Elements” 。關于單元替代方法的詳細介紹，請參見ABAQUS6.7幫助文檔《ABAQUS/CAEUser’sManual》第15.7節“Understanding connectors”、第20.2節“Modeling inertia”、第 20.4節“Modeling springs and dashpots”，以及《實例詳解》第8.1節“多體分析的主要方法”、第8.4節“連接單元邊界條件和連接單元載荷”和第8.5節“連接單元行為”。

（內容、圖片來源：《ABAQUS有限元分析常見問題解答》，侵刪）
