幅值曲線

在ABAQUS/CAE的Load功能模塊中，可以定義各種載荷、邊界條件(bounda-ry condition)、預定義場(predefned feld)和載荷工況(load case)。本章將介紹 Load 功能模塊中的一些常見問題，包括如何定義幅值(amplitude)曲線、載荷、邊界條件和預定義場等。

通過使用幅值曲線，可以描述邊界條件和載荷等模型參數隨時間或頻率(穩態動力分析)的變化。在oad功能模塊和Interaction功能模塊中，單擊菜單Tools→Amplitude，在如圖8-1所示的對話框中可以選擇幅值曲線的類型。

本節將介紹4種常用的幅值曲線類型。

1）Ramp：默認的線性過渡幅值曲線。

2）Tabular：表格型幅值曲線。

3）Equally spaced：等間距型幅值曲線。

4）Periodic：周期型幅值曲線，其表達式為Fourier 級數。

默認的線性過渡幅值曲線

定義位移邊界條件和載荷時，ABAQUS默認的幅值往往是Ramp(如圖8-2所示)，它的含義是什么？

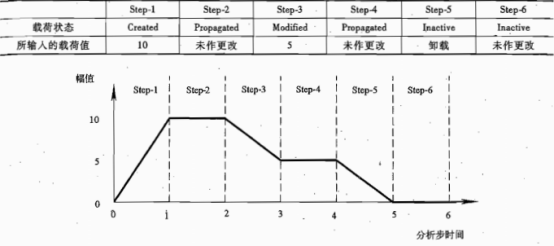

Ramp是ABAQUS/Standard默認的線性過渡幅值曲線，它的含義是從一個分析步的初始狀態線性過渡到這個分析步的結束狀態。表8-1和圖8-3中所示的例子是一個靜力分析中的載荷變化情況(各個分析步時間都是1，載荷幅值都是Ramp)。1)Step-1:創建了大小為10的載荷(在Load功能模塊中可以看到此載荷的標記為Created)，此載荷的變化過程是從Step-1開始時的0線性增大至Step-1結束時的10，例如，當分析步時間為0.3時，載荷大小為3。

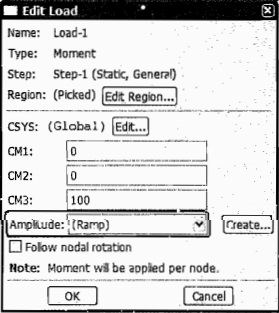

圖8-2 定義載荷對話框

表8-1 在ABAQUS/CAE中定義載荷

2）Step-2:沒有對載荷做任何更改(標記為Propagated)，載荷保持上一個分析步結束時的大小 10 不變。

3）Step-3:將載荷的大小改為5(標記為Modifed)，即從Step-3開始時的10線性減小至 Step-3結束時的5，例如，Step-3分析進行到一半時，載荷大小為7.5(而不是所輸人的載荷5的一半)。

4）Step-4:沒有對載荷做任何更改(標記為Propagated)，載荷保持上一個分析步結束時的大小5不變。

5）Step-5:去掉載荷(標記為Inactive)，即載荷從Step-5開始時的5線性減小至Step-5結束時的 0。

6）Step-6:沒有對載荷做任何更改(標記為Inactive)，載荷保持上一個分析步結束時的大小0不變。

提示：載荷和邊界條件都與特定的分析步相關聯，定義載荷和邊界條件時必須指定它們在哪個分析步中起作用。

如果想模擬實際工程問題中的卸載過程，應該如何施加載荷？

如果載荷在卸載過程中是線性減小的，就可以像表8-1中的Step-5那樣，在相應的分析步中讓載荷的狀態變?yōu)镮nactive，ABAQUS的默認幅值曲線Ramp就會讓載荷線性減小為0。如果載荷在卸載過程中不是線性減小，則可以根據實際問題自定義幅值曲線。下面幾節將分別介紹幾種常用的自定義幅值曲線。

在圖8-1中選擇Tabular，就可以創建表格型幅值曲線，只需給出每個時間點上對應的幅值。在分析過程中，ABAQUS會自動在各個數據點之間進行線性插值。如果幅值在短時間內發生劇烈變化(例如地震分析中的加速度)，必須保證分析過程中的時間增量步足夠小，因為ABAQUS只在與增量步對應的時間點上設置幅值的取樣點。如果時間增量步設置得太大，就無法體現幅值在短時間內的變化。

表格型 幅值 曲 線的關鍵詞為*Amplitude,NAME=name,DEFINITION=TABULAR。例如，對于圖8-4中的幅值曲線，在INP文件中對應的語句為：

* Amplitude, NAME = my-amP, DEFINITION =TABULAR0.0，0.0，0.2，1.2，0.4，1.2.0.6.0.8.

0.8.0.8，1.0，0.0

其中除了最后一個數據行之外，每個數據行都要求是4對數據。
