接觸和約束的自動檢測是ABAQUS6.7版本新增的功能，在ABAQUS/CAE中，如何實現接觸和約束的自動檢測？

接觸和約束的自動檢測方法是相同的，都是由ABAOUS/CAE自動找到模型中相鄰的面(統稱為“接觸對”)，然后由用戶定義各個接觸對的接觸或約束關系。具體操作方法為:在Interaction功能模塊中單擊二(Find Contact Pairs)按鈕，在如圖7-6所示的對話框中定義搜索區域和搜索參數，然后單擊FindConlactPairs 按鈕開始搜索，如果對搜索結果滿意，就可以單擊OK按鈕，搜索到的接觸和約束就會成為模型的一部分。

上面提到的“搜索參數”主要包括:1)距離容限值。即圖7-6中的Include pairs within separation tolerance，其含義為兩個面的距離在此容限值之內時，就被判定為接觸對。應該令距離容限值略大于接觸面之間的實際距離。如果距離容限值太大，就會捕獲過多不需要的接觸對。ABAQUS/CAE所允許的距離容限值不能小于1x10-，也不能大于1x10'。

2）延展角度。即圖7-6中的Extend each surface found by angle，其含義為如果兩個相連接的面之間的夾角在此延展角度之內，就把這兩個面理解為同一個面。

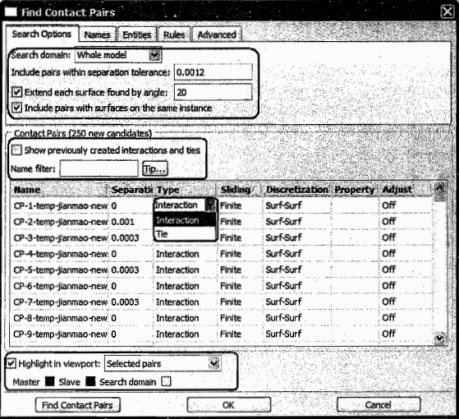

圖7-6 接觸和約束的自動檢測

接觸和約束自動檢測功能適用于什么類型的模型？

接觸和約束自動檢測功能僅適用于三維模型，在以下情況中都不適用：

1）二維平面應力、平面應變及軸對稱模型。

2）梁和桁架模型。

3）面對邊接觸、邊對邊接觸。

4）孤立網格部件實體與解析剛體表面之間的接觸。

5）模型中既包含孤立網格部件實體，又包含未劃分網格的幾何部件實體。

有些情況下，得到的搜索結果會不令人滿意，例如：

1）迭層的殼或薄層。如果模型中包含相互平行的迭層殼體或薄板，則在自動檢測結果中可能出現銷誤的接觸對(例如同一個薄板的上下表面)。遇到這類問題時，可以設定適當?shù)乃阉鞣秶拖鄳?yīng)的距離容許值，或者在圖76中單擊Entiiestabbed標簽頁，從搜索范圍中去除某些類型的實體(例如殼)。

2）凹面。由于凹面的法線方向變化很大，當它與平面接觸時，ABAQUS/CAE很難自動判斷接觸面之間的真實距離。

3）包含大轉動的機構。在這種機構中，兩個面可能在初始狀態下并不接觸，經歷大的轉動后才發生接觸，而自動搜索功能只能搜索到初始狀態下的接觸對。

對于上述第 2、3 類問題，應該手工定義接觸對。

（內容、圖片來源：《ABAQUS有限元分析常見問題解答》，侵刪）
