熟悉CST的用戶都知道，CST處理復雜三維結構模型已經是很強大了，尤其是時域六面體網格。但是，仍然有太過復雜CAD三維結構處理不了的情況，主要是三維模型質量低，并且六面體網格不適用的時侯。

對于這種罕見并棘手的情況，這期介紹另一款軟件，可以用來配合CST做CAD的前處理，這就是PowerDELTA。PowerDELTA本身是配合流體CFD仿真使用的，因?yàn)榱黧w對于CAD模型的質量要求比電磁高很多。比如電磁仿真并不是很在乎很小的縫隙或不閉合的邊邊角角這些CAD問題，但是放在流體仿真中就不行了，因?yàn)槎际菤怏w或液體能不能通過的基本物理問題。

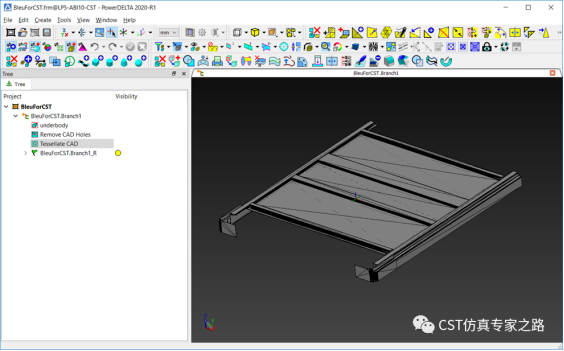

下面就是PowerDELTA的界面，上面的按鈕都是用來處理CAD和MESH的，左邊是操作歷史樹，記錄操作流程：

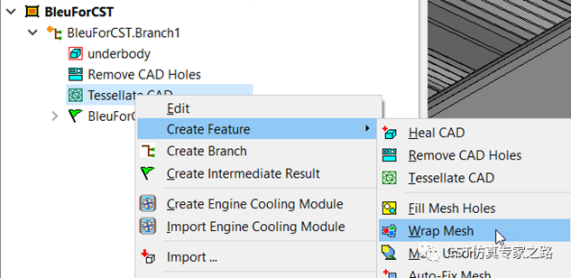

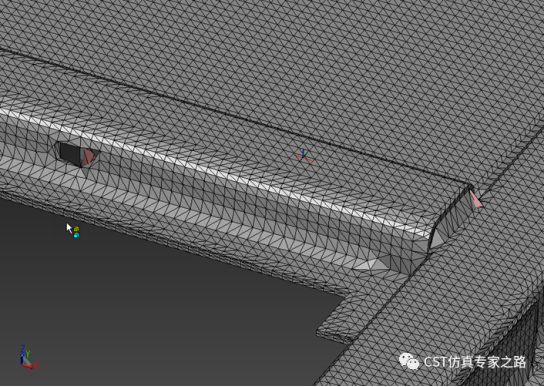

舉個例子，PowerDELTA有個Wrap Mesh功能，相當于把CAD外面包一層網格，這樣CAD內部任何問題都忽略了。

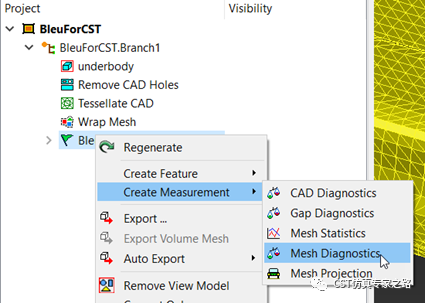

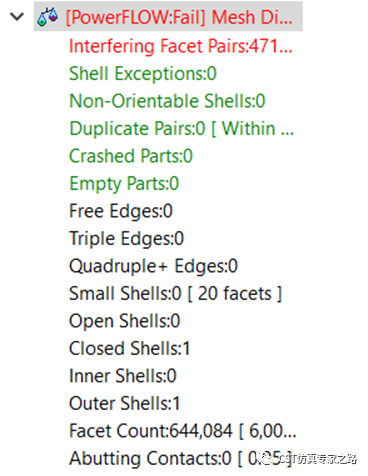

PowerDELTA也有CAD和MESH診斷功能，生成問題詳細報告：

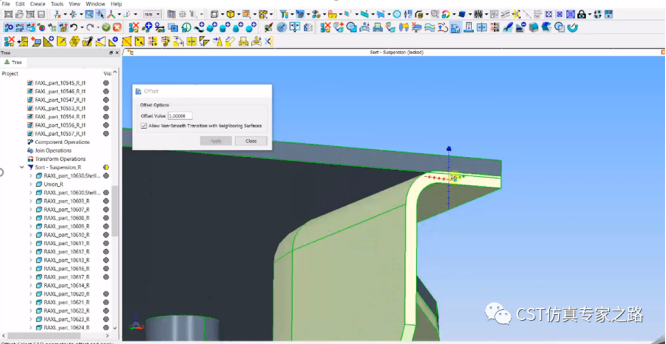

其他眾多網格功能就不詳細介紹了，比如自動修復、自動簡化、手動調整網格點線面、自動粘連、三維分區、網格合并等等。

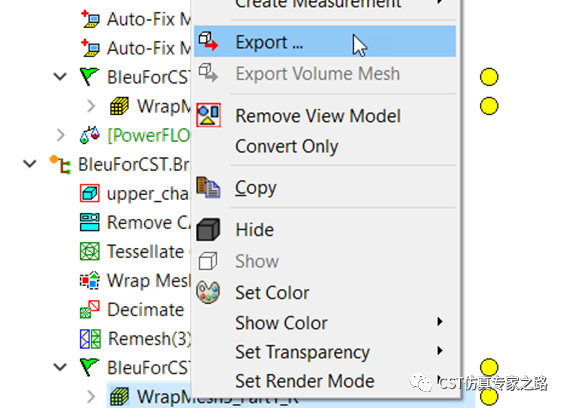

最后，我們可以以nastran網格或CAD stp格式導出：

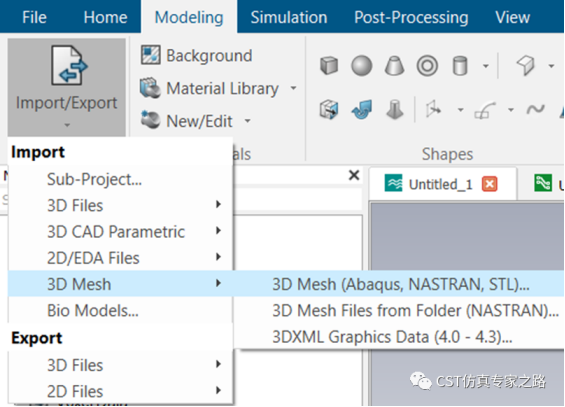

再導入到CST里面，無論什么格式，模型質量都已經提升，所以CST重新剖分網格就不會有問題：

總之，PowerDELTA 是一款功能齊全的曲面網格創建工具，可為使用 PowerFLOW 執行的數字仿真準備真實幾何圖形。在設計過程的早期階段利用此軟件，可以開發新的網格或檢測及修補現有 CAD 渲染中的間隙，從而無需使用手動第三方工具。PowerDELTA 提供了業界最高質量的仿真網格，周轉時間比競爭對手快 20-75%。PowerDELTA 致力于將仿真結果與設計方向相結合，以幫助領先制造商簡化工作流程并改進產品開發。

（內容、圖片來源：CST仿真專家之路公眾號，侵刪）
