無線移動通信最初始于上世紀 50 年代的軍事應用，隨后關于移動通信蜂窩網概念的提出，加速了其民用化的發展。所以從 1995 年到 2010 年左右，全球無線移動通信行業經歷了井噴式的增長。市場競爭推動了計算機軟硬件技術的更新?lián)Q代和互聯網技術的持續進步。此外，由于海量的用戶需求，在上世紀后期和本世紀初期，使得無線移動通信技術呈現跨越式的發展。



雙極化基站天線組合了+45°和-45°兩副極化方向相互正交的天線并同時工作在收發雙工模式下，因此其最突出的優點是節省單個定向基站的天線數量；一般 GSM 數字移動通信網的定向基站（三扇區）要使用 6 根天線，每個扇形使用 2 根天線（空間分集，一發兩收），如果使用雙極化天線，每個扇形只需要 1 根天線；同時由于在雙極化天線中，±45°的極化正交性可以保證+45°和-45°兩副天線之間的隔離度滿足互調對天線間隔離度的要求（≥30dB），因此雙極化天線之間的空間間隔僅需 20-750px；另外，雙極化天線具有電調天線的優點，在移動通信網中使用雙極化天線同電調天線一樣，可以降低呼損，減小干擾，提高全網的服務質量。如果使用雙極化天線，由于雙極化天線對架設安裝要求不高，不需要征地建塔，只需要架一根直徑 500px 的鐵柱，將雙極化天線按相應覆蓋方向固定在鐵柱上即可，從而節省基建投資，同時使基站布局更加合理，基站站址的選定更加容易。



而本次設計的天線就是選擇使用具有電磁透明功能的±45°雙極化基站天線，以便為后續陣列天線的設計提供便利。本次設計的天線工作于 0.69GHz~0.96GHz 之間，工作帶寬為 33%。本次設計中采用不同于其他天線的普通帶狀陣子臂，加載扼流環結構，實現電磁透明性能，同時使用蝶形陣子臂擴展天線阻抗。并通過達索三維全波電磁場仿真工具 CST 對根據具體設計指標所設計的 0.69GHz~0.96GHz 天線進行仿真并改進。



本文將詳細說明建模仿真過程。



2電磁透明天線設計概述

2.1 天線結構概述

本次設計的雙極化基站天線為立體的結構，天線由介質基板饋電同軸線巴倫以及反射板三部分組成。其中介質基板上覆蓋了天線的輻射體。

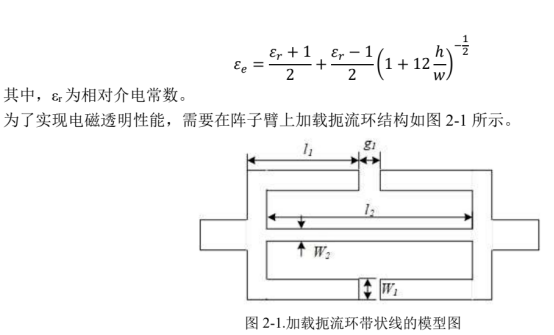

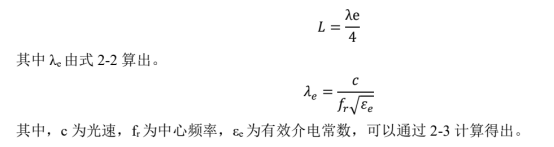

首先是對于天線輻射體尺寸的確定。一般的偶極子天線的陣子臂長度的計算如式 2-1 所示，本設計中采用的是蝶形偶極子結構，此種結構的陣子臂長度應為對角線長度。











此加載扼流環陣子臂等效為電容及電感串并聯電路，如圖 2-2 所示，此電路在高頻并聯諧振點等效為開路，具有透波性能，在低頻串聯諧振點等效為短路，具有輻射性能。





圖 2-2.加載扼流環帶狀線的等效電路圖



其中電容值及電感值可以分別由 2-4 及 2-5 計算得出。







其中，對于電容值的計算，D 為平行板電容長度，s 為平行板電容的縫隙間距；對于電感值的計算，D 為電感長度，w 為電感寬度。



由此可知，在本文設計的扼流環結構中，電感 L1 值的大小由長度 l1 及寬度 W1 調節；電感 L2 值的大小由長度 l2 及寬度 W2 調節; 電容 C1 值的大小由縫隙寬度 g1 調節。



根據本次設計的諧振中心頻率 f = 0.82GHz，透波中心頻率 f = 3.6GHz 設計相關參數。

同時，基于鏡像原理，天線的高度約為λ/4。



其中，λ為在諧振中心頻率 f = 0.82GHz 的真空中的波長。



3 天線具體建模和參數設置

本次設計的電磁透明天線為雙極化天線加載扼流環結構的形式，使用達索三維全波電磁場仿真工具 CST進行仿真設計，天線的總尺寸為 67mm*67mm*100mm，工作頻率范圍為 0.69GHz~0.96GHz.



3.1 天線具體建模操作

本次建模采用的是達索三維全波電磁場仿真工具 CST，版本為 2021 版，且本次建模為雙極化基站天線。



因此，選擇 CST 工具中的 MWs 工作室中 antenna 中的 planar 進行建模。本次所設計的天線帶寬是0.69GHz~0.96GHz 頻段，因此屬于寬帶，根據經驗，選擇頻域求解器作為求解器。在設置各項單位時，長度單位一般設置為 mm，頻率設置為 GHz，時間設置為 ns。



本次設計的天線介質基板采用相對介電常數為 3.48 的 RO4350B，厚度為 0.762mm，選中工作欄中的 Brick選項并設置相關參數完成介質基板的建模。然后選中上表面的下邊沿中心處并 Local WCS，通過 Align WCS將局部坐標系 WCS 移動至介質基板的中心處。然后通過工作欄中的 Brick 選項，畫出兩個重疊但邊長不同的矩形通過布爾操作，將小矩形從大矩形上減去生成方環結構，再通過 transform 操作，以軸心為圓心，旋轉復制出四個方環，形成基礎天線初始輻射體如圖 3-1 所示。





圖 3-1. 基礎±45°雙極化基站天線示意圖



然后是在之前的基礎上進行扼流環加載的操作，選擇上表面的貼片中心通過 Align WCS 將局部坐標系WCS 放置于其中一個方環的中心處，通過 Brick 操作畫出交叉的矩形，通過組合操作，矩形在陣子臂上組合生成扼流結構。然后通過 rotate 操作以軸心為圓心，旋轉復制出四個扼流結構。再通過 rotate 操作將矩形沿著w 軸旋轉出 4 個相同的加載扼流環結構的輻射體，再通過 brick 操作畫出交叉的矩形，通過組合操作畫出饋電結構。通過 cylinder 操作建立同軸線和巴倫。通過 brick 操作畫出地板結構。圖像如圖 3-2 所示。





圖 3-2. 加載扼流環±45°雙極化基站基站天線示意圖



激勵源設置

在建模完畢的情況下，將需要根據經驗來設置激勵源，使用 discrete port 進行激勵源設置，對于同軸線，discrete port 的邊緣必須與同軸線外皮邊緣和內芯邊緣重合。



天線其他條件設置

本文設計天線工作頻率范圍為 0.69GHz~0.96GHz，所以設置頻率范圍為 0.6GHz~1GHz，background 設置為 Normal，邊界條件設置為 open(add space)，求解器的網格設置為 Hexahedral，準確值設定為-40dB。



仿真結果導出與分析

第一步是最主要的 S 參數分析，如圖 4-1，4-2 和 4-3 所示。圖中的 S 參數顯示從大約 0.69GHz 到 0.96GHz的曲線均處于-10dB 以下，兩個端口的一致性非常好，同時隔離度達到 35dB 以上符合設計要求。而且可以達索三維全波電磁仿真工具 CST 支持導出數據以供 origin、matlab 等畫圖軟件繪制曲線。通過工具欄中的 Post Processing 中的 Import/Export 導出對應的 S11， S22 和 S21 參數值，參數值以文本形式保存于電腦中，以便導入其他繪圖軟件，具體如圖 4-4 所示，前一列為頻率，后一列為 S 參數值。

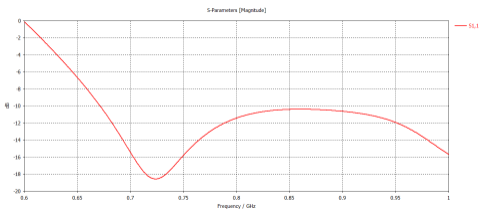

圖 4-1. 天線回波損耗圖 S11

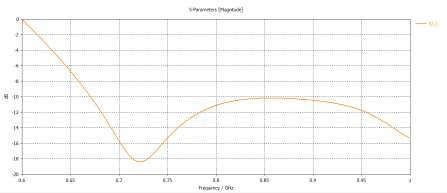

圖 4-2. 天線回波損耗圖 S22

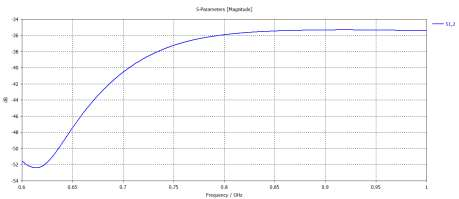

圖 4-3. 天線隔離圖 S21

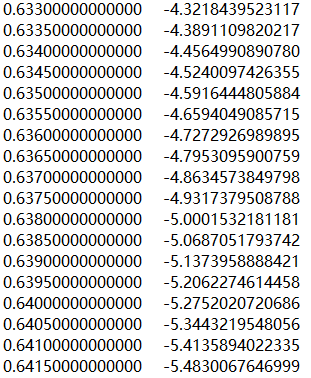

圖 4-4. 部分回波損耗參數表

第二步就是對于 VSWR（電壓駐波比）的數據后處理，如圖 4-5 和 4-6 所示。在圖中可以看出在 0.69GHz到 0.96GHz 的頻率范圍內，該天線兩個端口的電壓駐波比低于 2.0，一致性很好，符合設計要求，同時也可以通過導出數據的文本形式用于在其他繪圖軟件中進行數據后處理，導出文本如圖 4-7 所示，前一列為頻率，后一列為駐波比值。

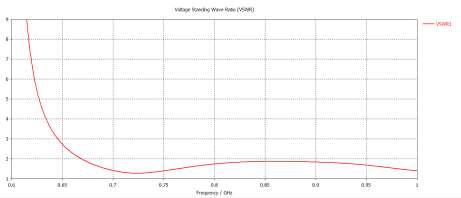

圖 4-5. 1 端口天線電壓駐波比圖

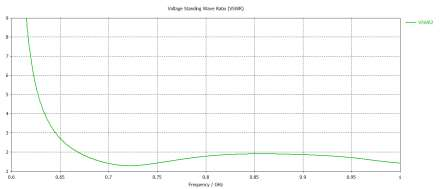

圖 4-6. 2 端口天線電壓駐波比圖





圖 4-7 部分電壓駐波比參數表



最后便是查看天線增益是否符合要求。本次設計在頻率中心設置了 monitor，如圖 4-8 所示，當頻率為0.82GHz 時，最大增益為 7.48dB（1 端口饋電），符合設計要求。





圖 4-8. F=0.82GHz 天線增益圖



通過觀察電場方向和磁場方向，可以通過工具欄中的 Polar，然后定義 Farfield Plot properties，獲得 E 場方向圖和 H場方向圖，如圖 4-9、圖 4-10 所示。





圖 4-9. E 場方向圖





圖 4-10. H 場方向圖



天線的加工與測試

如圖 5-1 所示，加工了±45°雙極化基站天線樣機，并對其性能進行測試。





圖 5-1 天線樣機



天線的方向圖 E 面和 H 面的主極化和交叉極化的歸一化的測試結果分別如圖 5-2 和圖 5-3 所示。其中，實線為仿真結果，虛線為測試結果，測試結果和仿真結果基本一致。





圖 5-2 E 面方向圖



圖 5-3 H 面方向圖



天線的增益及駐波測試結果如圖 5-4 所示。由于仿真和測試誤差，增益及駐波的測試結果和仿真結果略有不同。





圖 5-4 增益及駐波



結論

本文以達索三維全波電磁仿真工具 CST 為載體，針對實現覆蓋 0.69GHz~0.96GHz 的電磁透明基站天線這一問題，在電磁 MWs 工作室中，建立了雙極化基站天線的仿真模型。通過設置對應激勵源和求解器，仿真出天線的回波損耗和電壓駐波比以及特定頻率的電磁場方向圖。



然而，值得注意的是，雖然仿真結果在理論上是理想化的，但與實際測試存在一定的差異。在電磁仿真領域的后續研究中，我們可以采用其他介質材料或采用其他形狀的基站天線來進一步提升天線的效率和性能。



為了實現這一目標，在未來的工作中，我們需要建立更完善的模型，并選擇合適的激勵源。這需要有深厚的理論基礎和豐富的工程實踐經驗，并且需要技術人員之間的密切合作。



資料來源：達索官方
