過冷奧氏體等溫轉變(time-temperature-transformation，TTT)曲線法和連續冷卻轉變(continuous-cooling-transformation，CCT)曲線法是描述低合金鋼組織轉變的兩種主要方法。TTT 曲線法是在等溫條件下觀察不同保溫時間的組織變化，從而得出不同溫度下的轉變特征。CCT 曲線法是在溫度-時間坐標系上標示各種冷卻速度下組織轉變開始、終止的溫度及轉變量，各種組織開始、終止的連線構成一個完整的連續冷卻轉變曲線，這種方法由于直觀、實用而得到廣泛使用。準確計算和測試不同低合金鋼的 TTT 曲線和 CCT 曲線是利用它們進行組織預測的前提。

在焊接過程中常用CCT曲線來描述焊縫及焊接熱影響區金屬觀組織與溫度、冷卻速度之間的關系。如圖 2-9所示為低合金鋼 Q345 焊接熱影響區的CCT 曲線。A、F、P、B、M 分別代表奧氏體組織區域、鐵素體組織區域、珠光體組織區域、貝氏體組織區域和馬氏體組織區域。4,為連續加熱過程中奧氏體轉變開始線，4,為連續加熱過程中奧氏體轉變終了線;為連續冷卻過程中奧氏體開始析出鐵素體的曲線，gl為奧氏體開始析出珠光體的曲線，hs為奧氏體析出珠光體結束曲線，ph為奧氏體析出貝氏體的曲線，dpg為馬氏體開始轉變曲線(M線)，pg為貝氏體轉變結束曲線，mn為馬氏體轉變結束曲線(M線)。

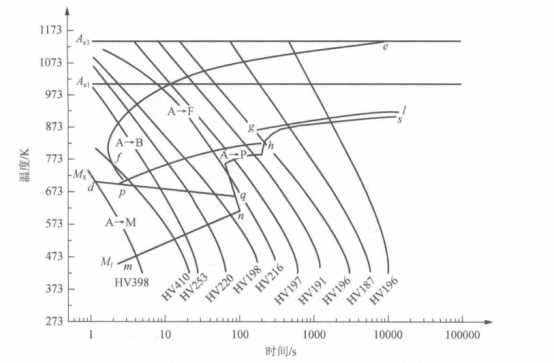

圖2-9 低合金鋼 Q345 焊接熱影響區的CCT曲線

2.3.3 相變模型

相變的種類繁多，分類方法不一，按照原子遷移方式可以將其分為擴散型相變和非擴散型相變。鐵素體、珠光體和貝氏體的相變屬于擴散型相變，馬氏體的相變屬于非擴散型相變。對于鐵素體、珠光體和貝氏體的擴散型相變，常用的擴散型相變模型主要有JMAK 模型、Leblond 模型和 Kirkaldy 模型;對于馬氏體的非擴散型相變，一般采用簡單的Koistinen-Marburger 模型進行數值模擬計算。
