6．劃分網格

在Module下拉列表框中選擇Mesh選項，進入網格功能界面，在窗口頂部的環境欄中設置Object為Part: Part-dian，采用結構化網格劃分技術劃分部件。



（1）分割部件

單擊工具區中的Partition Face:Sketch（分割面：草圖）圖標 ，進入草繪區，單擊工具區中的 圖標，單擊圖5-13中的點1，水平移動鼠標，單擊右側邊線上的點2繪制分割線，雙擊鼠標中鍵完成部件分割。



（2）設置全局種子

單擊工具區中的Seed Part圖標 ，彈出Global Seeds對話框，在Approximate global size文本框中輸入“1”，如圖5-14所示，單擊OK按鈕，完成部件種子的布置，如圖5-15所示。

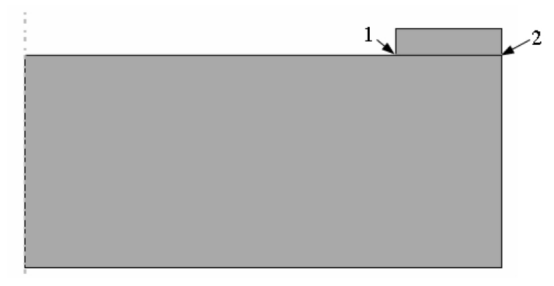

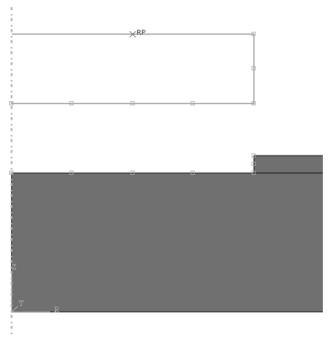

圖5-13 分割部件

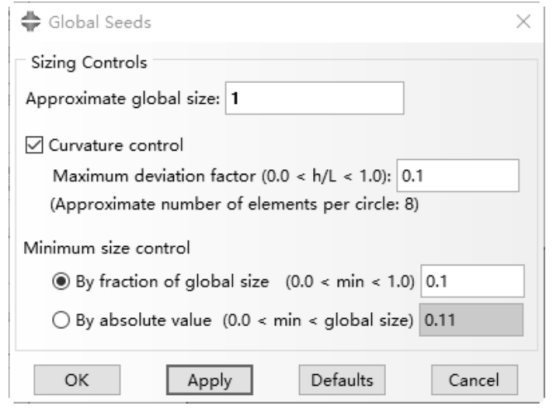

圖5-14 Global Seeds對話框



（3）定義網格屬性

單擊工具區中的Assign Mesh Controls圖標 ，在視圖區將部件全選，單擊提示區的Done按鈕，彈出Mesh Controls對話框，設置ElementShape為Quad，Technique為Structured，如圖5-16所示，單擊OK按鈕，此時部件顏色變?yōu)榫G色。

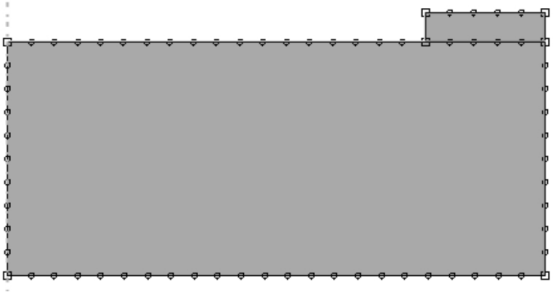

圖5-15 布置部件種子

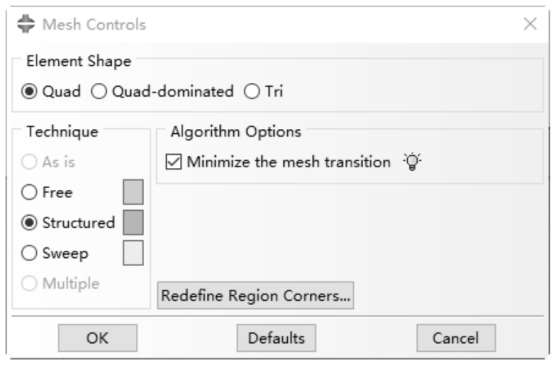

圖5-16 Mesh Controls對話框



（4）設定單元類型

單擊工具區中的Assign Element Type圖標 ，在視圖區將部件全選，單擊提示區的Done按鈕確認，彈出Element Type對話框，設置Geometric Order為Linear，在Quad選項卡中選中Incompatible modes復選框，其他保持默認值，此時的單元類型為CAX4I，如圖5-17所示，單擊OK按鈕。

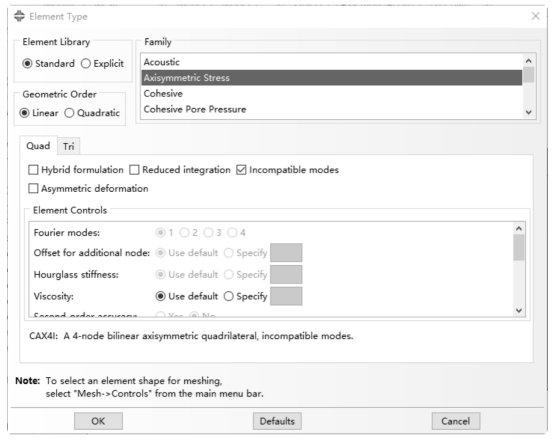

圖5-17 Element Type對話框



（5）劃分網格

單擊工具區中的Mesh Part圖標 ，在視圖區單擊鼠標中鍵，完成網格的劃分，如圖5-18

所示。



單擊窗口頂部工具欄中的 按鈕保存模型。



7．定義接觸

在Module下拉列表框中選擇Interaction選項，進入接觸功能界面。

（1）定義集合

在Interaction模塊下，執行Tools→Surface→Manager命令，彈出Surface Manager對話框，單擊Create按鈕，在彈出對話框的Name文本框中輸入“Surf-tou-B”，單擊Continue按鈕，選中剛體下表面，此時提示區顯示“Choose a side for the edges: Magenta,Yellow”，選擇剛體外部所對應的箭頭顏色。



按照上述方法創建如圖5-19所示的各面集合。集合創建完畢后，Surface Manager對話框如圖5-20所示。

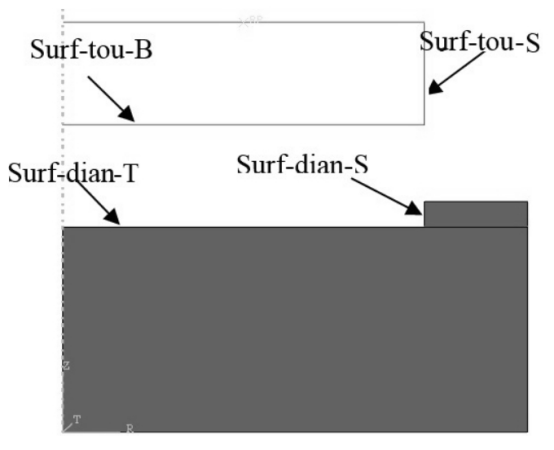

圖5-19 定義集合





圖5-20 Surface Manager對話框



（2）定義無摩擦接觸屬性

單擊工具區中的Create Interaction Property圖標 ，彈出CreateInteraction Property對話框，直接單擊Continue按鈕，彈出Edit ContactProperty對話框，單擊OK按鈕，無摩擦接觸屬性創建完畢。



注意：ABAQUS的默認接觸屬性即為無摩擦接觸屬性。



（3）定義接觸

單 擊 工 具 區 中 的 Interaction Manager 圖 標 ， 彈 出 InteractionManager對話框，單擊Create按鈕，彈出Create Interaction對話框，Name默認為Int-1，設置Step為Step-jiechu，單擊Continue按鈕。提示區提示選擇主面，單擊提示區右側的Surfaces按鈕，彈出Region Selection對話框，選擇Surf-tou-B，單擊Continue按鈕。提示選擇類型，單擊Surface按鈕，再次彈出Region Selection對話框，選擇Surf-dian-T，單擊Continue按鈕，彈出Edit Interaction對話框，如圖5-21所示，單擊OK按鈕。



按照上述方法，以Surf-tou-S為主面，以Surf-dian-S為從面，定義接觸。定義接觸后的模型如圖5-22所示。



注意：在主面、從面的選擇上，通常以剛度大的為主面，反之為從面。



8．邊界條件和載荷

在Module下拉列表框中選擇Load選項，進入載荷功能界面。

（1）定義集合

選擇菜單欄中的Tools→Set→Manager命令，彈出Set Manager對話框,依次創建下列集合。

Set-Fix集合：橡膠墊片上施加固支邊界條件的端面。

l 單擊Create按鈕，彈出Create Set對話框，在Name文本框中輸入“Set-Fix”，單擊Continue按鈕，選中如圖5-23（a）所示端面，在視圖區單擊鼠標中鍵確認，Set-Fix集合建立完畢。

l Set-Symm集合：橡膠墊片上施加對稱約束的各端面。



單 擊 Create 按 鈕 ， 在 彈 出 對 話 框 的 Name 文 本 框 中 輸 入 “SetSymm”，單擊Continue按鈕，選擇如圖5-23（b）所示端面，在視圖區單擊鼠標中鍵確認，Set-Symm集合建立完畢。

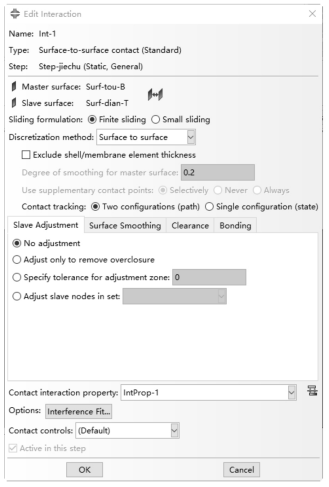

圖5-21 Edit Interaction對話框





圖5-22 為模型定義接觸



l Set-P集合：剛體壓頭的參考點。



單擊Create按鈕，在彈出對話框的Name文本框中輸入“Set-P”，單擊Continue按鈕，選擇剛體上表面參考點RP，如圖5-23（c）所示，在視圖區單擊鼠標中鍵確認，Set-P集合建立完畢。

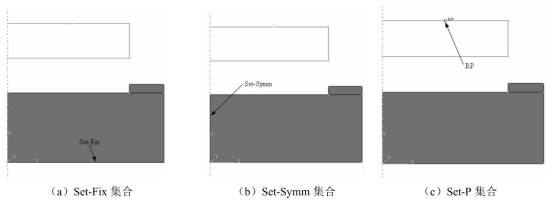

圖5-23 定義約束集合



（2）定義邊界條件

單 擊 工 具 區 中 的 Boundary Condition Manager 圖 標 ， 彈 出Boundary Condition Manager對話框，單擊Create按鈕，彈出CreateBoundary Condition對話框，在Name文本框中輸入“BC-Fix”，設置Step為Initial，Types for Selected Step為Displacement/Rotation，如圖5-24所示，單擊Continue按鈕。彈出Region Selection對話框，選擇Set-Fix，如圖5-25所示，單擊Continue按鈕。在彈出的Edit Boundary Condition對話框中選中U2復選框，如圖5-26所示，單擊OK按鈕。

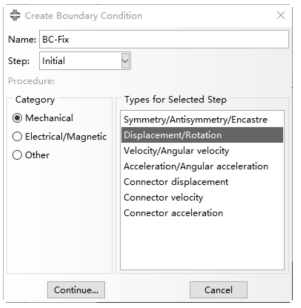

圖5-24 Create Boundary Condition對話框

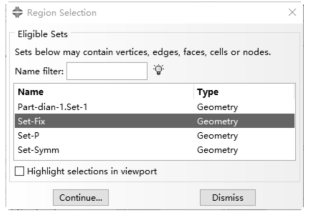

圖5-25 Region Selection對話框



按照上述方法為墊片施加對稱邊界條件。在Boundary ConditionManager對話框中單擊Create按鈕，彈出Create Boundary Condition對話框，在Name文本框中輸入“BC-Symm”，設置Step為Initial，Types forSelected Step為Displacement/Rotation，單擊Continue按鈕。彈出RegionSelection對話框，選擇Set-Symm，單擊Continue按鈕。在彈出的EditBoundary Condition對話框中選中U1復選框，單擊OK按鈕，對稱邊界條件創建完成。



最后為剛體定義位移邊界條件。在Boundary Condition Manager對話框中單擊Create按鈕，彈出Create Boundary Condition對話框，在Name文本框中輸入“BC-P”，設置Step為Step-jiechu，Types for SelectedStep為Displacement/Rotation，單擊Continue按鈕。彈出Region Selection對話框，選擇Set-P，單擊Continue按鈕。在彈出的Edit BoundaryCondition對話框中選中U1、U2和UR3復選框，并在U2文本框中輸入“-5.01”，如圖5-27所示，單擊OK按鈕。

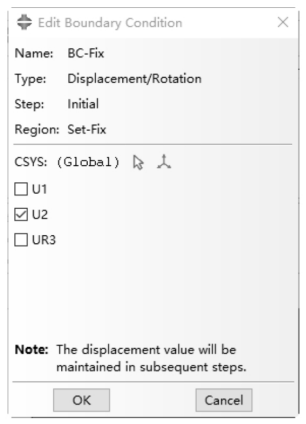

圖5-26 Edit Boundary Condition對話框1

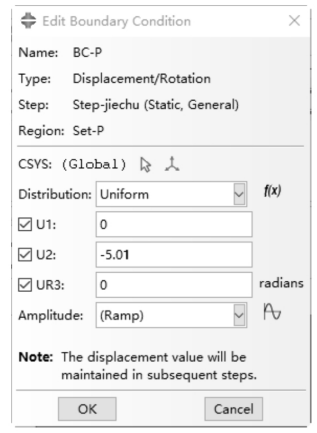

圖5-27 Edit Boundary Condition對話框2



創建分析步Step-jiya的剛體位移。在Boundary Condition Manager對話框中，單擊BC-P邊界條件在Step-jiya下的Propagated，然后單擊Edit按鈕，彈出Edit Boundary Condition對話框，將U2文本框的數值修改為-6.5，單擊OK按鈕，創建好的邊界條件如圖5-28所示。

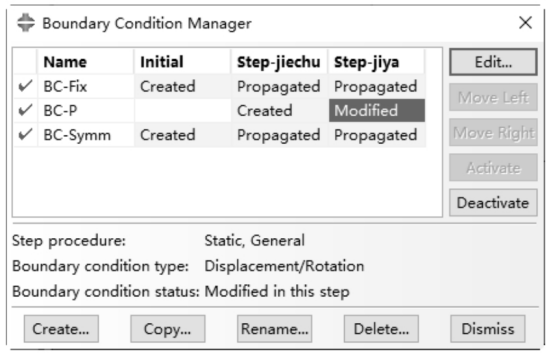

圖5-28 邊界條件



5.2.3 結果處理

1．提交分析作業

在 Module 下 拉 列 表 框 中 選 擇 Job 選 項 ， 單 擊 工 具 區 中 的 JobManager圖標 ，彈出Job Manager對話框，單擊Create按鈕，彈出Create Job對話框，設置Name為Job-cailiao-1，如圖5-29所示，單擊Continue按鈕。彈出Edit Job對話框，保持各默認值不變，單擊OK按鈕。



此時新創建的作業顯示在Job Manager對話框中，如圖5-30所示。單擊工具欄中的按鈕來保存所建的模型，然后單擊Submit按鈕提交分析。



單擊Monitor按鈕，打開Job-cailiao-1 Monitor對話框，進行分析，分析完成后，單擊Dismiss按鈕，關閉對話框，然后單擊Results按鈕，進入Visualization模塊。



2．后處理

如上所述，在Job模塊中完成分析計算后直接進入Visualization模塊進行后處理。具體操作步驟如下。



（1）顯示變形圖

單擊工具區中的Plot Deformed Shape（繪制變形圖）圖標，顯示出變形后的網格模型，如圖5-31所示。



（2）顯示云紋圖

單擊工具區中的Plot Contours on Deformed Shape圖標，可顯示出Mises應力云紋圖。選擇菜單欄中的Result→Field Output命令，在彈出的Field Output對話框中可以選擇輸出變量的類型，軟件中默認為主應力輸出，如圖5-32所示。



單擊Field Output對話框中的Step/Frame（分析步／幀）圖標，在彈出的Step/Frame對話框中可以選擇性地顯示某一個分析步的增量步所對應的云紋圖。圖5-33（a）和圖5-33（b）所示分別為第一個分析步結束后的應力云紋圖和第二個分析步結束后的應力云紋圖。



（內容、圖片來源：《ABAQUS 2020有限元分析從入門到精通》，侵刪）
