在Load功能模塊中，可以對模型施加多種載荷，本節將介紹幾種工程實際中較常用的載荷(集中載荷、彎矩載荷、線載荷、面載荷、壓力載荷、重力載荷和體載荷等)。

使用實體單元C3D8R對懸臂梁建模，在梁的一端施加彎矩載荷(如圖8-11所示)，為何在DAT文件中出現下列錯誤信息：

*** ERROR: DEGREE OF FREEDOM 6IS NOT ACTIVE ON NODE 93 INSTANCEPART-I-I. THIS LOADING IS NOT VALID.（部件實體PART-1-1上節點93的第6個自由度不可用，所施加的載荷是無效的）

實體單元的節點只有平動自由度U1、U2、U3，沒有轉動自由度UR1、UR2、UR3，因此不能直接在實體單元的節點上施加彎矩載荷或定義轉動邊界條件。雖然ABAOUS/CAE提供了如圖8-11所示的操作界面，但讀者應該自己判斷是否可以施加這樣的載荷。

需要注意的是，彎矩載荷的作用是使實體發生整體的彎曲變形，這是各個節點的平動所形成的綜合效果，而節點轉動自由度的含義是以這個節點為中心做轉動，讀者應注意區分這二者的區別。

圖8-12 在參考點與彎矩作用區域之間建立耦合約束

如果確實需要在實體單元上施加彎矩載荷，可以通過建立耦合(coupling)約束的方法來實現。操作步驟如下；

1）在需要定義彎矩載荷的位置定義一個參考點(reference point)

2）將彎矩載荷所作用的實體單元區域定義為一個集合(注意:要選擇一個區域，而不是僅僅一個節點)。

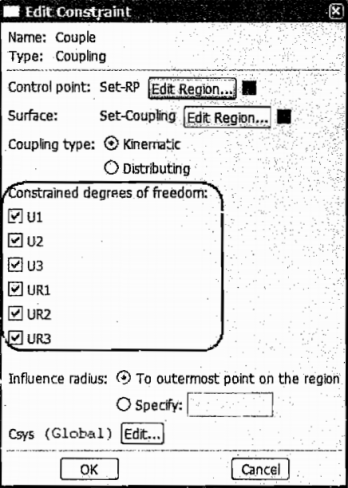

3）在Interaction功能模塊中，單擊菜單Constraint-Create，將類型設為Coupling，在上述區域和參考點之間建立耦合約束。在如圖8-12所示的對話框中，選擇Kinematic約束(實體單元區城不能再發生變形)或Distributing約束(實體單元區域可以發生變形)。

4）在Load功能模塊中，將彎矩載荷直接施加在參考點上，此彎矩將會被傳遞到整個耦合區域上。

T相關知識J同樣道理，二維實體單元(平面應力、平面應變和軸對稱單元)也只有平動自由度U1和U2，沒有轉動自由度UR3，因此不能直接施加彎矩載荷。

梁單元和殼單元的節點上才具有轉動自由度，可以直接施加彎矩載荷或定義轉動位移。
