定義具有壓力載荷的滑動邊界區域

壓力載荷可應用于滑動邊界區域，以模擬材料移動經過時在空間中固定的載荷(參見圖7)?；瑒舆呍谂c邊界區域相切的方向上不受約束;因此，除非應用自適應網格約束，否則施加載荷的區域?qū)⒏鶕?jù)自適應網格劃分算法移動，這在物理上可能沒有意義。

若要允許壓力載荷在材料上滑動，請創建滑動邊界區域。

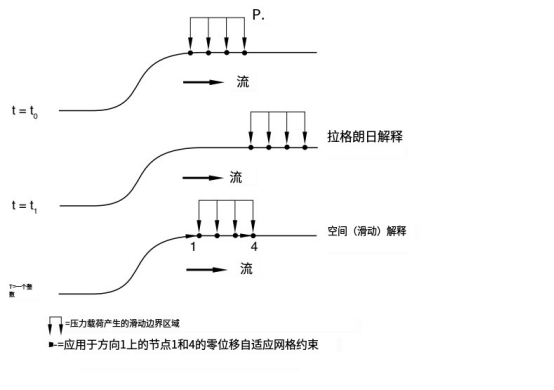

圖7：向自適應網格域施加滑動分布壓力載荷。

輸入文件用法：*DLOAD，區域類型=SLIDING

Abaqus軟件用法：在Abaqus軟件中不支持使用壓力載荷定義的邊界區域。

帶壓力載荷的歐拉邊界區域的定義

為了將壓力區域應用程序從材料運動中分離出來，創建一個歐拉邊界區域并應用空間網格約束法向表面。如果沒有網格約束被應用，網格的行為將像一個滑動邊界區域(沒有材料將流過表面)。

作為一個例子，它經常被假定為一個均勻的環境壓力存在于一個歐拉域的流出邊界。這種情況可以通過使用分布載荷定義歐拉邊界區域的壓力來模擬，并應用垂直于表面的空間網格約束，如圖8所示。

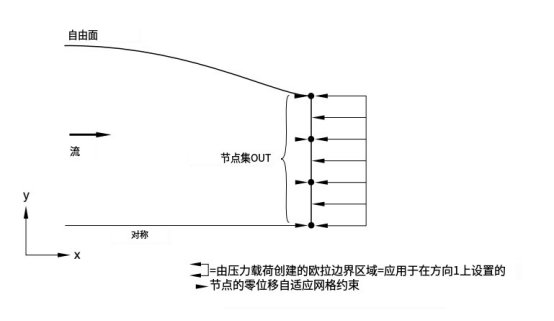

圖8：在歐拉自適應網格域的流出邊界處模擬環境壓力。

輸入文件用法：

*負載，區域類型=歐拉

Abaqus軟件用法：在Abaqus軟件中不支持使用壓力載荷定義的邊界區域。

分布的地表通量和熱條件

在耦合熱應力分析中，Abaqus/Explicit還為分布的表面通量、對流膜條件和輻射條件創建邊界區域。

這些載荷的邊界區域規則與分布載荷的規則相同。指定邊界區域類型的能力也是一樣的。

集中荷載

當集中載荷施加到自適應網格區域的邊界上時，Abaqus/Explicit會創建一個與載荷重合的邊界區域。由于不可能確定與集中荷載相關聯的表面積，因此施加集中荷載的每個節點都將被認為是它自己的邊界區域。但是，您可以控制每個單節點區域的行為。

如果集中載荷施加到自適應網格區域內部的節點上，這些節點將隨著材料在所有方向上移動(即，它們將是非自適應的)。

定義具有集中載荷的拉格朗日邊界區域

默認情況下，由集中荷載創建的邊界區域?qū)槔窭嗜?。每個單節點拉格朗日邊界區域?qū)⒆裱牧显诿總€方向(節點將是非自適應的)。

輸入文件用法：

*CLOAD，區域類型=拉格朗日量

Abaqus軟件用法：在Abaqus軟件中不支持使用集中荷載定義的邊界區域。

定義具有集中載荷的滑動邊界區域

可將集中載荷應用于滑動邊界區域，以模擬材料移動經過時在空間中固定的載荷(參見圖9)。

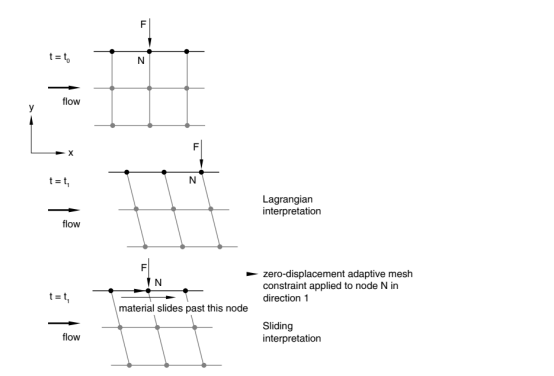

圖9：向自適應網格域施加集中滑動載荷。

滑動節點在與邊界區域相切的方向上不受約束，因此，除非應用自適應網格約束，否則加載點將根據自適應網格劃分算法移動，這可能沒有物理意義。

要允許集中載荷在材料上自由滑動，請創建滑動邊界區域。

輸入文件使用情況：*CLOAD，區域類型=SLIDING

Abaqus軟件用法：在Abaqus軟件中不支持使用集中荷載定義的邊界區域。

具有集中載荷的歐拉邊界區域的定義

為了將集中載荷從材料運動中解耦，創建一個歐拉邊界區域，并應用垂直于表面的空間網格約束。如果沒有網格約束，每個單節點邊界區域?qū)⒈憩F(xiàn)為一個滑動邊界區域。

輸入文件用法：

*CLOAD，區域類型=歐拉

Abaqus軟件用法：在Abaqus軟件中不支持使用集中荷載定義的邊界區域。
