有時候在CST軟件仿真結束之后我們想看某個頻點的電場磁場,但是仿真之前也沒有設置這個頻點的監視器,是不是需要重新設置再仿真呢?頻域求解器可以不需要。

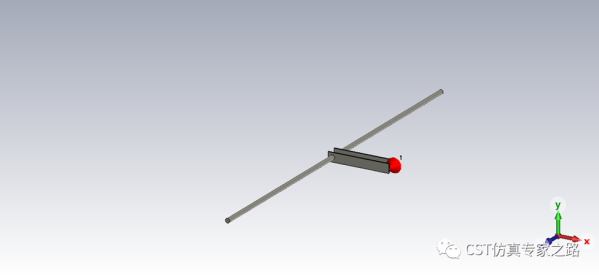

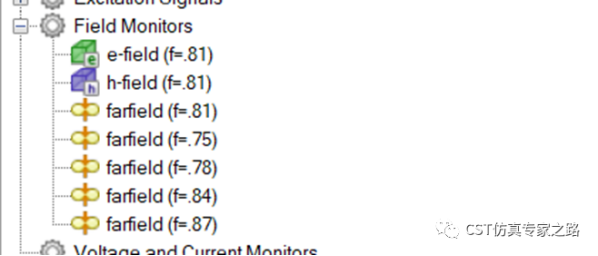

以自帶天線為例,已經定義了一個頻點的電場磁場:

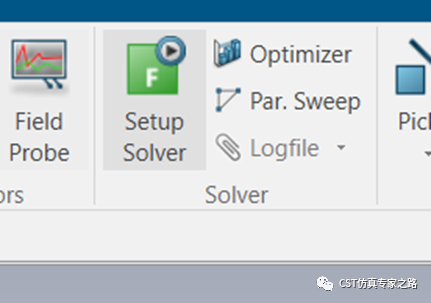

用F求解器仿真:

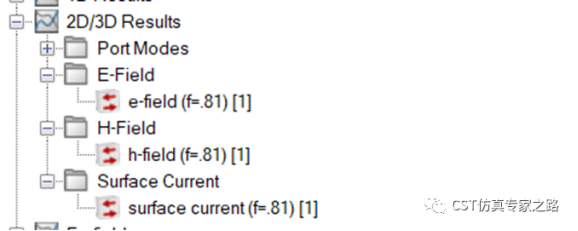

正常獲得這個頻率下的E,H和表面電流:

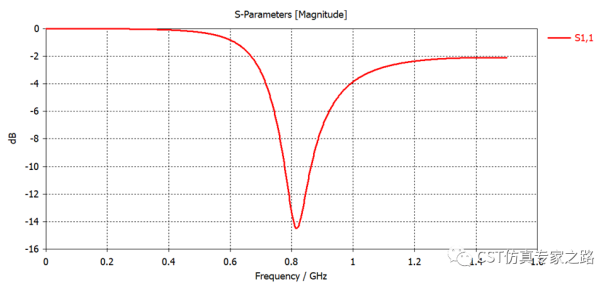

如果進入S參數結果:

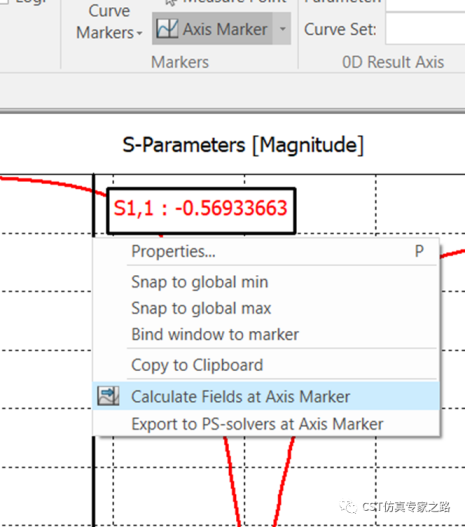

加個標尺,然后右鍵計算這個頻率的場:

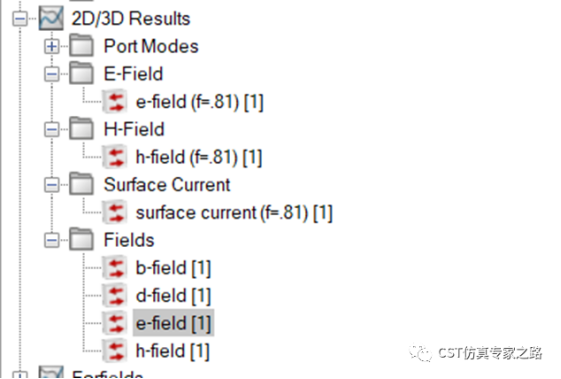

就獲得任意頻率的BDEH四個場:
(內容、圖片來源:CST仿真專家之路公眾號,侵刪)
