ODB++ 數據庫格式旨在促進 PCB 制造過程中涉及的數據傳輸。Mentor Graphics? Expedition?; Mentor Graphics? Boardstation; Mentor Graphics? PADS? Boardstation; Altium P-CAD; Altium Protel 99SE; Zuken CR-5000; CADSTAR; Visula; Cadence? Allegro; Altium? Designer 等都可以導出ODB++格式的文件，且 Mentor Graphics? Boardstation 的 ODB++導出接口是免費的。默認狀態下，導出 ODB++格式的文件會含有很多的文件夾。因此，在導出 ODB++文件時一定要選擇將文件打包為 ".zip" 或者 ".tgz" 格式，導入算法會自動進行解壓。

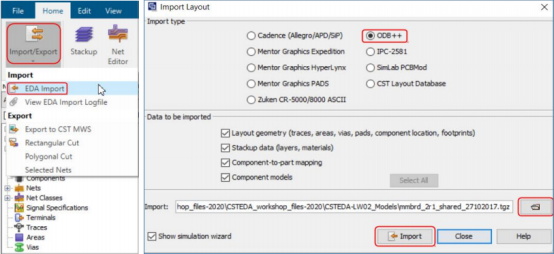

在上述 PCB 設計軟件中導出并生成壓縮文件包(*.zip; *.tgz; *.gz)后，可以被 CST 直接導入。CST PCBS 中導入 ODB++的方法為點擊 Home 選項卡下的 Import/Export 下拉菜單，選擇 EDA Import 選項。在彈出的對話框中，先選擇導入格式為 ODB++，然后點擊文件夾圖標，找到壓縮文件包的保存路徑，最后點擊 Import 導入即可，如下圖所示：

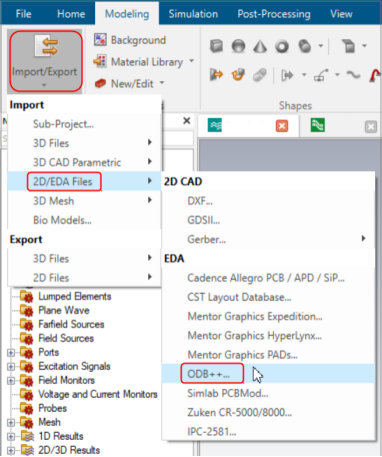

CST MWS 中導入 ODB++的方法如下圖所示，點擊 Modeling 選項卡下的 Import/Export 下拉菜單，選擇 Import > 2D/EDA Files，在其展開菜單中選擇 ODB++…，然后找到壓縮文件包的保存路徑并導入即可。需要注意的是，在 MWS 中導入 EDA 文件時，需將長度單位設置為 mm 或 mil 這種印制電路板常用的的尺寸單位。

以上內容出自達索官方文檔。
