網格編輯工具(選擇菜單Mcsh→Edit)有什么作用?
使用網格編輯工具可以實現以下功能:
1)編輯節點。例如,創建總體坐標系或參考坐標系下的新節點、編輯已有節點、刪除節點、合并節點和調整二次單元的中間節點等。
2)編輯單元。例如,創建新單元、刪除單元、改變殼單元面的法線方向、將較狹窄的四邊形單元改為質量較好的三角形單元和將質量較差的三角形單元合并為四邊形單元等。
3)編輯網格。例如,創建實體單元層和創建殼單元層等。4)網格細化。此功能僅適用于只包含三角形單元的二維孤立網格部件(orphan mesh part)。
在編輯網格的過程中,可以撤銷前面的操作,而且可以自行設置撤銷操作的次數(如圖 9-8 所示)。

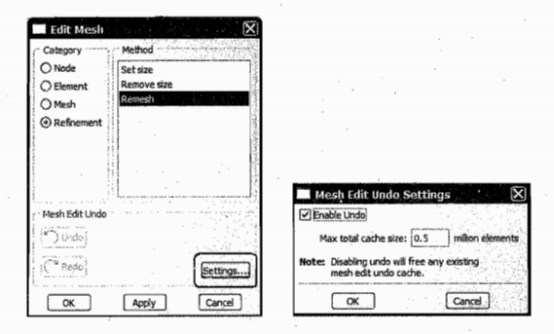

圖9-8設置可以撤銷網格編輯操作的次數
提示:修改孤立網格部件時,圖98中的所有網格編輯工具都是可用的。修改幾何部件或幾何部件實體的網格時,僅前兩項網格編輯工具Node和Element可用。
關于網格編輯工具的詳細介紹,請參見《實例詳解》第10.1.5節“修改節點坐標”中的實例和ABAQUS6.7幫助文檔《ABAQUS/CAE User'sManual》第46章“The Edit Meshtoolset”。
(內容、圖片來源:《ABAQUS有限元分析常見問題解答》,侵刪)
