EMC（電磁兼容性）是現代電子設備設計中至關重要的一環，確保設備在電磁環境中的穩定運行以及避免對周圍環境產生干擾。EMC測試是評估設備在電磁環境中的性能的關鍵步驟之一。其中，傳導發射測試是一種常見的方法，用于評估設備通過導線和電纜傳輸?shù)碾姶泡椛渌?。本文將探討傳?dǎo)發射電流法測試的原理，測試過程以及其在EMC測試中的重要性。







傳導發射電流法測試中的電流探頭是用于測量設備導線和電纜上的傳導電流的關鍵工具。其原理基于電磁感應和安培定律。在很多的研討會上我都講過，設計電流探頭需要用到麥克斯韋方程組去計算，所以有興趣的可以學一學麥克斯韋方程組，請參考《淺談麥克斯韋方程組的積分形式》。



讓我詳細解釋一下：

原理：



電磁感應： 當設備中的電流流經導線或電纜時，它會在周圍產生一個磁場。根據電磁感應定律，這個變化的磁場會在附近的傳感器或探頭中產生感應電流。



安培定律： 安培定律說明了通過導體的電流與該導體周圍的磁場之間的關系。根據安培定律，導體中的電流與通過其周圍的磁場之間存在一個直接的關聯。因此，通過測量傳感器中感應的電流，可以確定通過導線或電纜的實際電流。



測試過程：

設備準備： 在測試之前，需要準備好待測試的設備，確保其處于正常工作狀態，并連接到適當?shù)碾娫春图虞d。

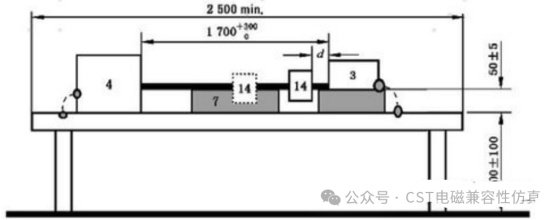

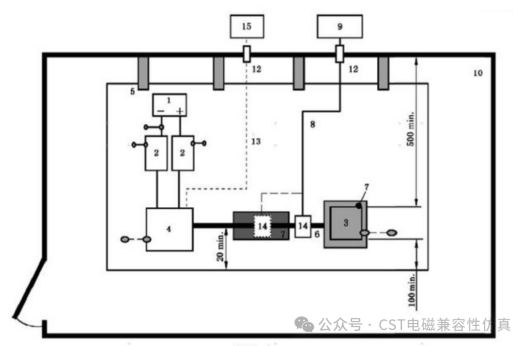

測試設置： 設備通常放置在一個穩定的測試臺上，周圍沒有任何金屬或反射物。測試環境需要符合標準的EMC測試要求。



電流測量： 使用傳感器或電流夾測量設備導線和電纜上的傳導電流。這些傳感器可以直接連接到設備的導線或通過無線連接進行測量。



數據采集： 通過測試儀器采集傳導電流的數據，并記錄在數據表中。這些數據將用于后續的分析和評估。



分析與評估： 將采集的數據與標準的EMC要求進行比較，以評估設備的輻射水平是否符合要求。根據測試結果，可能需要對設備進行調整或改進以提高其EMC性能。



重要性：

傳導發射電流法測試在EMC領域中具有重要意義。通過評估設備在其導線和電纜上的傳導電流，可以有效地識別并解決設備可能引起的電磁干擾問題。這有助于確保設備在實際應用中的穩定運行，并避免對其他設備或環境造成不必要的干擾。







總之，傳導發射電流法測試是EMC測試中的重要步驟之一，通過測量設備在其導線和電纜上的傳導電流來評估其輻射水平。了解其原理、公式以及重要性有助于更好地理解和應用于實際的EMC測試中。



目前小編也是通過CST設計了一個CE電流法的電流探頭，型號是F52B。

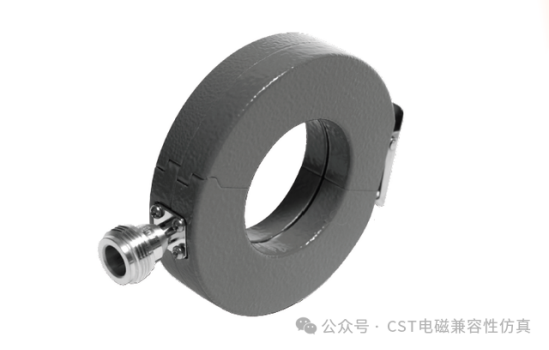

FCC F-52B電流檢測探頭,是美國FCC（Fischer Custom Communications, Inc. ）公司開發制造的電流探頭，具有寬帶、高靈敏度、大電流的處理能力，可用頻率范圍涵蓋了基本的電源頻率，能滿足用戶的各種需要。



FCC F-52B電流檢測探頭用途

當需要RF電流測量時，可以使用電流檢測探頭，通過將載流導體置于探頭的“感測”窗口中，并用RF檢測器測量探頭的輸出電壓來進行電流測量。探頭的校準允許測量到的電流的電壓的轉換。電流測量可以在每個探頭提供的傳遞阻抗曲線中所示的頻率范圍內進行?；旧蠜]有電路的負載。并且該技術允許測量期間被測器件的正常操作。



FCC F-52B電流檢測探頭主要參數

頻率范圍：10kHz - 500MHz

dBΩ (nominal)：15

ZtΩ (nominal)：5.6

連接器：N

內徑:40

外徑:80

厚度:19

大初級電流（DC-400Hz):200

RF(CW):2

峰值脈沖電流：100



F-52B可用于測量線纜及傳輸線上的高頻EMI電流，開展CE測試和BCI測試都可以使用F-52B進行電流監視，可以測量10KHz~400MHz的射頻電流，在DC~400Hz可以承受200A的樣品工作電流，可通過射頻電纜反饋到接收機或頻譜儀顯示。



滿足標準：可用于CISPR32,CISPR25,DO160-SECTION21

轉移阻抗

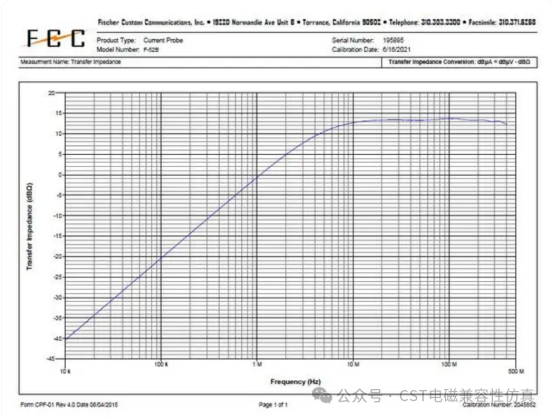

轉移阻抗曲線如下圖：

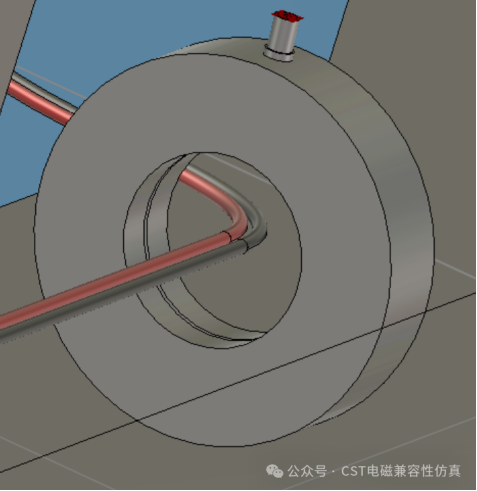

我的設計





（內容、圖片來源：CST電磁兼容性仿真，侵刪）
