應用空間網格約束的規則

空間網格約束可以不受限制地應用于歐拉邊界區域或自適應網格域內部的節點。



在拉格朗日和活動幾何角的二維和三維節點都完全受限于與底層材料一起移動。沒有網格約束可以應用在這樣的角落。



自適應網格約束不得與拉格朗日和滑動邊界區域固有的其他網格約束沖突;因此，自適應網格約束只能切向應用于拉格朗日或滑動邊界區域。這一限制意味著，自適應網格約束可以只適用于在兩個方向上的三維邊界區域中，在一個方向上的二維邊界區域，或在一個方向上的拉格朗日或活躍的幾何邊緣，它可能并不總是可行的，堅持這一規則，特別是如果邊界經歷有限的旋轉。因此，如果邊界區域的法線不垂直于節點處的規定網格約束，它總是沿著邊界區域的當前表面移動，以便網格運動在規定約束方向上的投影是正確的(見圖4)。

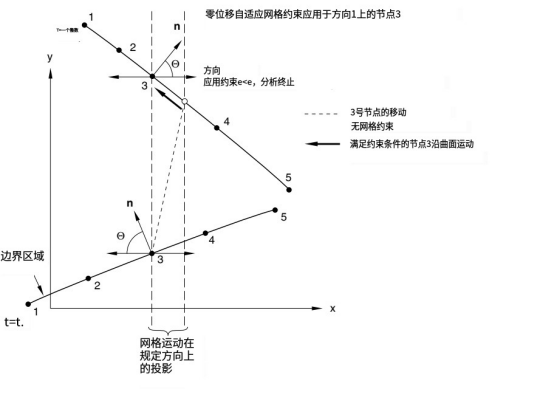

圖4：強制執行空間網格約束。



如果邊界區域的法線接近所應用的網格約束的方向，將需要大的網格運動來滿足約束。默認情況下，如果邊界區域得法線與規定約束得方向之間得角度小于0，則終止分析。該截止角稱為網格約束角，其默認值為60°。



當將自適應網格約束應用到沿拉格朗日或活動幾何邊的節點時，也會使用網格約束角度0。由于獨立的網格運動不能規定垂直于這些邊緣，分析被終止，如果規定的約束和平面垂直于邊緣之間的角度低于指定的網格約束角度。



您可以更改網格約束角的值(5°<0c<85“).不建議設置0c<45°，因?yàn)樗赡軙?dǎo)致確定自由表面幾何形狀的錯誤，特別是對于曲面。



輸入文件用法：

“自適應網格控制，網格約束角=0c

ABAQUS軟件使用：STEP模塊：其他->ALE自適應網格控件->Create：Mesh約束角：0C



定義隨時間變化的網格約束

非零網格約束的規定幅度可以根據幅度定義在一個步驟中隨時間變化(參見幅度曲線)

輸入文件用法：使用以下兩個選項：

*振幅，名稱=名稱

自適應網格約束，振幅=名稱

ABAQUS軟件用法：STEP模塊：其他->ALE自適應網格約束->創建：所選步驟的類型：位移/旋轉或速度/角速度：選擇區域：運動：獨立于底層材料：振幅：振幅

在局部方向應用空間網格約束

如果在節點處定義了局部坐標系，則空間網格約束將在局部方向上應用(請參見變換坐標系);否則，將在全局方向上應用空間網格約束。

應用拉格朗日網格約束

節點上的拉格朗日網格約束用于表示不應應用網格平滑;即，節點必須遵循材料。

輸入文件用法：

*自適應網格約束，

約束類型=拉格朗日量

ABAOUS軟件使用：STEP模塊：其他->ALE自適應網格約束->創建：所選步驟的類型位移/旋轉或速度/角速度：選擇區域：運動：跟隨底層材料



在局部方向應用空間網格約束

如果在節點處定義了局部坐標系，則空間網格約束將在局部方向上應用(請參見變換坐標系);否則，將在全局方向上應用空間網格約束。



應用拉格朗日網格約束

節點上的拉格朗日網格約束用于表示不應應用網格平滑;即，節點必須遵循材料。

輸入文件用法：



*自適應網格約束。

約束類型=拉格朗日量

ABAOUS軟件使用：STEP模塊：其他->ALE自適應網格約束->創建：所選步驟的類型位移/旋轉或速度/角速度：選擇區域：運動：跟隨底層材料



修改Allete自適應網格約束

默認情況下，在上一個分析步驟中定義的所有自適應網格約束在后續步驟中保持不變。相對于預先存在的自適應網格約束，為給定步驟定義有效的自適應網格限制。在每個新步驟中，可以修改現有的自適應網格約束，并且可以指定其他自適應網格約束。



輸入文件用法：

使用以下任一選項修改現有自適應網格約束或指定其他自適應網格約束：

自適應網格約束，

自適應網格約束，OP=MOD

Abaqus軟件用法：步長模塊：其他-》Allete自適應網格約束-》管理器：選擇所需的步長和網格約束：編輯

移除Allete自適應網格約束

如果選擇在某個步驟中刪除任何自適應網格約束，則不會從上一步驟傳播任何自適應網格限制。因此，在此步驟中生效的所有自適應網格約束必須重新指定。

輸入文件用法：

使用以下選項刪除所有先前定義的自適應網格約束，并指定新的自適應網格限制：

*自適應網格約束，OP=新建

如果OP=NEW參數用于一個步驟中的任何自適應網格約束選項，則它必須用于該步驟中的所有自適應網格約束選項。

Abaqus軟件用法：步進模塊：其他->Allete自適應網格約束->管理器：選擇所需的步進和網格約束：停用
