在電磁兼容（EMC）與電磁干擾（EMI）設計領域，仿真工具的精度直接決定產品是否能通過電磁合規測試（如 CE、FCC 認證），避免因?qū)嶓w測試失敗導致的研發返工。CST Studio Suite 作為專注于高頻電磁仿真的主流工具，憑借多算法融合、全頻段覆蓋的技術特性，在 EMC/EMI 仿真中表現突出。本文從精度優勢、影響因素、行業驗證及實操建議四維度，解析其仿真精度水平與應用邏輯。

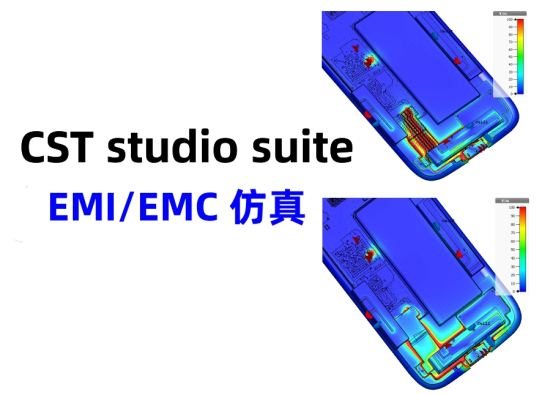

一、CST Studio Suite 的 EMC/EMI仿真優勢

CST Studio Suite 的精度優勢源于其針對電磁問題的底層技術設計，尤其適配 EMC/EMI 仿真中 “寬頻段、多場景、復雜結構” 的核心需求：

1. 多算法融合：覆蓋 EMC/EMI 全頻段仿真需求

EMC/EMI 問題涉及從低頻（kHz 級，如電源噪聲）到高頻（GHz 級，如射頻輻射）的全頻段，單一算法難以兼顧精度與效率，CST 通過多算法協同實現全頻段精準仿真：

時域有限差分法（FDTD）：核心算法之一，擅長解決高頻輻射、瞬態干擾問題（如 PCB 板射頻泄漏、天線輻射干擾），時間步長最小可達皮秒級，能精準捕捉電磁脈沖（EMP）、靜電放電（ESD）等瞬態 EMI 事件的傳播過程，時域仿真結果可直接轉換為頻域數據，避免頻段轉換誤差。

頻域有限元法（FEM）：適配低頻電磁兼容分析（如電機、變壓器的傳導干擾），支持復雜幾何結構（如多繞組線圈、屏蔽腔體）的精細建模，對材料非線性（如鐵磁材料磁滯特性）的模擬精度高，能準確計算低頻磁場耦合導致的 EMI。

傳輸線矩陣法（TLM）：在腔體諧振、屏蔽效能分析中優勢顯著（如電子設備金屬外殼的 EMI 屏蔽效果），支持快速計算不同屏蔽材料（如銅、鋁、吸波材料）的插入損耗，與實測值誤差可控制在 3dB 以內。

此外，CST 的 “算法自動選擇” 功能可根據仿真目標（如頻段、結構復雜度）推薦最優算法，避免因算法選型不當導致的精度偏差。

2. 高精度建模與材料庫

EMC/EMI 仿真的精度依賴對 “結構 - 材料 - 激勵” 的真實還原，CST 在這兩方面提供強支撐：

復雜結構建模能力：支持從 CAD 軟件（SolidWorks、CATIA）直接導入 PCB 板、芯片封裝、電纜線束等精細模型，保留關鍵細節（如 PCB 過孔、芯片引腳、電纜屏蔽層紋理）；內置 “參數化建模工具” 可快速調整結構尺寸（如屏蔽罩開口大小、電纜間距），便于分析結構優化對 EMC 性能的影響，建模誤差可控制在 0.1mm 以內，遠低于 EMC 測試的允許誤差范圍。

專業電磁材料庫：內置數千種電磁材料參數，涵蓋導體（銅、銀）、絕緣體（FR4、陶瓷）、磁性材料（坡莫合金、鐵氧體）、吸波材料（羰基鐵粉、鐵氧體片）等，支持自定義材料的介電常數、磁導率、電導率隨頻率的變化曲線（如 FR4 的介電常數在 1GHz 時約 4.4，10GHz 時降至 4.0），可精準模擬材料在不同頻段的電磁特性，避免因材料參數不準導致的仿真偏差。

3. 耦合效應仿真

EMC/EMI 問題本質是 “電磁耦合” 導致的干擾，CST能精準模擬多類型耦合效應：

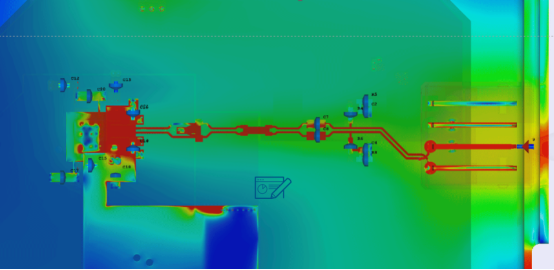

l傳導耦合：支持模擬電纜線束、PCB走線間的傳導干擾，通過“傳輸線建模”計算共模電流、差模電流的分布，精準預測傳導發射（CE）測試中的電壓 / 電流超標問題（如電源線上的諧波干擾）。

l輻射耦合：可模擬設備間的輻射干擾（如手機射頻信號對導航設備的干擾），通過 “近場 - 遠場轉換” 計算輻射場強（如 3 米法、10 米法測試中的輻射發射值），與實測值的偏差通常小于 5%。

l屏蔽與濾波仿真：支持分析屏蔽結構（如金屬外殼、屏蔽網）的屏蔽效能（SE），以及濾波器（如 EMI 濾波器、穿心電容）的插入損耗，可直接輸出符合 EMC 測試標準（如 EN 55032、FCC Part 15）的曲線報告，為屏蔽 / 濾波設計提供精準依據。

CST Studio Suite在EMC/EMI仿真中的精度，已通過大量行業案例驗證：在合理設置建模、算法、邊界條件的前提下，仿真與實測的誤差可控，完全滿足產品研發階段的電磁兼容預研、設計優化與合規預測需求，縮短研發周期、降低成本。
