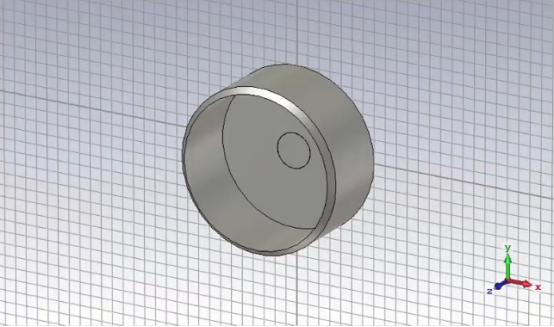

在CST電磁仿真中，常出現“參數一致僅維度切換，本征模電場分布卻差異明顯”的情況。這并非軟件誤差，而是2D與3D在幾何簡化、場域定義、邊界條件等核心層面的固有差異所致。本文從本征模分析本質出發，拆解關鍵影響因素，并給出排查建議。

一、維度差異：2D是3D的“理想化近似”

本征模分析核心是求解結構內“滿足邊界條件的電磁諧振模式”，結果依賴“場域空間維度定義”，2D與3D的核心區別在第三維度（通常為Z軸）的處理：

l2D仿真：默認結構沿Z軸無限延伸，僅求解XY平面場分布，假設Z軸場分量為0或按特定規律（如TEz/TMz模式）變化；

l3D仿真：完整描述三維場分布，Z軸邊界條件（截斷、延伸）需明確定義，場分量可在XYZ三向自由分布（如TEx/TEy/TEz模式）。

這種簡化使2D成為3D的理想近似，若3D結構第三維度非無限延伸（如有限長波導、有厚度貼片天線），二者電場分布必然不同。

二、4類核心差異原因

在材料、激勵、頻率范圍等參數不變時，電場分布差異源于維度相關的隱性區別：

1.幾何建模的“維度簡化誤差”

2D對第三維度的處理是直接誘因：

l有限長波導：3D結構（如100mm長矩形波導）在2D中被簡化為無限長，忽略兩端邊界反射；2D電場僅體現XY平面駐波，無Z軸衰減；3D因反射在Z軸形成駐波疊加，電場呈周期性強弱變化，兩端還會出現邊緣畸變。

l有厚度貼片天線：2D忽略Z軸厚度（視為理想薄貼片），電場僅集中在XY平面；3D需輸入實際厚度，Z軸會形成邊緣場（如貼片上下表面電場泄漏），導致場分布范圍更廣，模式純度下降。

2.場域維度與模式類型“不匹配”

本征模模式分類依賴維度：2D僅支持面內模式（TEz/TMz），3D支持全空間模式（TEx/TEy/TEz），規律完全不同。

如矩形諧振腔：2D（Z軸無限）僅能求解TEz/TMz模式，電場無Z軸分量；3D中Z軸長度有限，會激發出TE101/TE111等三維模式，電場在Z軸形成駐波（最大值在Z軸中點），且出現Z軸分量。若2D選TMz模式，3D激發出TE101模式，二者電場方向、強弱完全不同。

3.邊界條件的“等效性差異”

即便面板顯示邊界類型一致（如均為理想導體），2D與3D實際效果仍有偏差：

l第三維度邊界：2D默認Z軸為周期性邊界（因無限延伸），3D需手動設置；2D理想導體僅約束XY平面電場垂直邊界，Z軸無約束；3D理想導體約束三向電場，若Z軸設為開放邊界（如空氣域截斷），還會引入PML吸收邊界，電場衰減規律與2D不同。

l邊角效應：2D邊角為二維直角，3D為三維立體角（如波導棱邊），3D棱邊會產生邊緣電場集中（強度遠高于2D），導致邊角處電場出現尖峰，2D無此現象。

4.求解算法的“維度適配性”

2D與3D本征模求解算法細節不同，即使迭代次數、收斂精度一致，也會有細微差異：

l2D：基于二維亥姆霍茲方程，僅離散XY平面，網格少、速度快，但丟失三維場耦合信息；

l3D：基于三維麥克斯韋方程組，離散XYZ三向網格，考慮場分量耦合（如Ex與Hy、Ez相互影響），可能出現XY平面電場激發Z軸磁場的情況，2D因簡化忽略這種耦合，最終導致場分布差異。

2D與3D電場分布差異，本質是“理想化近似”與“真實三維場景”的矛盾：2D用于簡化計算、快速驗證趨勢，適用于第三維度無限延伸的理想結構；3D用于精準還原實際結構，適用于第三維度有限的工程場景。實際仿真需按結構維度特征選類型，避免用2D結果替代3D。
