在無損檢測、結構健康監測領域，導波（波導結構中傳播的彈性波）因傳播遠、檢測范圍廣成為研究重點。Abaqus的節點位移激勵可精準模擬導波產生與傳播，本文結合薄板Lamb波案例，詳解仿真核心流程與要點。

一、基礎認知

1. 導波特性

導波傳播依賴結構邊界約束，特性與幾何、材料、激勵頻率相關，常見類型有縱波（P 波，質點振動與傳播方向一致）、橫波（S 波，含 SH 波、SV 波）、Lamb 波（薄板中縱波與 SV 波耦合形成，常用於健康監測）。節點位移激勵通過給特定節點施加時間相關位移載荷激發導波，如垂直板面載荷激 Lamb 波，平行載荷激 SH 波。

2. 激勵優勢與適用場景

相比力、壓力激勵，節點位移激勵可控性強（可預設幅值、頻率等）、避免局部應力集中（適配薄結構）、與試驗一致性高（模擬壓電傳感器伸縮），適用于薄板、桿、管道等導波傳播模擬，尤其適合研究導波與缺陷相互作用。

二、仿真完整流程（薄板 Lamb 波案例）

設薄板尺寸 1000mm×200mm×3mm，材料為鋁合金（E=70GPa，ν=0.3，ρ=2700kg/m3），激發 50kHz Lamb 波。

1. 建模準備

l幾何建模：Part 模塊選 “3D→Deformable→Shell”，繪 1000mm×200mm 矩形，含缺陷可借 Partition 工具劃分裂紋區域。

l材料與截面：Property 模塊新建鋁合金材料，設殼截面關聯材料，厚度 3mm 并賦值模型。

l網格劃分：按 “波長匹配” 原則（網格≤λ/10，λ= 波速 / 頻率，50kHz Lamb 波波速 5200m/s，λ=104mm，網格≤10mm），選 SC8R/C3D8R 單元，全局網格 8mm，缺陷區加密至 4mm，驗證網格質量（長寬比≤5，畸變度≤0.8）。

l裝配：Assembly 模塊實例化 Part，確保位置便于操作。

2. 激勵設置

l分析步：Step 模塊建 “Dynamic, Explicit” 步，時間設 0.2s（覆蓋導波傳播全程），輸出勾選 U、S、V，頻率每 10 增量步 1 次。

l位移激勵：Load 模塊定義激勵節點組（如 x=0mm 處節點，名 “Excitation_Nodes”），施位移載荷：約束 U1、U2，U3 自由；建 “Tabular” 幅值曲線 “Excitation_Wave”（漢寧窗調制正弦波，A=5μm，f?=50kHz，N=5），關聯 U3。非激勵端選 2-3 節點約束防剛體運動。

3. 分析計算

Job 模塊新建作業，設核心數提交，監控進度，無錯誤則進入后處理。

4. 結果后處理

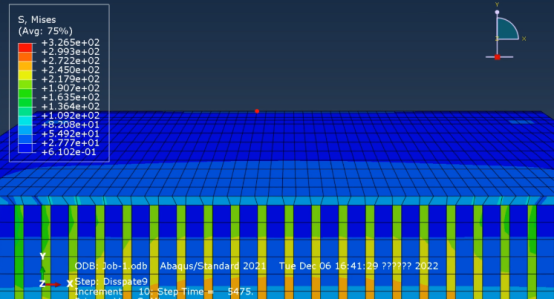

l觀察傳播：Visualization 模塊打開 odb 文件，動畫播放 U3 位移云圖，調整 Contour 范圍至 - 5μm~5μm。

l提取數據：選監測節點（如 x=200mm、400mm 處），生成位移 - 時間曲線算波速（對比理論值驗證），F(xiàn)FT 分析頻譜（峰值應在 50kHz）。

l導出數據：將位移等數據導出為 csv，保存云圖截圖。

三、注意事項

1. 網格與單元：嚴格按 λ/10 設網格，選減縮積分單元（如 SC8R），避全積分單元剪切鎖死。

2. 激勵與邊界：激勵信號用漢寧窗調制（3-5 周期），邊界避免過度約束（如僅約束 U3）。

3. 計算與驗證：分析步時間適配傳播過程，輸出頻率平衡精度與文件大小；借波速、波型驗證結果。

四、應用拓展

可拓展至管道導波模擬（圓柱殼模型，圓周節點施載）、多激勵源協同（相位差 180° 實現定向激勵）、缺陷定量分析（建缺陷尺寸與信號關聯模型）。

Abaqus節點位移激勵模擬導波，關鍵在匹配導波特性與仿真參數，為工程仿真提供可靠方法，助力無損檢測等領域研究。
