作者 | Danner Dan

在CST PCB Studio進行信號完整性（SI）和電源完整性（PI）仿真的過程中，可能需要對導入的PCB進行修改。在CST PCB工作室Edit功能區中可以通過編輯Trace、Net、Stackup、Via、Padstack的屬性對信號走線、網絡、疊層、過孔和焊盤進行修改，如下圖所示。

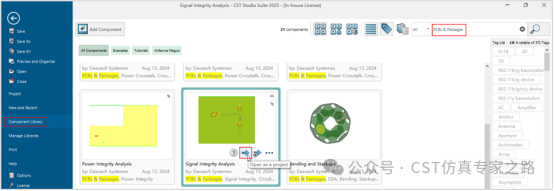

接下來將基于器件庫中的模型來介紹如何在CST PCB工作室中對某一疊層進行開槽。點擊Component Library，在右上角搜索框中輸入關鍵詞：PCBs & Packages進行篩選，找到Signal Integrity Analysis，并選擇Open as a project，在CST中打開此仿真工程。

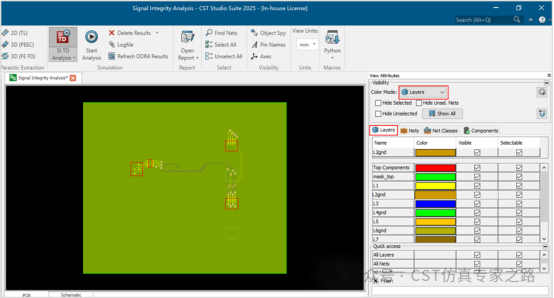

在右側的View Attributes窗口中，Color Mode一欄選擇Layers，以便按層查看PCB，可以看到此PCB總共有7層，其中第2層、第4層、第6層為地層。本文以在第2層參考地上開矩形槽為例進行展示。

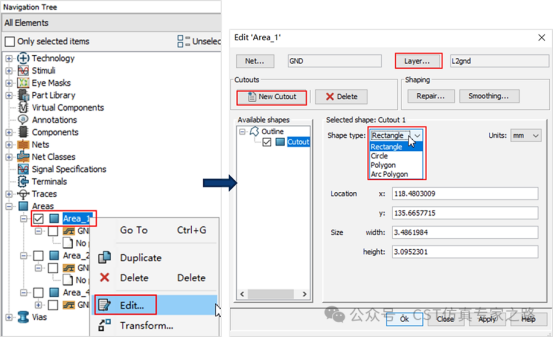

如下圖所示，在導航樹中選擇Area_1，點擊Edit，在彈出的對話框中，Net處選擇GND；Layer處選擇第2層，即L2gnd。點擊New Cutout按鈕，再選擇開槽形狀，有矩形、圓形、多邊形和弧形多邊形可供選擇；此處選擇矩形開槽。

選擇矩形開槽后，在PCB區域會出現一個黑白相間的矩形框，通過鼠標拖動矩形框的兩個頂點可以調整開槽的大??；也可以在對話框中Location一欄直接輸入矩形開槽的坐標。最后點擊Apply按鈕和OK按鈕，完成開槽，如下方右圖所示。
