本文首先在 CST(COMPUTER SIMULATION TECHNOLOGY)微波工作室軟件平臺進行CAD 建模，從簡單的單一幾何周期網狀結構出發，再到復雜的陣列幾何結構，分別建立了典型理想導電體 PEC(PERFECT ELECTRICAL CONDUCTOR)材料下十一種的模型。再利用CST 軟件平臺中的 A（ASYMPTOTC）求解器獲得了周期網狀結構在太赫茲頻段關于頻率、方位角、俯仰角的 RCS(RADAR CROSS SECTION)值。接著編寫程序?qū)?RCS 導入 MATLAB生成對應的三維矩陣。然后對數據進行加窗處理，又建立了基于轉臺成像方法的CBP(CONVOLUTION BACK PROJECTION)成像算法，（設定動態顯示范圍等。）該方法可獲得周期網狀結構在二維或者三維多普勒平面的成像結果,并可用于周期網狀結構的散射點診斷與分析。而在后續工作中，通過實驗得到實物模型的 RCS，通過格式轉換程序?qū)⑵鋵?dǎo)入 MATLAB 利用算法成像。

1. 陣列周期網狀結構目標建模與散射回波計算

1.1 圓板結構

a) 特定角度相消特性

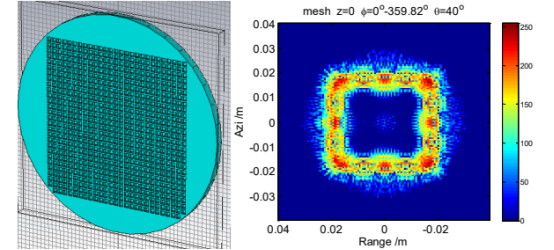

(a) 圓形平板周期網狀結構 CAD 模型 (b) 圓形平板周期網狀結構成像

圖 1. 1 俯仰角 40°周期網狀結構

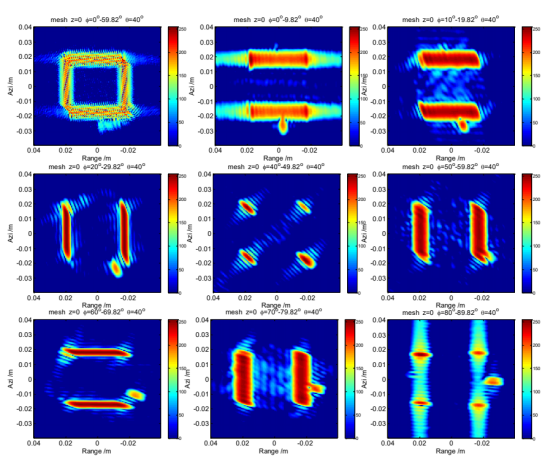

圖 2. 俯仰角 40°不同方位角周期網狀結構

圖 1. 1、圖可以發現，在俯仰角 40°下出現了特定角度相消的特性。

b) 相消特性驗證

如圖 3. 俯仰角 30°不同方位角周期網狀結構所示，當俯仰角 30°時，周期網狀結構又出現了相消特性。

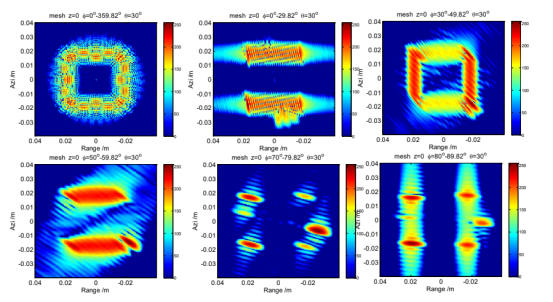

圖 3. 俯仰角 30°不同方位角周期網狀結構

每個網孔寬為 1 毫米，孔深 0.7 毫米。其與入射波所成幾何結構如圖 4.。且波長為 0.5mm 左右，為孔寬的一半。

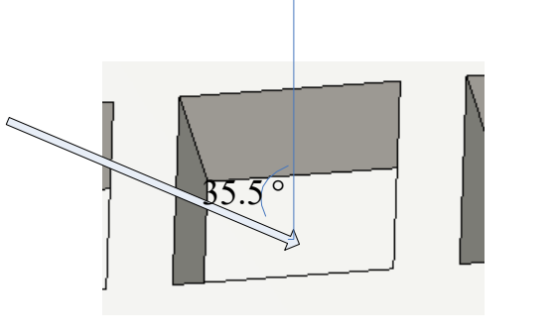

圖 4. 網孔結構

c) 改變俯仰角成像

但是俯仰角在 30°到 40°之間并沒有出現相消特性，如圖 5 所示。

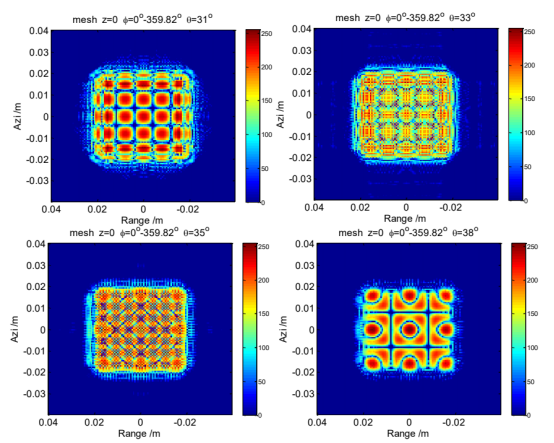

圖 5. 俯仰角 30°到 40°周期網狀結構

如圖所示，觀測平面、方位角一定，隨著俯仰角變化，網孔內依然會形成一種明顯的角反射結構，而臨界俯仰角分別是 35°。當俯仰角為 30°時，如圖所示，4 個內壁均會產生強烈反射，且網狀結構中間位置幾乎沒有散射成像。當俯仰角為 61°時，如圖所示，由于俯仰角大小在不同位置產生的散射疊加強度不同，成像為一種周期結構，且在一些不同位置散射疊加強度卻相同。當俯仰角為 90°時，如圖所示，4 個內壁反射強度更小，且散射疊加強度也小。`

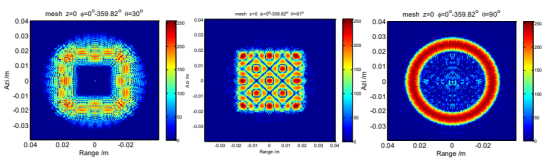

圖 6. 俯仰角 30°、61°、90°周期網狀結構

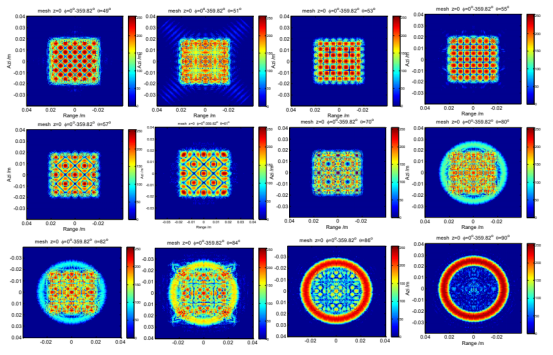

圖為俯仰角 49°到 90°網狀結構的成像變化?？梢姴煌┭鼋窍露啻畏瓷浼盎夭ǒB加會產生不同的成像結果。

圖 7. 俯仰角 49°到 90°周期網狀結構

1.2 方板結構

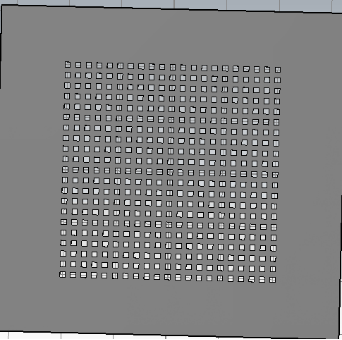

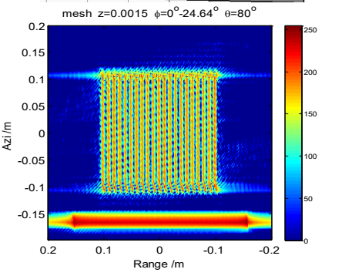

(a) 方形平板周期網狀結構 CAD 模型 (b) 方形平板周期網狀結構成像

圖 8. 方板周期網狀結構

圖 8 為方位角 0°到 24.64°范圍的方板周期網狀結構，其大致可以描述網狀結構幾何特征。

結論：當俯仰角 30°、40°時，可與波長比擬的周期網狀結構出現了多次反射相消特性。
