設計區域中支持的材料

設計區域中元素的結構優化所支持的材料模型取決于基于優化條件的拓?fù)鋬?yōu)化、一般拓?fù)鋬?yōu)化或形狀優化的類型0



基于狀態的拓?fù)鋬?yōu)化支持材料

Abaqus中基于狀態的拓?fù)鋬?yōu)化支持線彈性、塑性和超彈性材料模型



支持線彈性材料模型

基于條件的拓?fù)鋬?yōu)化支持以下線彈性材料模型：

l具有各向同性行為的線彈性材料。

l具有完全各向異性行為的線彈性材料。

l具有正交各向異性行為的線彈性材料。除了翹曲單元的正交各向異性剪切行為和內聚單元的耦合和非耦合牽引行為之外，支持所有的行為型。



支持塑料材料模型

基于條件的拓?fù)鋬?yōu)化支持金屬塑性材料性能的彈塑性材料模型的塑性部分，使用米塞斯或希爾屈服面。支持各向同性強化，但不支持循環加載，每個材料點只能卸載一次不應再次成為彈塑性。



支持超彈性材料模型

除Marlow材料模型和有試驗數據的超彈性材料模型外，其余模型均采用基于條件的拓?fù)鋬?yōu)化方法。



支持溫度和場變量相關性

基于條件的拓?fù)鋬?yōu)化支持具有溫度和場變量依賴性的材料。



通用拓?fù)鋬?yōu)化支持的材料

Abaqus支持線彈性、塑性和超彈性材料模型的一般拓?fù)鋬?yōu)化。



支持線彈性材料模型

一般拓?fù)鋬?yōu)化支持以下線彈性材料模型：

l具有各向同性行為的線彈性材料。

l具有完全各向異性行為的線彈性材料。

l具有正交各向異性行為的線彈性材料。除了翹曲單元的正交各向異性剪切行為和內聚單元的耦合和非耦合牽引行為之外，支持所有的行為型。



支持塑料材料模型

金屬塑性材料特性--使用Mises或Hill屈服面的彈塑性材料模型的塑性部分--由一般拓?fù)鋬?yōu)化提供支持。各向同性硬化是支持的;然而，環向加載是不支持的-每個材料點只能卸載一次，不應再次成為彈塑性。



支持超彈性材料模型

除Marlow材料模型和有試驗數據的超彈性材料模型外，所有超彈性材料模型均由一般拓?fù)鋬?yōu)化方法支持。

支持溫度和場變量相關性

一般拓?fù)鋬?yōu)化支持具有溫度和場變量依賴性的材料。



形狀優化中的材料支持

所有的Abaqus材料模型都支持形狀優化。

漿紗優化中的物料支持

所有Abaqus材料模型，包括非線性材料，都在設計區域內外得到支持。然而，循環荷載是不允許的。

焊道優化中的材料支持

焊道優化不支持設計區域中的非線性材料。所有Abaqus材料模型，包括非線性材料，都支持在設計區域之外。

支持坐標系統

在大多數情況下，您將使用相同的坐標系來定義模型和優化任務。但是，優化模塊允許您在定義設計響應時引用不同的坐標系。

支持的元素類型



表1到表4列出了通過拓?fù)浜托螤顑?yōu)化作為設計元素支持的Abaqus元素。表中還列出了支持反力和內力設計響應的Abaqus元素。表5和表6分別列出了通過尺寸和筋條優化作為設計單元支撐的殼單元。不支持的元素在優化過程中被忽略，并保持不變。結構優化不會對您在設計區域之外使用的元素類型設置任何限制。



表1：支持的二維實體元素。



支持的三維實體元素

拓?fù)鋬?yōu)化(基于條件的和一般的)和形狀優化支持表2中列出的三維實體元素。

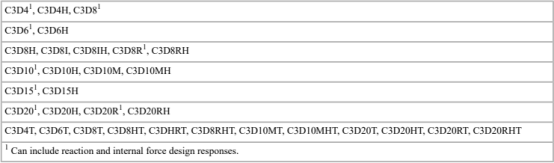

表2：支持的三維實體單元。





支撐軸對稱實體單元

拓?fù)鋬?yōu)化(基于條件的和一般的)和形狀優化支持表3中列出的軸對稱實體單元。

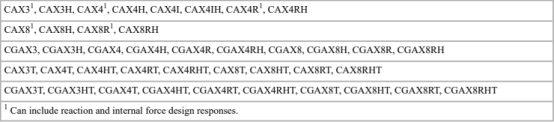

表3：有支撐的軸對稱實體單元。







其他支持元素

表4列出了優化支持的一般膜單元、三維常規殼單元和梁?jiǎn)卧?/span>

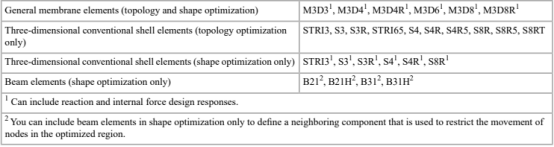

表4：其他支助要素





支撐三維常規殼牌單元

尺寸優化僅支持表5中列出的三維常規殼單元。



表5：用于尺寸優化的支持的三維常規殼單元。





基于狀態的焊道優化支持所有Abaqus板殼單元。然而，一般的珠優化只支持表6中列出的三維常規殼單元。



表6：用于一般焊道優化的支持的三維常規殼體單元。
