組合幾何約束

您應用的每個幾何約束都降低了Abaqus到達優化解的可能性。此外，如果您應用太多的幾何限制，Abaqus生成的解決方案可能不是可用的最優解。因此，您應該首先允許Abaqus執行優化，不應用幾何約束或僅應用有限的幾何約束。在研究了不受限制或限制較少的最佳化的結果之后，您應該只套用解決問題所需的限制。您可以組合幾何約束;但是，只允許某些組合。Abaqus按以下順序處理幾何約束：

l最小成員數

l對稱性約束

l制造業的制約因素

l最大成員大小

應用一個約束可能會削弱另一個約束的效果。例如，您不能結合與對稱軸或?qū)ΨQ平面不平行的脫模拉伸方向來定義關于平面的對稱性。

允許下列制造限制組合：

l您可以將關于平面的對稱性與拉伸方向相結合，前提是拉伸方向垂直或平行于對稱平面。

l您可以將旋轉對稱與拉動方向相結合，前提是拉動方向平行于旋轉軸。

l你可以把關于一個平面的兩個對稱性結合起來，前提是這兩個平面是垂直的。

l您可以指定大于最大成員大小的最小成員大小。ABAQUS首先處理最小構件尺寸要求并創建相對較厚的支撐。當Abaqus處理最大尺寸要求時，厚支撐隨后被分成較小的平行構件。

停止條件

在每個設計周期后檢查停止條件，并確定是否應結束優化，因?yàn)橐呀?jīng)達到最大設計周期數或因?yàn)閮?yōu)化已收斂到最優解。優化模塊提供全局和局部停止條件;但是，局部停止條件僅由形狀優化支持，很少需要。

全局停止條件

全局收斂停止條件定義了應執行的最大設計循環數。若要限制設計周期的數量，必須為每個優化任務定義全局停止條件。最大設計周期數的默認值取決于優化的類型，如表

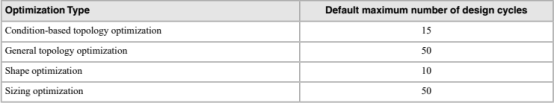

表1：默認的最大設計循環數。

ABAQUS/CAE用法：作業模塊：優化->創建：最大周期

局部停止條件

局部停止條件指示形狀優化是否收斂到最優解。局部停止條件適用于模型區域中的位移或應力，并定義何時達到優化目標。局部停止條件將位移或等效應力的單個標量值與參考值進行比較。單個標量值可以是區域上的最大值或最小值，也可以是所有值的總和?？梢栽谇耙淮芜x代或第一次迭代之后從單個標量值的值中獲取引用值。此外，您可以通過固定的金額或百分比來修改參考值。例如，您可以指定局部停止條件，如果區域內的位移總和小于第一個優化循環后位移總和的1%，則結束優化。您可以定義一個或兩個局部停止條件，還可以指定Optimization模塊結束優化時是否必須滿足局部停止條件中的一個或兩個(默認)。

當?shù)赝Ｖ箺l件的例子包括以下幾點：

l如果您已指定位移或應力應最小化(或最大化)，則如果位移或應力的值在優化周期后增加(或減少)，則局部停止條件可以結束優化。

l當優化接近最優解時，位移或應力值可能只有很小的變化。如果在優化循環后位移或應力的相對變化低于公差極限，則局部停止條件可以結束優化。

l當優化接近最優解時，您可以預期位移總和只有很小的變化，因此模型只有很小的修改。局部停止條件可以結束優化，如果在優化周期后，位移總和的變化低于公差極限。您可以使用位移之和作為有約束和無約束優化的停止條件。此外，這種停止條件適用于各種目標函數，如應力或頻率。

Abaqus/CAE用法：優化模塊：停止條件->創建
